西门子S7-200转以太网通讯模块

西门子S7系列以太网通讯处理器 《产品使用手册》扫下方二维码下载PDF文件,或长按二维码自动识别下载

西门子S7



产品简介

北京华科远创科技有限研发的型号PPI-ETH-YC01用于西门子S7-200/SMART /S7-200PLC的以太网数据采集,非常方便构建生产管理系统。
远创智控PPI-ETH-YC01不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。

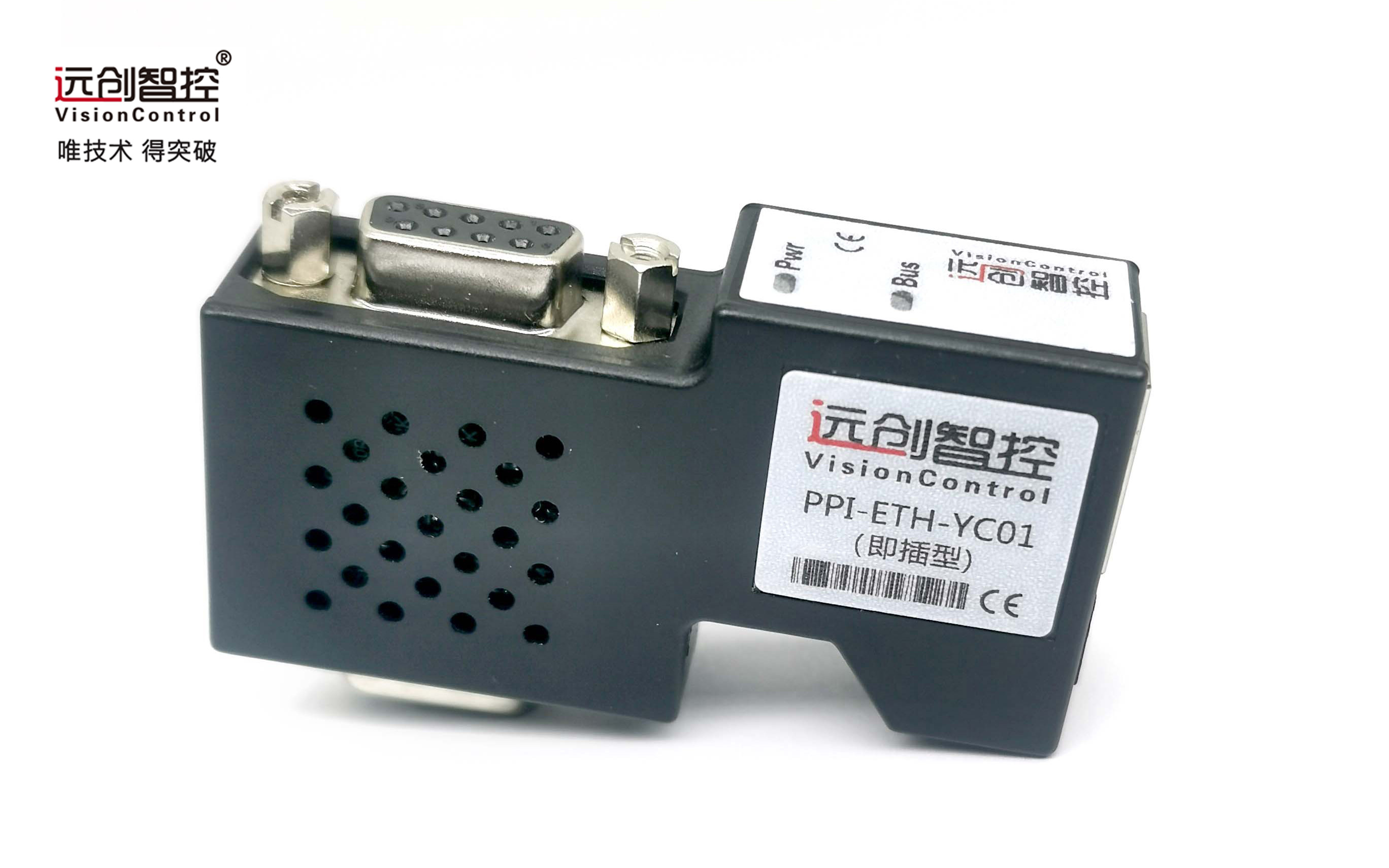

01PPI产品图

远创智控PPI-ETH-YC01支持工控领域内绝大多数SCADA软件,支持西子S7TCP以太网协议和ModbusTCP协议。

远创智控PPI-ETH-YC01直通型:CHNet扩展的DSUB9针母口,可以连西门子和Proface触摸屏、多主站电缆、通讯板卡;

远创智控PPI-ETH-YC01桥接型:PPI-ETH扩展的DSUB9针母口,可以连非西门子触摸屏,如昆仑通态、威纶、台达、步科等。

远创智控PPI-ETH-YC01安装方式:即插即用 自动识别

02-200安装图

远创智控PPI-ETH-YC01功能:

1、 支持多主站通讯,扩展口可以连触摸屏或其他主站。

2、 通过WEB服务器或配置诊断工具YCDevice均可对设备进行参数设置和运行诊断。

3、 波特率9.6Kbps~187.5Kbps自适应。

4、 直接安装在PLC的PPI通讯口或者EM277的通讯口上,无需外接电源。

5、 支持西门子S7以太网通讯驱动,包括MicroWIN,支持WinCC以TCP/IP方式直连S7-200。

6、 用户可以按照PPI-ETHS7协议采用高级语言编程(如VB、VC、C#等),实现与S7-200的数据通讯,方便开发生产管理系统。

7、 免费提供PPI-ETHS7 OPC服务器,支持OPC通道的SCADA以OPC方式与PLC进行通讯。

8、 集成ModbusTCP服务器, Modbus数据区可自动或编辑映射至S7-200寄存器。

9、 可同时实现S7TCP连接、ModbusTCP通讯,最多支持32个上位机的连接。

10、 支持用户侧通过以太网实现固件更新,一次购买,永久升级。

远创智控PPI-ETH-YC01典型应用:

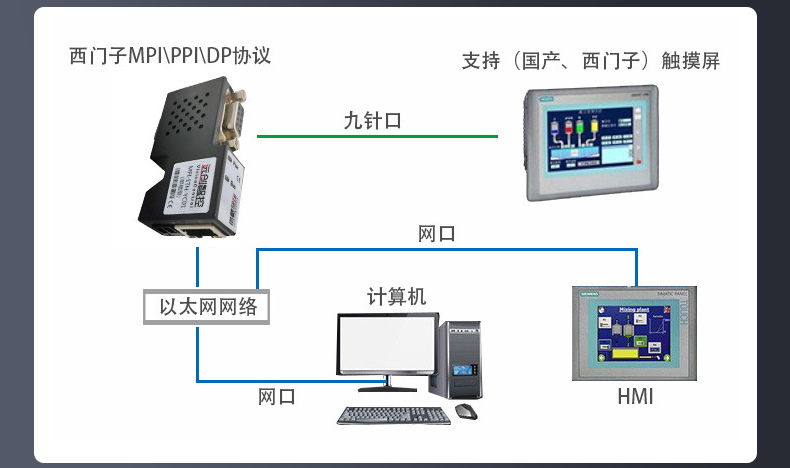

03-连接图

功能一:编程调试

ETH-YC西门子系列模块支持对 PLC 控制系统的编程调试(MicroWINSTEP7、博图软件)。调试方法详见远创智控官网



功能二:SCADA 以太网通讯

ETH-YC西门子系列模块支持和市面上几乎所有的 SCADA 监控组态软件以太网通讯,例如:WINCC、组态王、MCGS、力控、杰控、易控、INTOUCHIFIXLABVIEW 等。连接方法详见远创智控官网



功能三:OPC 通讯

ETH-YC西门子系列 OPC Server 以太网通讯,例如:KEPWARE OPCPC ACCESS OPC 等。通讯方法详见远创智控官网



功能四:触摸屏以太网通讯

ETH-YC西门子系列模块支持和市面上主流的触摸屏以太网通讯,例如:西门子 KTP/TP 系列、西门子SmartIE 系列连 S7300、威纶通、步科、昆仑通态等。通讯方法详见远创智控官网



功能五:ModbusTCP 通讯

ETH-YC西门子系列模块内部集成了 ModbusTCP 服务器功能,上位机软件(ModusTCP 客户端)可直接按照地址映射表去访问 PLC 控制系统的内部寄存器地址的数据,地址映射表可以使用默认的也可以自由定义映射关系,使得通讯变得更加灵活。通讯方法详见远创智控官网



功能六:高级语言编程

ETH-YC模块提供开放的以太网协议(TKNetS7 协议)供工程师开发通讯程序软件使用。使用方法详见远创智控官网



功能七:PLC 数据交换

ETH-YC模块(仅ETH-YC(高级版)支持该功能,ETH-YC(基本版)不支持)支持与西门子 S7-1200S7-1500SMART 200PLC 实现交换数据。使用方法详见远创智控官网



功能八:Modbus 通讯

ETH-YC 模块(仅 ETH-YCPlus 桥接型支持该功能支持 Modbus 功能,可作为 Modbus 主站或者 Modbus从站,实现 PLC 与其他 Modbus 设备的通讯。使用方法详见远创智控官网

远创智控PPI-ETH-YC01技术参数:

04-S7200技术参数
