一、项目背景

某能源企业拥有多个分布式能源生产站点，包括风力发电场、太阳能电站以及小型水电站等。这些站点分布较为分散，传统的通信方式难以实现高效、稳定的数据传输与集中监控。为了实现对各站点设备运行状态的实时监测、数据采集与远程控制，提高能源生产的整体管理水平，企业决定构建一套基于以太网的综合监控系统。

二、系统架构设计

（一）硬件设备选型

PLC控制器：选用西门子S7200系列PLC，其可靠性高、编程灵活，能满足能源生产现场复杂的控制需求。例如在风力发电场中，可通过S7200PLC对风机的偏航、变桨、刹车等系统进行精确控制。

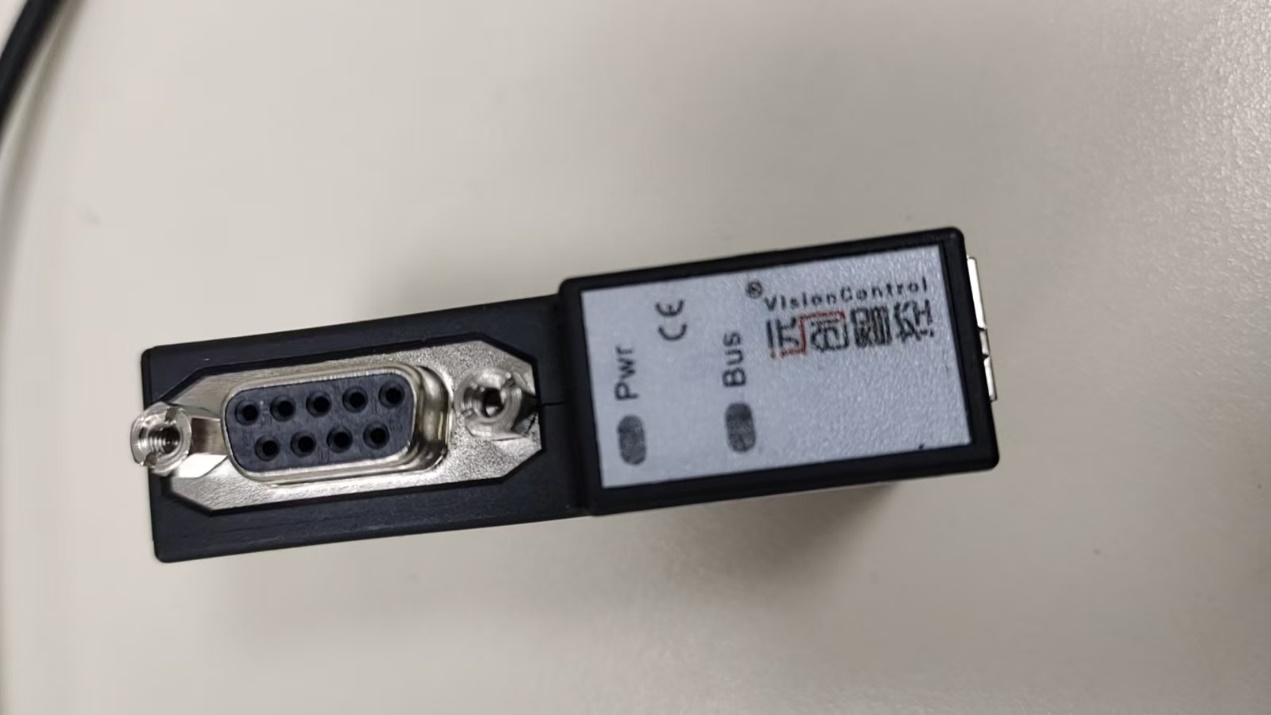

以太网模块：远创智控的PPI-ETH-YC02PLUS以太网模块。该模块具有高性能磁耦隔离和大容量TVS管对电源瞬时脉冲的抑制功能，确保在复杂电磁环境下稳定运行。它能将S7200PLC的PPI协议转换为以太网协议，实现与上位机的高速通信。

上位机：采用杰控上位机，其基于MODBUSTCP协议，具有强大的数据处理和可视化界面开发能力，方便操作人员实时监控能源生产数据。

（二）网络拓扑搭建

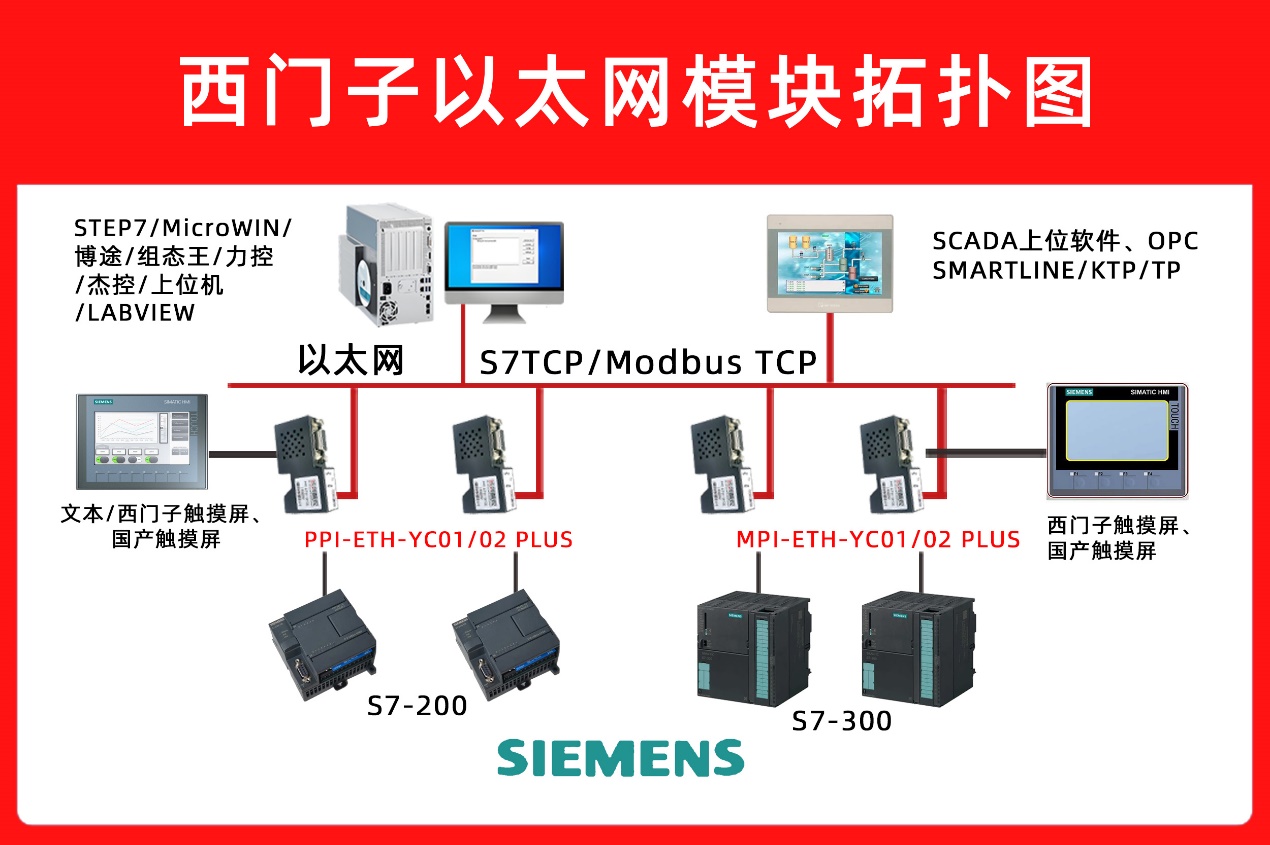

各能源生产站点的S7200PLC通过PPI-ETH-YC02PLUS以太网模块连接到本地交换机，再通过光纤或无线通信链路将各站点的交换机连接至企业数据中心的核心交换机。杰控上位机则连接在核心交换机上，实现对所有站点PLC数据的集中采集与管理。这样的网络拓扑结构具有良好的扩展性和可靠性，便于后续新增站点或设备的接入。

三、通信配置过程

（一）PPI-ETH-YC02PLUS模块配置

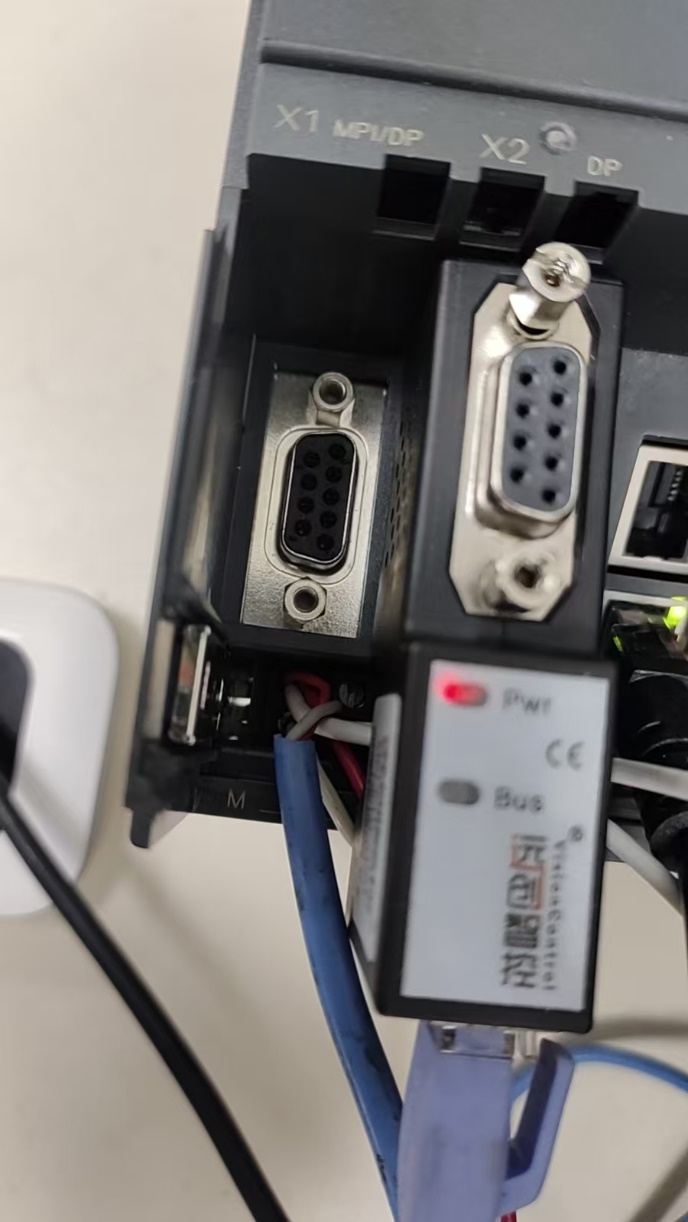

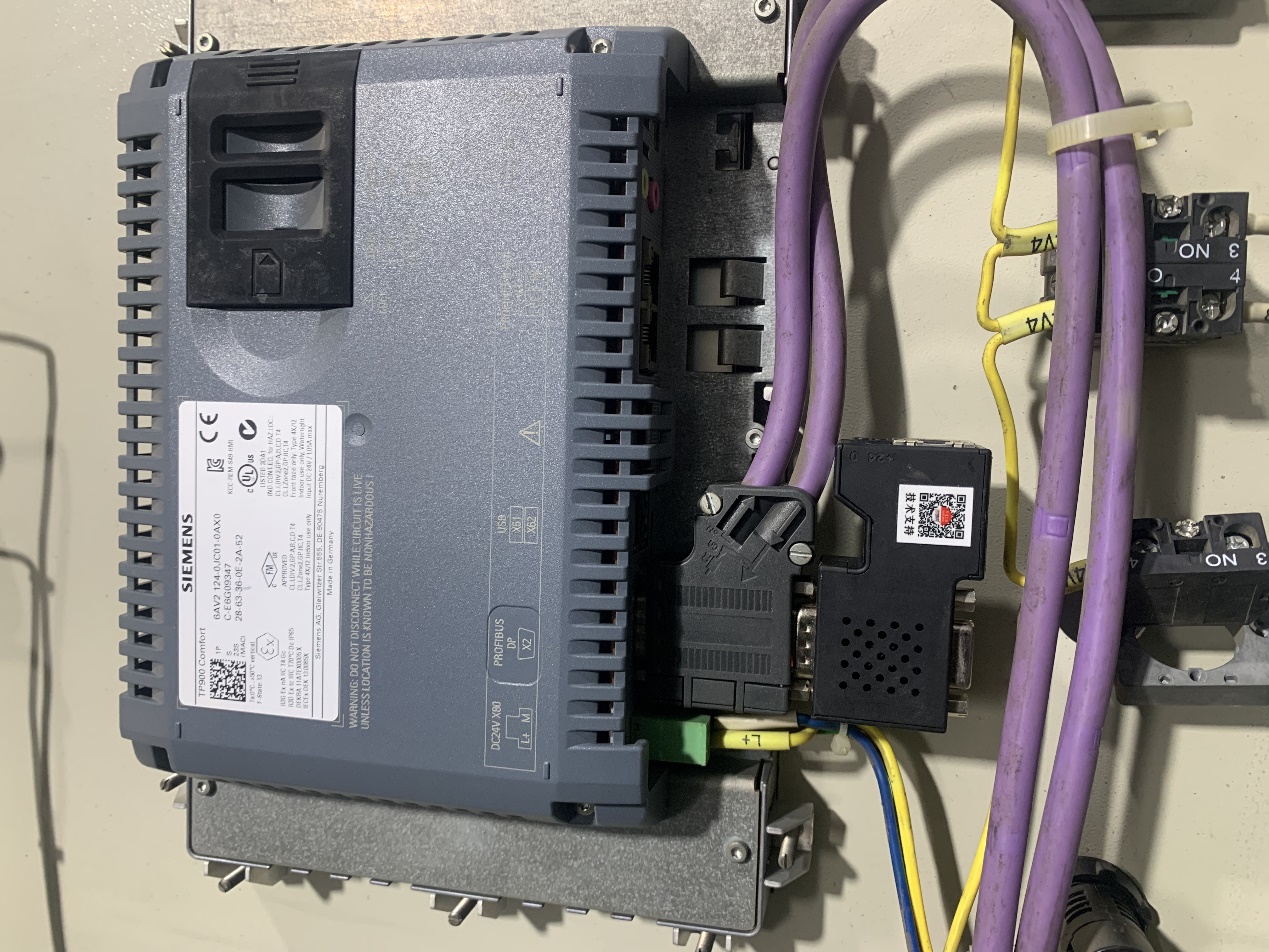

首先，使用网线将PPI-ETH-YC02PLUS模块的以太网口与本地交换机连接，确保模块供电正常。模块上的指示灯会显示其工作状态，如长亮表示模块处于搜索PLC状态，成功连接到PLC后指示灯会1秒闪烁1次。

通过浏览器输入模块默认IP地址（如192.168.1.15，具体以产品手册为准），进入模块的配置界面。在界面中设置模块的IP地址、子网掩码、网关等网络参数，使其与企业内部网络相匹配。同时，配置PPI通信参数，包括PLC站号、模块站号以及通信波特率等。例如，将PLC站号设置为1，波特率设置为187.5Kbps，以保证通信的高效性和稳定性。

在模块配置中启用ModbusTCP服务器功能，并设置相关映射关系，将S7200PLC中的数据寄存器地址映射到ModbusTCP协议的地址空间，以便上位机能够准确读取和写入数据。

（二）杰控上位机配置

在杰控上位机软件中创建一个新的项目，并添加ModbusTCP设备驱动。在设备参数配置中，填入PPI-ETH-YC02PLUS模块的IP地址和端口号（默认为502）。

根据PPI-ETH-YC02PLUS模块中设置的ModbusTCP映射关系，在上位机中定义数据变量，与PLC中的数据寄存器一一对应。例如，将PLC中的VW100寄存器映射为上位机中的“风力发电机转速”变量。

进行数据采集和控制逻辑的编写。通过编写脚本程序，实现对能源生产数据的实时采集、存储、分析以及对设备的远程控制指令发送。例如，当检测到太阳能电站的电池板温度过高时，上位机自动发送指令给PLC，控制散热风扇启动。

四、应用效果

实时监控与故障预警：通过PPI-ETH-YC02PLUS以太网模块与杰控上位机的配合，能源企业实现了对各生产站点设备的实时监控。操作人员可以在上位机界面上直观地看到风机的运行状态、太阳能电池板的发电功率、水电站的水位等关键数据。同时，系统能够根据预设的阈值进行故障预警，当设备参数异常时及时发出警报，通知维护人员进行处理，有效降低了设备故障率，提高了能源生产的可靠性。

数据采集与分析：系统能够高效地采集各站点的能源生产数据，并进行集中存储和分析。通过对历史数据的挖掘，企业可以优化能源生产调度策略，提高能源利用效率。例如，根据风力发电场的风速历史数据，合理调整风机的切入风速和切出风速，以增加发电量。

远程控制与运维：借助以太网通信，维护人员可以在企业数据中心对各站点的设备进行远程控制和维护。无需亲临现场，即可对PLC程序进行上载、下载和在线修改，大大缩短了故障处理时间，提高了运维效率，降低了运维成本。

五、总结

在能源行业的数字化转型进程中，PPI-ETH-YC02PLUS以太网模块与杰控上位机基于西门子S7200PLC构建的通信与监控系统，展现出了强大的功能和优势。它实现了能源生产数据的高效采集、可靠传输与实时监控，为能源企业的智能化管理提供了有力支撑，有助于提升企业的核心竞争力，推动能源行业向更加高效、绿色、智能的方向发展。随着技术的不断进步，相信此类应用案例将在能源行业得到更广泛的推广和应用。
