西门子S7-200PULS转以太网通讯模块

西门子S7系列以太网通讯处理器 《产品使用手册》扫下方二维码下载PDF文件,或长按二维码自动识别下载

西门子S7



产品简介

北京华科远创科技有限研发的型号PPI-ETH-YC01PulsPPI-ETH-YC01的高级版。在PPI-ETH-YC01的基础上,网口支持与西门子以太网如S7-200SMART 、S7-1200/1500、S7-300PN、CP243-1/CP343-1/CP443-1的数据交换和ModbusTCP主从站通讯功能。

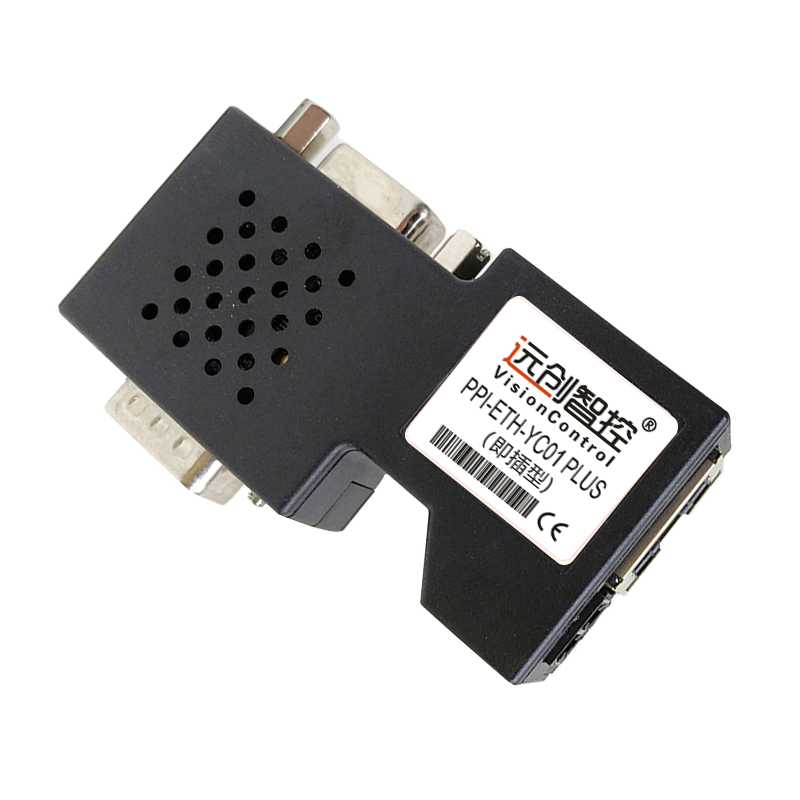

01PPI产品图
PPI-ETH-YC01
Plus直通型:扩展的九针母口,可以连西门子、Proface触摸屏和主站。


PPI-ETH-YC01
Plus桥接型:扩展的九针母口,可以连非西门子触摸屏。

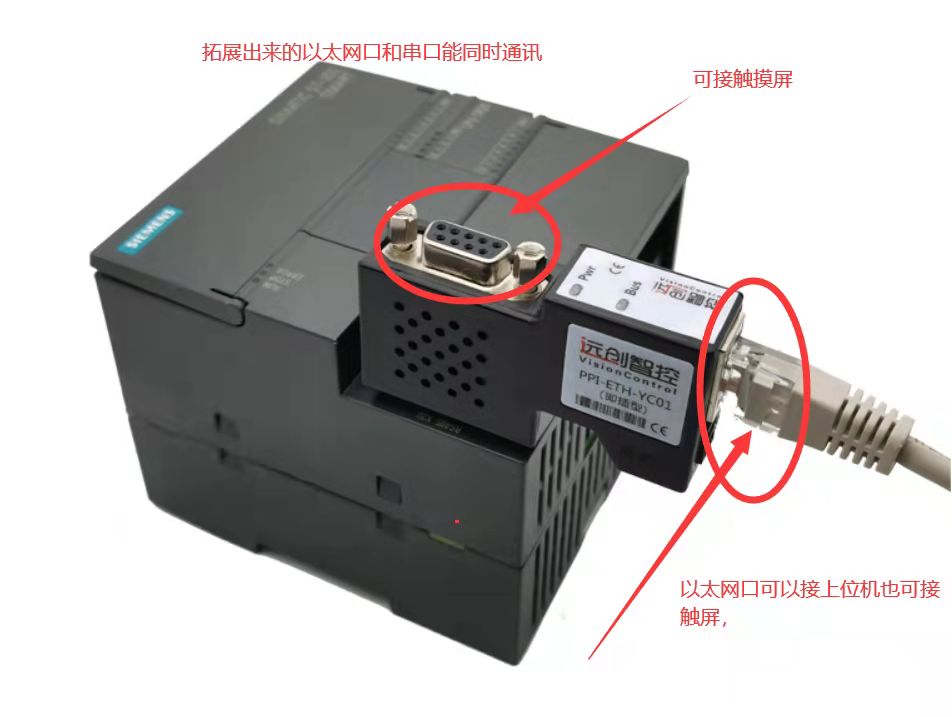

远创智控MPI-ETH-YC01PULS安装方式:即插即用 自动识别02-200安装图


远创智控PPI-ETH-YC01PULS功能:

适用于西门子S7-200,SMART S7-200

支持西门子STEP7 MicroWIN

兼容西门子S7TCP协议

支持上位SCADA和OPC通讯

支持高级语言编程

网口支持与SIMATIC控制器和处理器的以太网通讯

网口支持ModbusTCP服务器和客户机功能

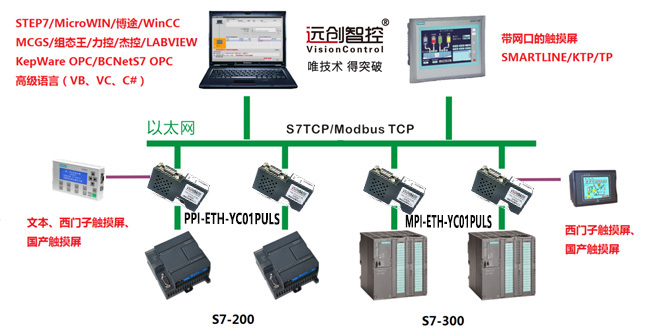

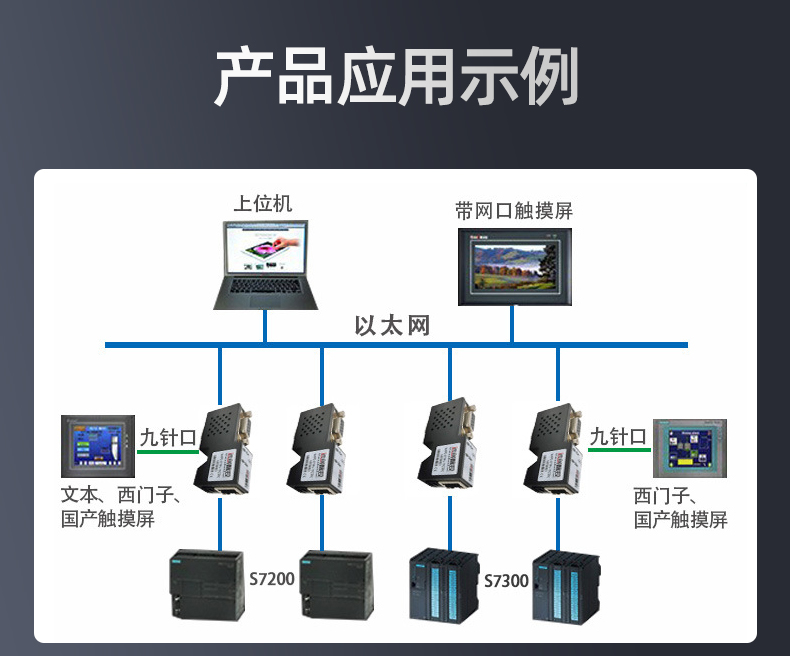

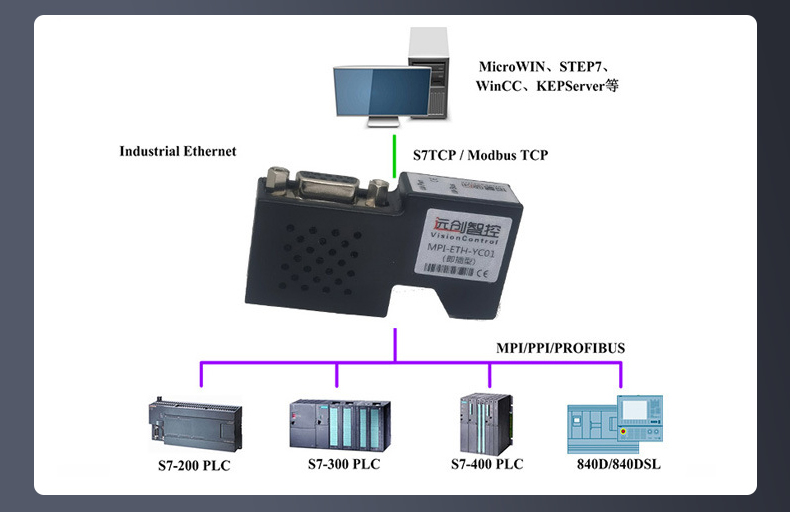

远创智控PPI-ETH-YC01Puls典型应用:

03-S7200PULS典型应用



功能一:编程调试

ETH-YC西门子系列模块支持对 PLC 控制系统的编程调试(MicroWINSTEP7、博图软件)。调试方法详见远创智控官网



功能二:SCADA 以太网通讯

ETH-YC西门子系列模块支持和市面上几乎所有的 SCADA 监控组态软件以太网通讯,例如:WINCC、组态王、MCGS、力控、杰控、易控、INTOUCHIFIXLABVIEW 等。连接方法详见远创智控官网



功能三:OPC 通讯

ETH-YC西门子系列 OPC Server 以太网通讯,例如:KEPWARE OPCPC ACCESS OPC 等。通讯方法详见远创智控官网



功能四:触摸屏以太网通讯

ETH-YC西门子系列模块支持和市面上主流的触摸屏以太网通讯,例如:西门子 KTP/TP 系列、西门子SmartIE 系列连 S7300、威纶通、步科、昆仑通态等。通讯方法详见远创智控官网



功能五:ModbusTCP 通讯

ETH-YC西门子系列模块内部集成了 ModbusTCP 服务器功能,上位机软件(ModusTCP 客户端)可直接按照地址映射表去访问 PLC 控制系统的内部寄存器地址的数据,地址映射表可以使用默认的也可以自由定义映射关系,使得通讯变得更加灵活。通讯方法详见远创智控官网



功能六:高级语言编程

ETH-YC模块提供开放的以太网协议(TKNetS7 协议)供工程师开发通讯程序软件使用。使用方法详见远创智控官网



功能七:PLC 数据交换

ETH-YC模块(仅ETH-YC(高级版)支持该功能,ETH-YC(基本版)不支持)支持与西门子 S7-1200S7-1500SMART 200PLC 实现交换数据。使用方法详见远创智控官网



功能八:Modbus 通讯

ETH-YC 模块(仅 ETH-YCPlus 桥接型支持该功能支持 Modbus 功能,可作为 Modbus 主站或者 Modbus从站,实现 PLC 与其他 Modbus 设备的通讯。使用方法详见远创智控官网

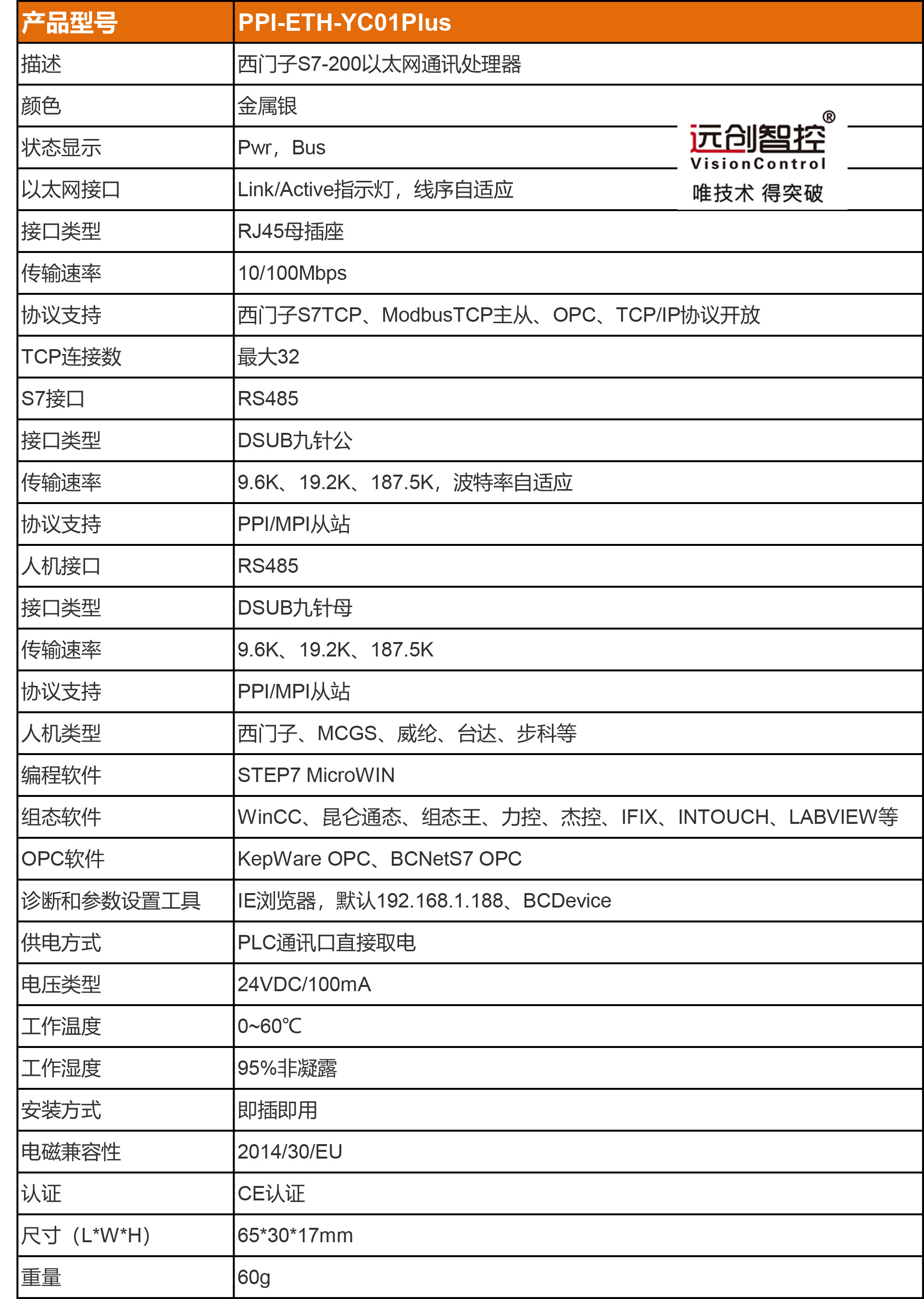

远创智控PPI-ETH-YC01PULS技术参数:

04-200PULS参数表
