一、项目背景

  某大型电商企业为满足日益增长的业务需求，新建了一座智能化仓储物流中心。该中心引入了先进的自动化立体仓库、AGV（自动导引车）运输系统以及各类仓储环境监测设备。其中，自动化立体仓库的堆垛机、输送机等核心设备，选用了西门子S7-300系列PLC作为ProfibusDP协议主站。S7-300系列PLC具备强大的运算能力和稳定的控制性能，能够精准控制堆垛机在立体仓库中的快速、准确存取操作。而在AGV运输系统中，AGV小车以及负责调度的欧姆龙CP1H系列PLC采用ModbusRTU协议进行数据交互，以实现AGV小车的路径规划和任务分配。此外，仓库内用于监测温湿度、烟雾等环境参数的传感器，同样基于ModbusRTU协议，由欧姆龙CP1H系列PLC统一管理。由于ProfibusDP与ModbusRTU协议的差异，导致自动化立体仓库设备与AGV运输系统、环境监测设备之间数据无法直接互通，严重制约了整个仓储物流中心的高效运作，企业急需一套可靠的协议转换解决方案。

二、方案实施

（一）设备选型

经过市场调研与技术评估，企业选用了远创智控YC-RTU-DP协议转换网关。这款网关具有卓越的协议转换能力，能够快速、稳定地实现ProfibusDP与ModbusRTU协议之间的数据转换。它对西门子、欧姆龙等主流品牌PLC兼容性良好，支持多种通信速率和数据格式，并且具备高可靠性和稳定性，可适应仓储物流中心复杂的电磁环境和频繁的数据交互需求，完全契合企业对设备稳定运行的严格要求。

（二）硬件连接

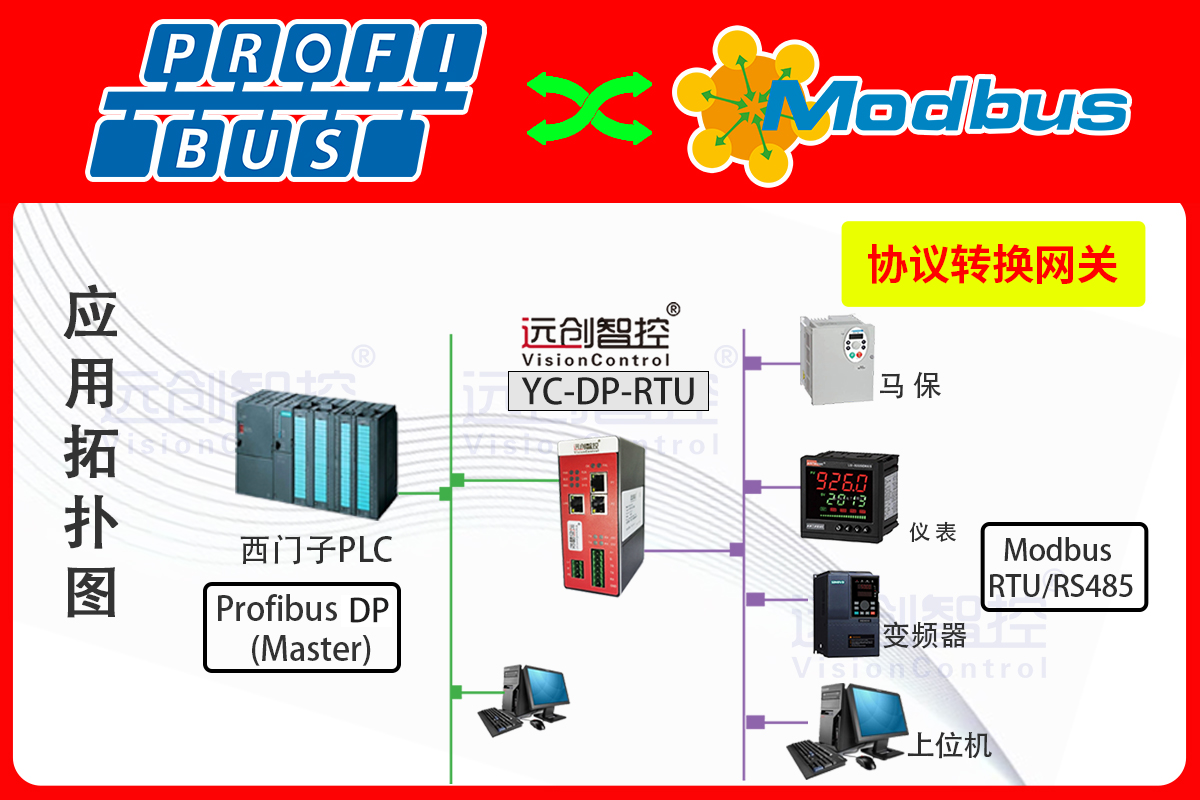

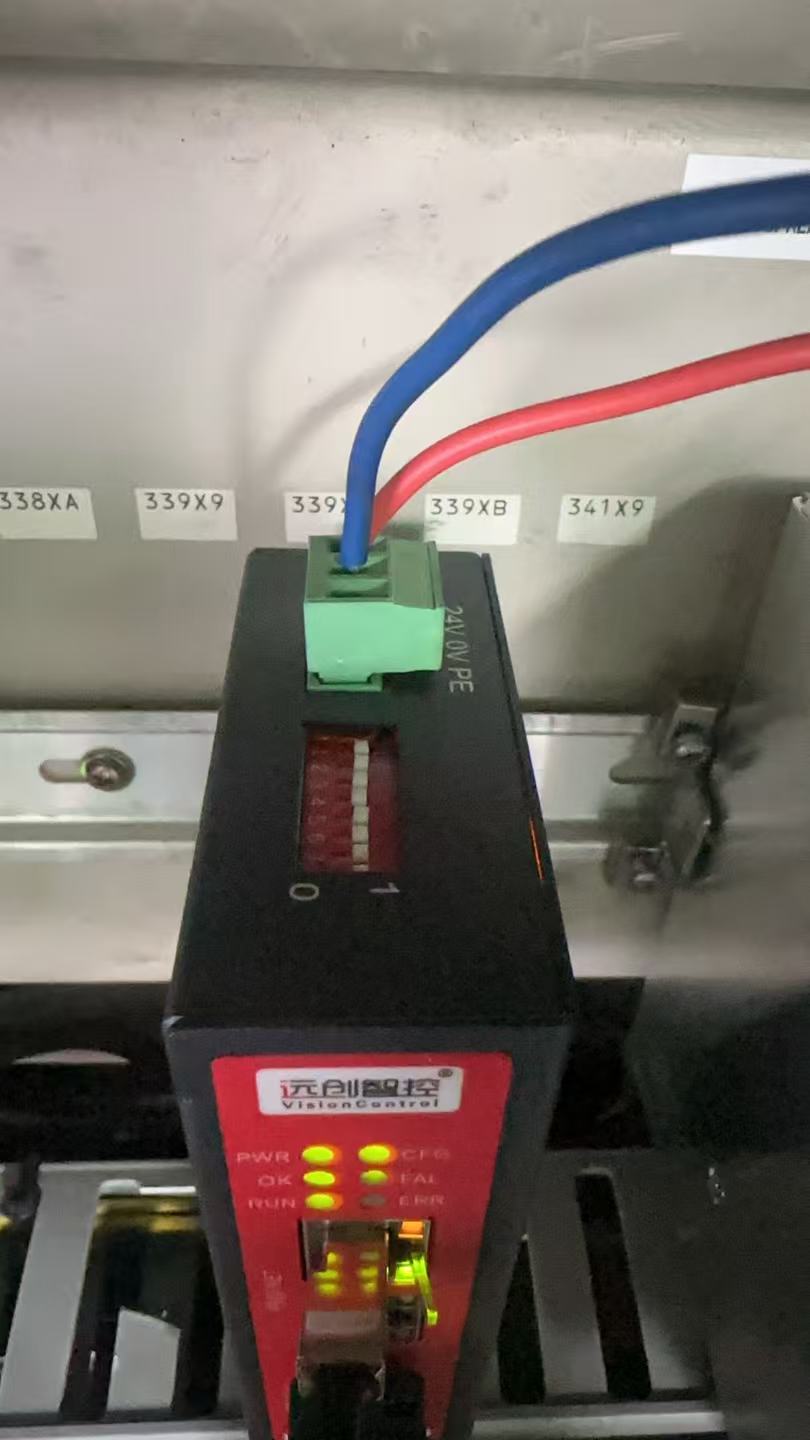

将远创智控ProfibusDP转MODBUS RTU智能网关的ProfibusDP接口，使用符合Profibus标准的专用电缆，连接到西门子S7-300系列PLC的ProfibusDP通信端口。连接过程严格遵循Profibus网络布线规范，确保电缆屏蔽层接地良好，有效减少电磁干扰对数据传输的影响，保障连接的牢固性与稳定性。

把网关的ModbusRTU接口通过RS485通信线缆，与欧姆龙CP1H系列PLC以及采用ModbusRTU协议的AGV小车、温湿度传感器等设备相连。按照RS485接线规则，正确连接A、B信号线，并在网络两端接入合适的终端电阻，消除信号反射，确保设备间物理连接的准确性和可靠性。

（三）参数配置

ProfibusDP参数配置
打开西门子Step7编程软件，在项目中添加S7-300系列PLC硬件设备。随后导入远创智控ProfibusDP转MODBUS RTU网关的GSD文件，将网关作为ProfibusDP从站添加到网络中。设置网关的ProfibusDP站地址为8，波特率设为1.5Mbps，同时配置数据传输格式等参数，使其与主站PLC的设置保持一致，确保ProfibusDP网络通信的顺畅运行。

ModbusRTU参数配置
利用远创智控提供的网关配置软件，对ProfibusDP转MODBUS RTU网关的ModbusRTU通信参数进行设置。将波特率设为9600bps，数据位设为8位，停止位设为1位，校验方式选择CRC校验。这些参数需与欧姆龙CP1H系列PLC以及ModbusRTU设备的参数完全匹配。同时，依据ModbusRTU设备的地址和寄存器映射关系，在网关配置软件中进行详细设置，保障数据能够准确无误地传输和映射。

数据映射配置
在网关配置软件中，建立ProfibusDP数据地址与ModbusRTU寄存器地址之间的精确映射关系。例如，将西门子PLC的输出数据区%Q0.0-%Q0.7映射到ModbusRTU设备的保持寄存器40001-40008，以便将自动化立体仓库的货物存取指令准确传输给AGV运输系统。同时，把ModbusRTU设备中AGV小车的位置信息寄存器，映射到西门子PLC的输入数据区%I0.0-%I0.7，使PLC能够实时获取AGV小车的运行状态，为仓库调度提供准确依据。此外，将环境监测传感器的温湿度数据寄存器，也通过网关映射到西门子PLC，以便对仓储环境进行实时监控和调控。

三、运行效果

（一）数据实时交互

远创智控ProfibusDP转MODBUS RTU网关模块投入使用后，西门子S7-300系列PLC与欧姆龙CP1H系列PLC及相关设备之间，实现了高效、稳定的数据实时交互。在货物入库流程中，当自动化立体仓库的堆垛机完成货物抓取后，西门子PLC能够通过网关，迅速向AGV运输系统发送货物搬运指令，AGV小车根据指令精准行驶至指定位置接收货物，并将自身位置、运行状态等信息实时反馈给西门子PLC。同时，仓库环境监测数据也能实时传输至西门子PLC，一旦环境参数超出预设范围，系统可立即发出警报并采取相应调控措施。整个数据传输过程响应迅速，延迟控制在毫秒级，极大地满足了智能仓储物流对数据实时性的严苛要求。

（二）系统协同工作

引入网关后，不同协议的设备实现了深度协同工作，显著提升了仓储物流中心的自动化水平和运作效率。在货物存储环节，堆垛机在西门子PLC的控制下，可根据AGV小车反馈的位置信息，精准地将货物存入立体仓库的指定货位；而在货物出库环节，各设备之间通过数据交互，能够实现高效的任务分配和流程衔接，减少等待时间，提高出库速度。整个仓储物流系统的运行更加流畅，货物出入库效率提升了30%以上，库存准确率提高到99%，有效增强了企业在电商市场的竞争力。

（三）系统扩展性增强

远创智控ProfibusDP转MODBUS RTU网关模块为企业未来的仓储物流系统升级和扩展提供了极大便利。随着业务的持续增长，后续若需要添加新的采用ProfibusDP或ModbusRTU协议的设备，如新型号的堆垛机、更先进的AGV小车或新增的环境监测设备，只需在网关中进行简单的参数配置和数据映射调整，即可将新设备快速接入现有系统，无需对整个系统的通信架构进行大规模改造，大大降低了系统升级成本和时间成本，为企业的可持续发展提供了有力保障。

四、总结

在智能仓储物流这一充满活力与机遇的行业中，远创智控ProfibusDP转MODBUS RTU协议转换网关成功解决了不同协议设备间的通信难题。通过合理的硬件连接和精细的参数配置，实现了ProfibusDP主站与ModbusRTU主站及其相关设备之间的高效数据交互和深度协同工作，有效提升了仓储物流效率、准确性和系统扩展性。该应用案例充分展现了远创智控ProfibusDP转MODBUS RTU智能网关在智能仓储物流行业的重要应用价值和广阔市场前景，为同行业企业在解决设备通信集成问题上提供了极具参考意义的成功范例，助力智能仓储物流行业迈向更高水平的发展阶段。
