一、项目背景

  随着全球对环境保护和可持续发展的重视，新能源汽车行业迎来了飞速发展的机遇。某新能源汽车制造企业为了提升生产效率、优化生产流程以及实现智能化生产管理，决定对其生产线进行升级改造。其中，关键的改造内容之一就是实现生产设备之间的高效数据通信，以便更好地监控生产过程、实时调整生产参数以及进行远程管理。

系统需求分析

在该新能源汽车制造企业的生产线上，西门子S7300PLC被广泛应用于各种设备的控制，如机械臂、焊接设备、涂装设备等。然而，传统的MPI通信方式已经无法满足现代生产对实时数据传输和远程监控的需求。因此，企业需要一种能够将西门子S7300PLC的MPI通信转换为以太网通信的解决方案，以便与上位机力控进行高效的数据交互。

二、解决方案

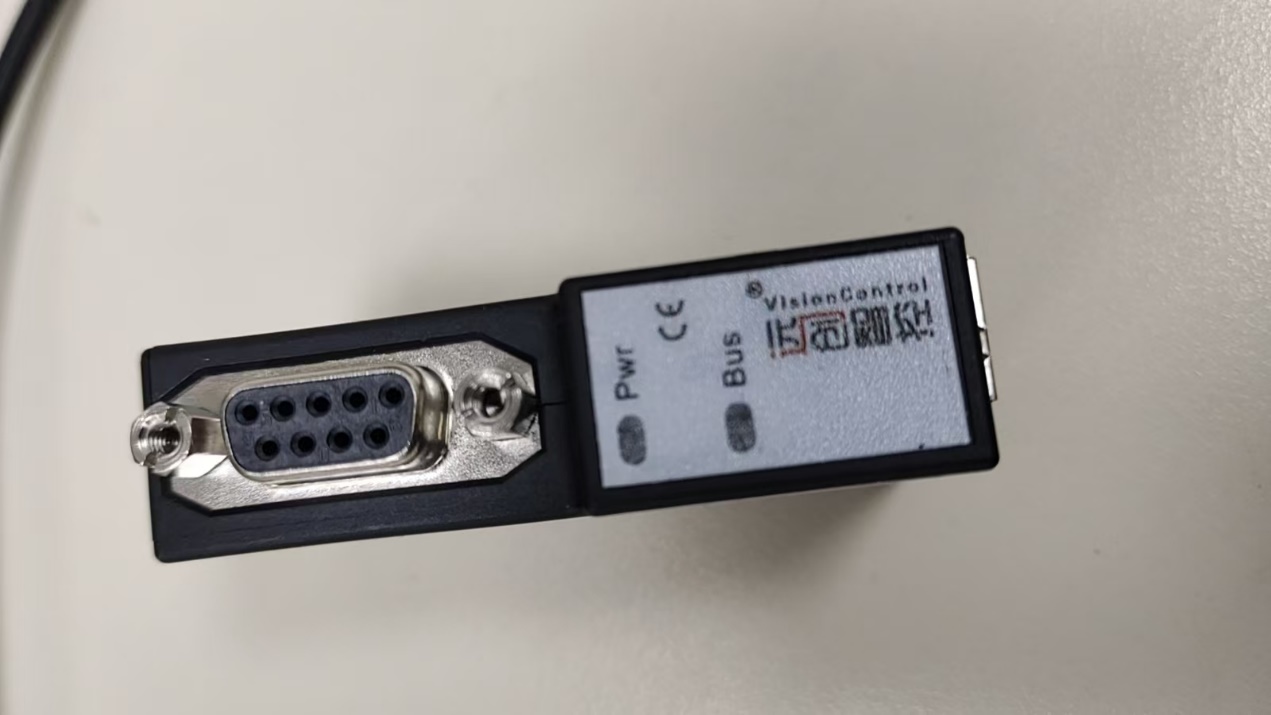

  经过多方调研和评估，该企业选择了远创智控的MPI-ETH-YC02PLUS以太网模块。该模块具备以下特点和功能：

协议转换：能够将MPI协议转换为MODBUSTCP协议，实现西门子S7300PLC与上位机力控的无缝通信。

高性能通信：支持高速数据传输，满足实时性要求高的生产场景，确保生产过程的流畅性和稳定性。

兼容性强：与西门子S7300PLC兼容性良好，无需对原有PLC程序进行复杂修改，降低了改造成本。

网络功能扩展：为S7300PLC增加以太网通讯功能，使其能够融入现代工业互联网，与工厂内的其他设备和系统进行数据共享和协同工作。

硬件安装

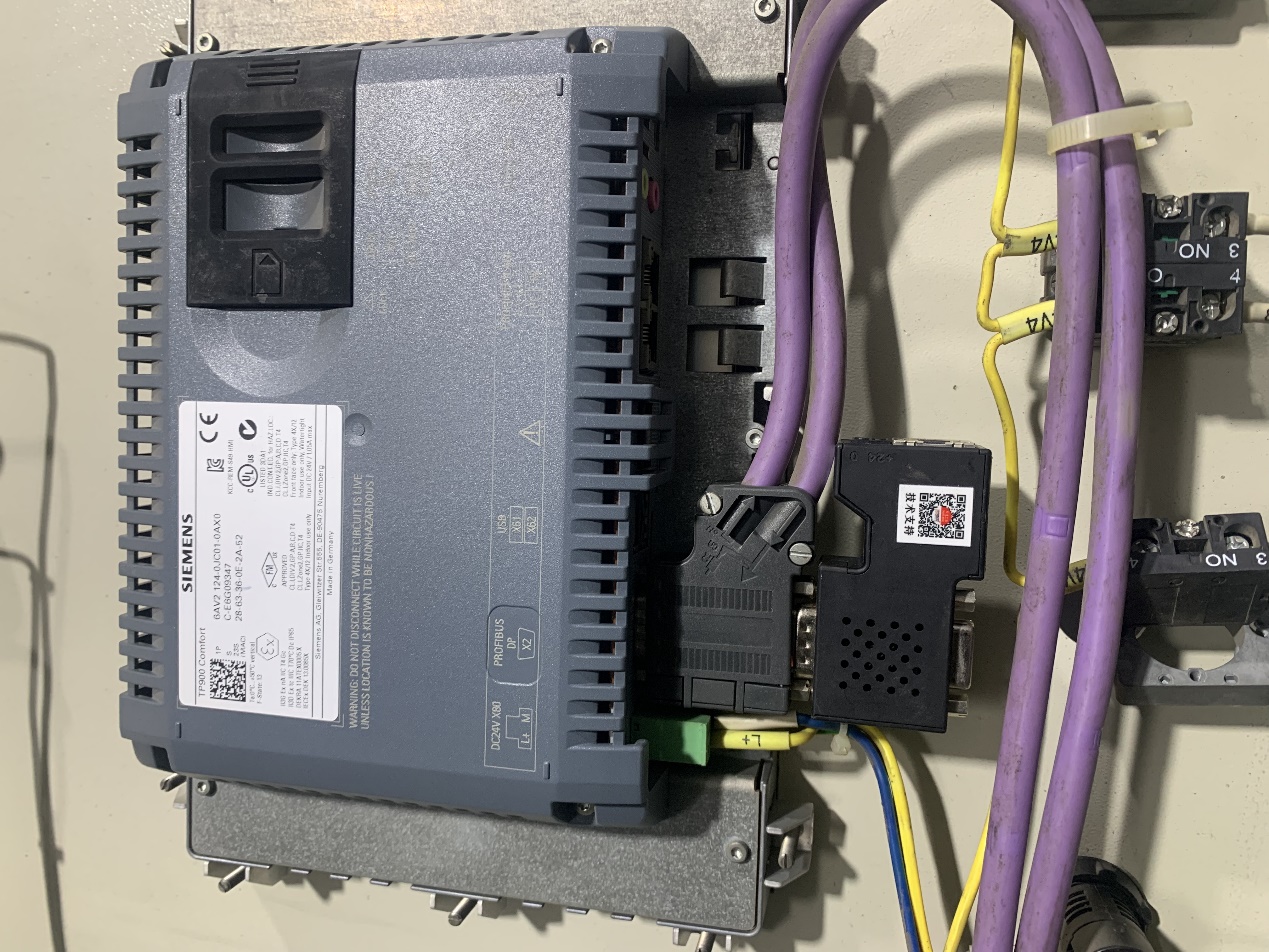

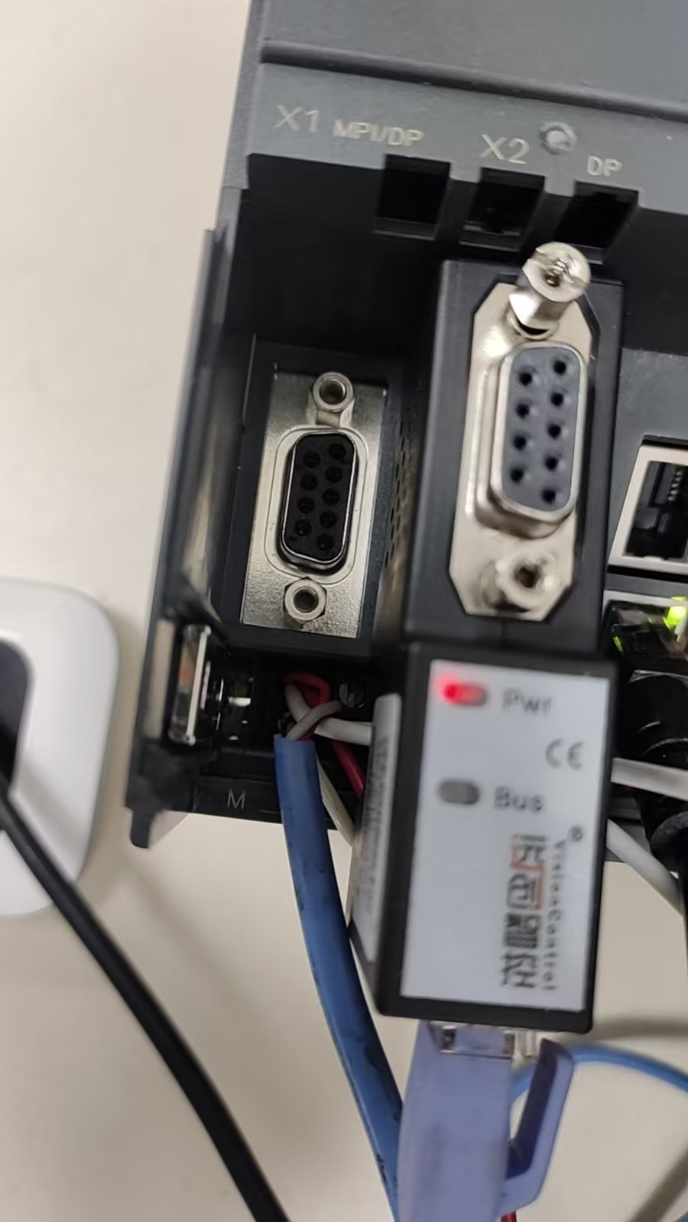

连接MPI-ETH-YC02PLUS模块：将MPI-ETH-YC02PLUS模块与西门子S7300PLC的MPI接口牢固连接，确保通信线路的稳定性和可靠性。

接入以太网网络：将模块连接到工厂的以太网网络中，为模块分配一个固定的IP地址，以便上位机力控能够通过网络与模块进行通信。

三、软件配置

  PLC配置：在西门子S7300PLC中，通过STEP7编程软件对PLC进行编程，确保其按照预定的逻辑运行。同时，配置MPI通信接口参数，使其能够与MPI-ETH-YC02PLUS模块进行数据交互。

上位机力控配置：在上位机力控软件中，安装并配置MODBUSTCP协议相关驱动和库文件。根据实际需求开发数据采集、监控和分析程序，并设计直观易用的用户界面。核对通讯参数，确保与MPI-ETH-YC02PLUS模块的设置一致，以保证数据传输的准确性。

通讯调试

测试数据传输：完成硬件安装和软件配置后，进行通讯调试。通过发送和接收测试数据，检查PLC与上位机之间数据传输是否正常。观察通讯状态指示灯和软件通讯日志，及时发现并解决通讯错误。

优化通讯性能：在调试过程中，对通讯参数进行优化调整，以提高数据传输速率和稳定性。例如，调整数据包大小、通讯超时时间等参数，确保系统在高负载情况下仍能稳定运行。

四、应用效果

  实时监控与远程管理：通过MPI-ETH-YC02PLUS模块，上位机力控能够实时采集西门子S7300PLC的运行数据，包括设备状态、生产参数、报警信息等。操作人员可以在监控室远程监控整个生产线的运行情况，并根据需要远程设置PLC参数和更新程序。

生产效率提升：实时监控和远程管理功能大大提高了生产管理的灵活性和响应速度。操作人员能够及时发现并解决生产过程中的问题，减少了设备停机时间和人工维护成本。据估算，实施该项目后，生产效率提高了约20%，设备停机时间减少了约30%，人工成本降低了约15%。

生产流程优化：基于力控软件的数据分析功能，企业能够生成详细的生产报表和统计分析结果。通过对这些数据的深入挖掘，企业可以发现潜在的生产瓶颈和浪费环节，并采取相应的改进措施。例如，优化生产计划、调整设备布局、改进工艺流程等，从而进一步提高生产效率和产品质量。

五、总结

  通过引入MPI-ETH-YC02PLUS以太网模块，该新能源汽车制造企业成功实现了西门子S7300PLC与上位机力控的以太网通讯。这一改造不仅提升了生产效率、降低了成本，还为企业的智能化生产和数字化转型奠定了坚实的基础。在未来的发展中，随着工业自动化和工业物联网技术的不断进步
