应用背景

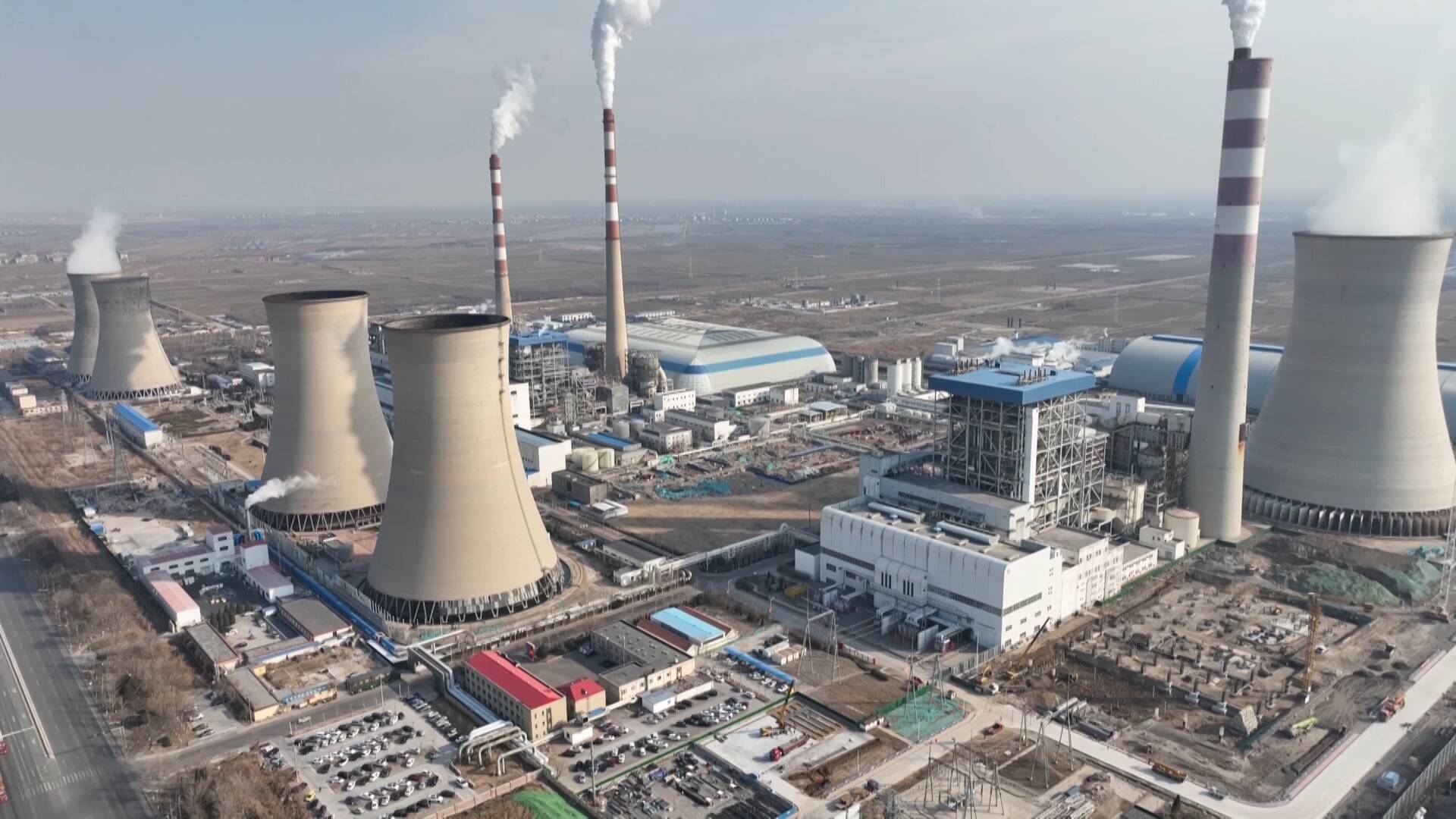

  某运维部门负责热电厂各生产环节设备的运行维护，需将厂区内煤棚、翻车机室、锅炉房及料仓控制室的10台PLC数据无线传输至和利时DCS系统，实现集中监测和远程控制，方便运维人员调取历史运行数据、及时响应问题，保障生产安全与效率。这些PLC分布在距输煤DCS电子设备间1-5KM处，型号包括S7-300、S7-1500、S7-1200及SmartS7-200，涉及Profibus、DP、Profinet等多种协议，需统一协议后无线组网通讯。

远创智控无线解决方案

远创团队设计的方案采用YC-ETH-Bridge-300无线数传模块，实现多台PLC与和利时DCS系统的无线通讯：

· 煤棚4台S7-300PLC：将Profibus转为ModbusRTU，再连接YC-ETH-Bridge-300；

· 翻车机室2台S7-1500PLC：将DP转为Modbus，连接YC-ETH-Bridge-300；

· 锅炉房S7-1200PLC：借助自带扩展单元CP1241直接连接YC-ETH-Bridge-300；

· 料仓控制室2台S7-200SmartPLC：将Profinet转为Modbus，连接YC-ETH-Bridge-300

接收端和利时DCS系统加装mod01通讯单元作为RTU主站，与YC-ETH-Bridge-300主站组成1主10从无线数据加密自组网。

方案优势

1. 节省周期与施工：无需大型布线施工，一天内即可完成改造并确保通讯稳定。

2. 安装便捷：无需编程，普通电工接入信号和电源即可使用。

3. 传输可靠安全：全数字无线加密传输，协议二次加密，产品通过认证。

4. 无额外费用：后期无需支付设备运营费用。

5. 专业售后支持：多年经验的专家团队提供技术支持与服务。

产品介绍

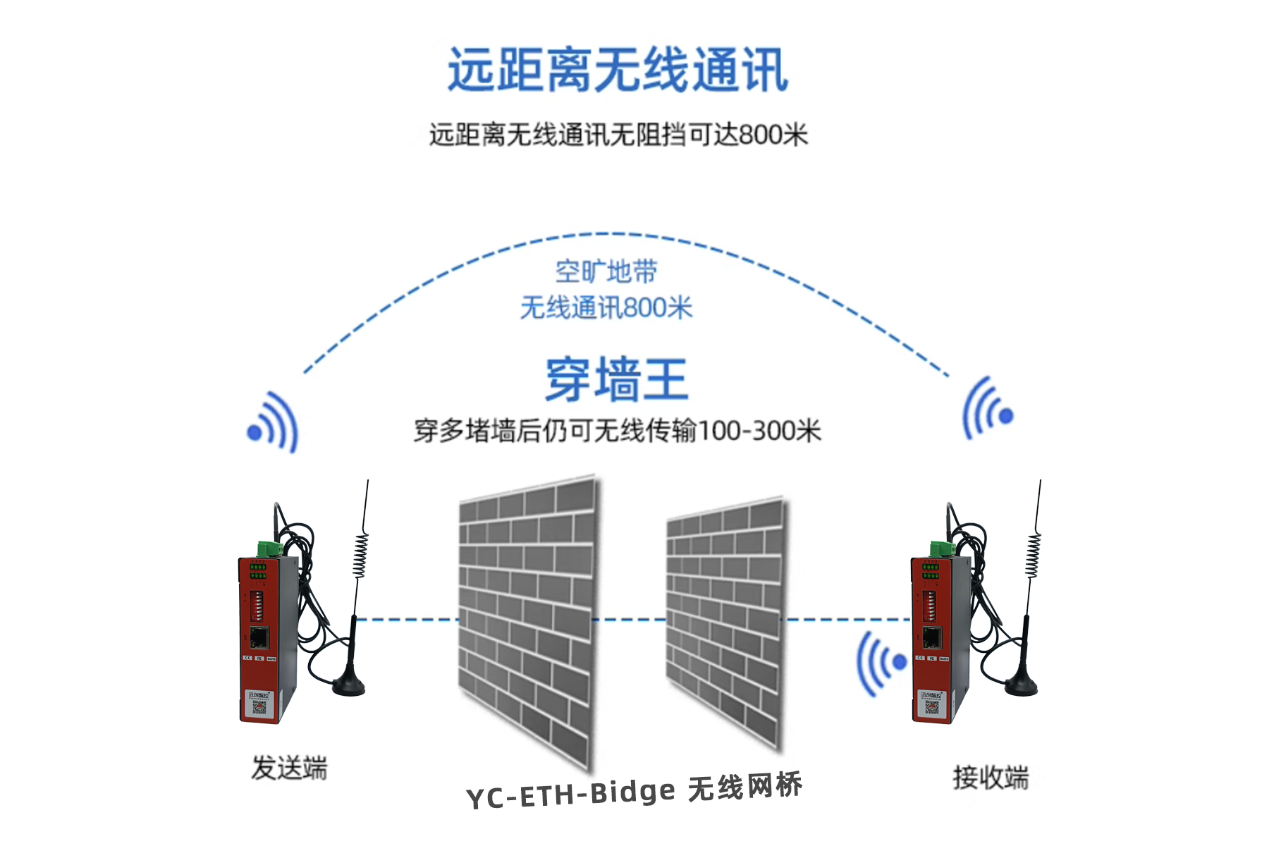

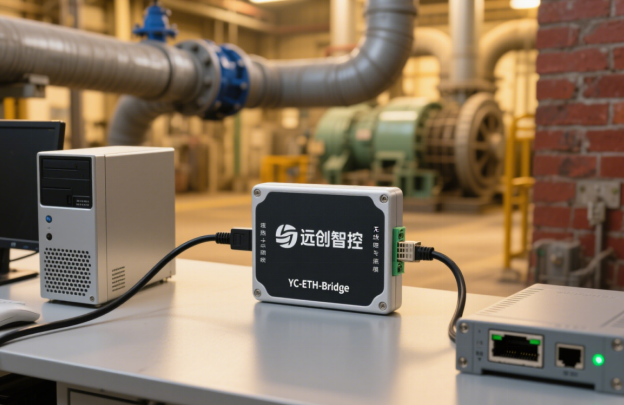

  远创智控4系工业级无线通信装置YC-ETH-Bridge-300，具备RS232和RS485接口，无线可靠传输距离达20KM，支持点对点及点对多点通信，适用于分散不便布线场景。无需编程和布线，外接220V电源及信号线即可实现混合信号无线通讯，野外可采用太阳能供电，能省去挖沟布线时间及后期维护费用。

更多详细内容或具体配置过程可咨询羽工。
