Profibus DP转Modbus RTU协议转换网关

设备主要功能

远创智控YC-DP-RTU网关实现Profibus DP主站设备和Modbus RTU从站设备之间的数据通讯，Modbus RTU从站设备（如称重仪表、传感器、扫码枪、温控器等）连接到Profibus DP主站设备（如西门子400PLC、贝加莱PLC、工控机等主站设备）网络中，网关在Modbus RTU侧作为主站，在Profibus DP侧为从站。

作为Modbus RTU与Profibus DP的桥梁，支持高速稳定数据交换，轻松完成异网设备无缝集成。

网关集成双向协议解析引擎，能够实时转换Modbus RTU从站与Profibus DP主站间的数据通信。其采用高性能处理核心，结合智能数据缓冲机制，支持通信周期从1毫秒灵活可调，实现毫秒级数据同步。通过优化的地址映射与实时信号处理，显著提升异构网络间的数据传输效率与可靠性，全面满足工业自动化系统对高实时性与稳定性的严苛要求。

应用广泛：

Profibus DP转Modbus RTU协议转换网关广泛应用于工业自动化领域。它可实现西门子PLC等Profibus主站与只支持Modbus RTU的变频器、仪表、传感器等设备的无缝对接，常用于老旧系统扩容、分布式IO桥接及新能源电站、石油化工、水处理等场景，兼顾高速实时性与开放易用性，部署成本低、配置便捷，是产线升级与多协议混合网络的理想解决方案。

依靠对多品牌设备的协议适配实力，该网关能够在复杂工业自动化场景中实现全面推广。

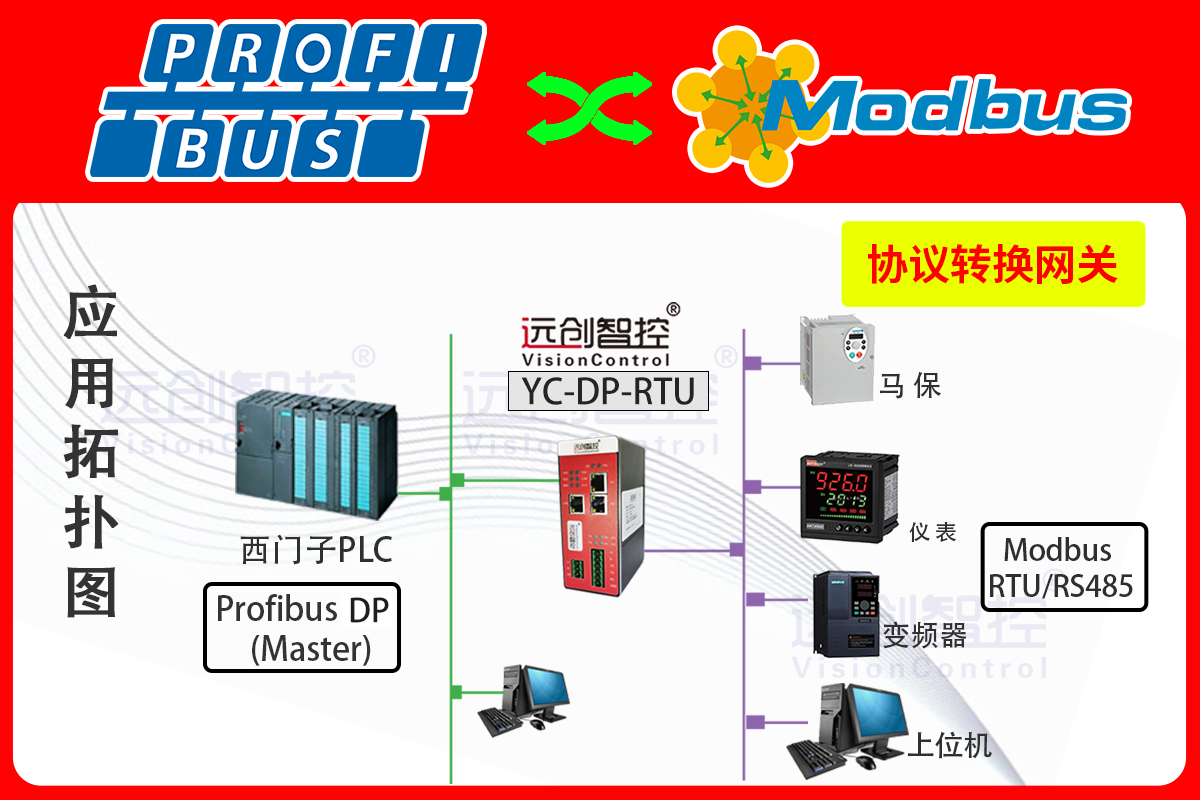

典型应用拓扑图

设备技术参数

Ø YC-DP-RTU/RS485在PROFIBUS DP一侧为PROFIBUS DP从站，在Modbus一侧作为Modbus主站

Ø 支持标准的PROFIBUS DP V0、V1协议

Ø 自动波特率检测

Ø PROFIBUS DP支持最大的输入字节数为244字节，最大的输出字节为244字节

Ø 支持Modbus主站

Ø RS485参数规格：

支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s其它波特率可以定制。

工作方式：半双工  校验方式：无、奇、偶  数据位：8位  停止位：1位、2位

Ø 功能码： 作为Modbus 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能；

配置方法

1. 正确连接电源，通过以太网口将网关与 PC 相连，给网关上电；

2. 在PROFIBUS DP主站组态界面中需要设置的参数包括：PROFIBUS DP从站属性参数。

3. PROFIBUS DP从站属性参数包括DP从站地址、通信波特率。

4. 将 TIA Portal 的组态配置下载到 PLC 中；

5. 等待大约 10 秒，网关会与 PLC 之间建立连接，此时 RTU 和 PB 灯亮。

电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨
