一、行业背景与项目概况

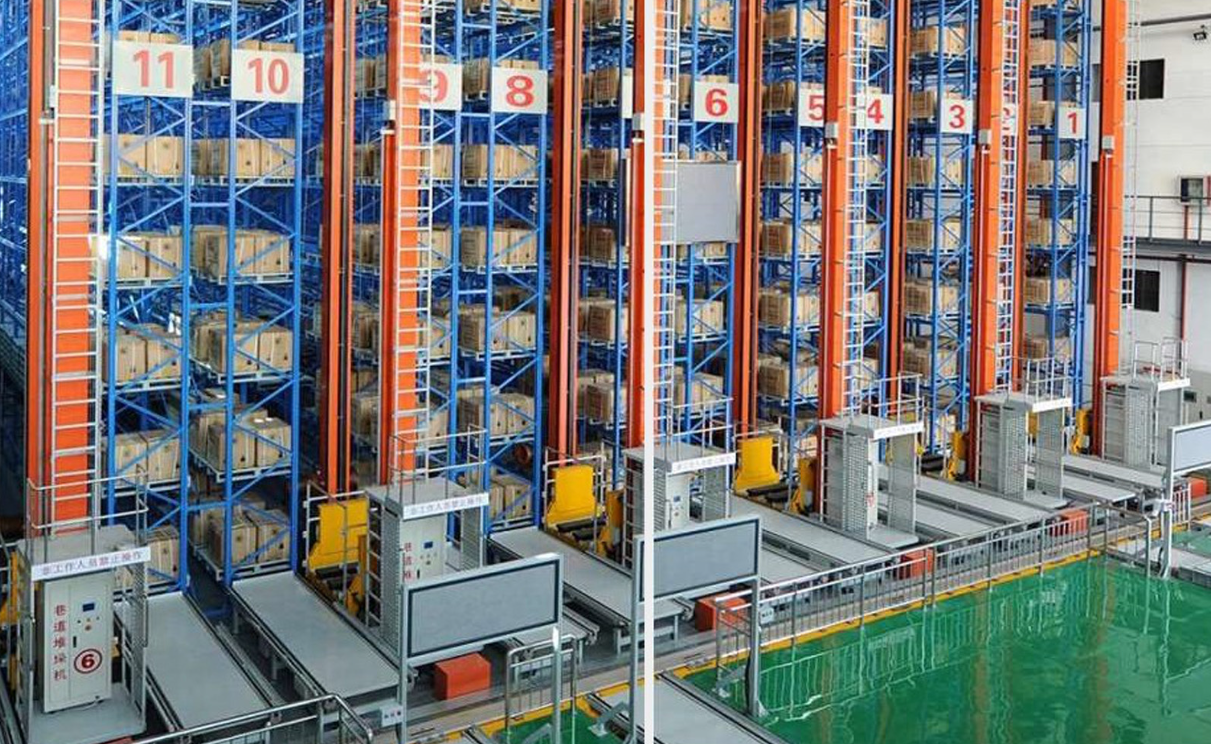

本项目为江苏某智能仓储企业自动化立体仓库升级项目，该企业主营工业零部件仓储与配送，现有1座自动化立体仓库，核心控制设备为西门子200系列PLC（CPU226），该PLC仅配备PPI 9针DP口，无以太网接口；现场已接入1台西门子1200PLC（负责巷道式堆垛机精准控制）和1台西门子网口触摸屏（用于本地监控货物存取、设备运行状态及故障报警），二者均采用以太网协议，用于实现立体仓库货物自动寻址、存取的协同控制与本地操作，适配仓储环节连续运行的工况需求。

项目核心需求：实现西门子200PLC与1200PLC、西门子网口触摸屏的无缝通讯，保障堆垛机与仓储控制系统协同运行；将仓库货物存取数据、设备运行参数实时上传至仓库管理系统（WMS），实现数字化管控；保留原有触摸屏本地操作功能，无需修改PLC原有程序，快速部署，避免影响仓储作业；适配仓库粉尘、温湿度波动的环境，保障设备长期稳定运行。

二、项目痛点、选型与部署方案

（一）核心痛点

1. 协议不兼容，无法实现多设备协同：西门子200系列PLC仅支持PPI专用协议，通过PPI 9针DP口传输数据；而西门子1200PLC、西门子网口触摸屏均采用TCP/IP以太网协议，PPI协议与以太网协议底层架构差异显著，无法直接互通，导致200PLC采集的仓储数据无法传输至1200PLC和WMS系统，1200PLC下发的堆垛机控制指令也无法传递至200PLC，设备各自为战，无法实现协同控制，这是工业自动化场景中协议不同导致通讯失败的典型痛点，严重影响立体仓库作业效率。

2. 接口资源匮乏，扩展受限：西门子200PLC仅有的PPI 9针DP口需同时对接西门子1200PLC和触摸屏，无多余接口接入上网设备；若更换带以太网口的新型PLC，需重构控制程序、重新适配堆垛机控制逻辑及触摸屏操作界面，改造成本增加约6万元，且停产改造周期超过5天，严重影响仓储货物周转，与智能仓储“高效、低成本”升级需求相悖。

3. 运维效率低，数据无法追溯：PLC程序调试、故障排查需工程师到现场，通过专用PPI电缆连接设备操作，单次运维耗时1小时以上，每月运维成本约3000元；同时，由于数据无法自动上传，货物存取记录、设备故障信息需人工记录，易出错、难追溯，无法满足智能仓储数字化管控要求。

（二）选型方案

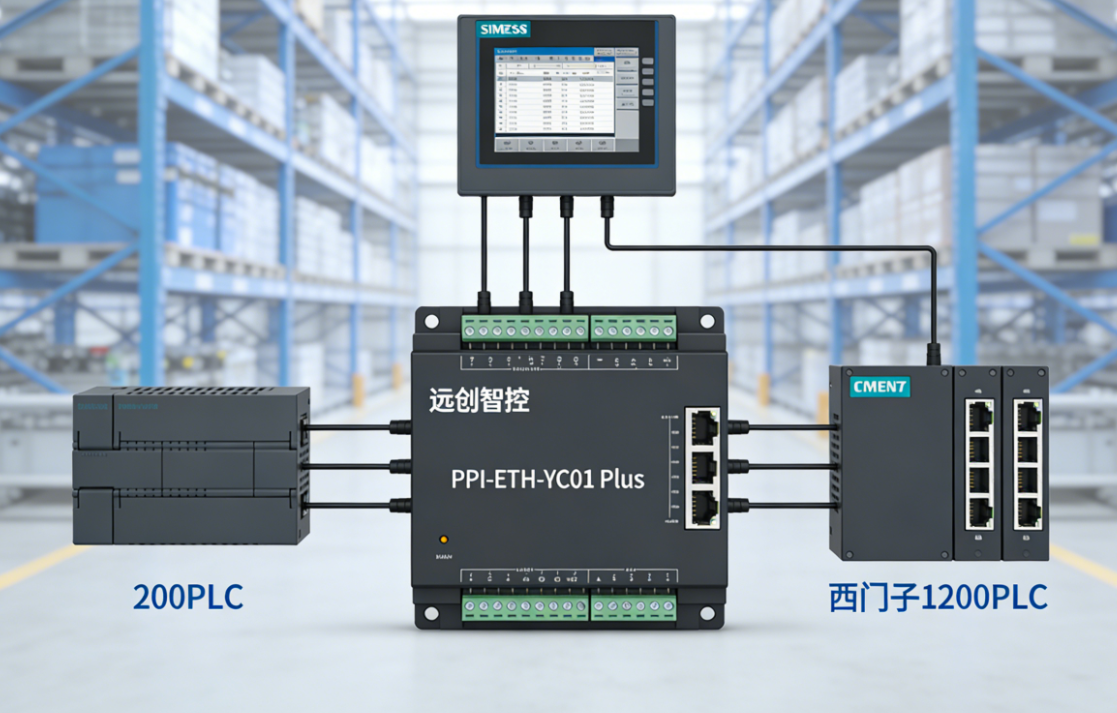

经多轮技术论证与现场测试，选型远创智控PPI-ETH-YC01 Plus直通型以太网模块，该模块专为西门子200系列PLC设计，主打PPI与以太网协议转换、直插适配优势，完美契合自动化立体仓库场景，核心适配亮点如下，贴合产品核心参数特性：

1. 直插型设计，兼容西门子设备：模块配备PPI 9针公母双接口，直插式对接西门子200PLC的PPI 9针DP口，可直接串联西门子1200PLC和西门子网口触摸屏，不占用PLC编程口，不影响原有通讯，无需修改设备参数，实现“即插即用”，完美保留本地操作与设备协同功能，适配西门子多设备联动场景。

2. 多协议转换，破解通讯难题：作为高性能以太网转换器，支持PPI与TCP/IP、S7 TCP协议双向转换，可直接接入仓库以太网，实现西门子200PLC与1200PLC、触摸屏、WMS系统的无缝通讯，彻底破解协议不兼容痛点，同时具备串口转以太网核心功能，助力实现仓储数据实时上传与追溯体系搭建，契合串口转以太网技术的工业应用场景需求。

3. 工业级可靠性，适配仓储工况：宽温设计（-30℃至+70℃），具备EMC抗电磁干扰、防粉尘能力，符合自动化立体仓库工况要求；无需外接电源，直接从PLC取电（功耗＜80mA），MTBF超10万小时，保障仓储设备连续稳定运行，同时支持固件在线升级，降低后期维护成本，适配智能仓储长期升级需求。

（三）部署方案

1. 硬件配置：核心硬件包括西门子200系列PLC（CPU226，仅PPI 9针DP口）、西门子1200PLC、西门子网口触摸屏、远创智控PPI-ETH-YC01 Plus直通型以太网模块、千兆工业以太网交换机、WMS系统服务器、上位监控电脑、巷道式堆垛机、仓储传感器（光电式、触点式）、专用通讯线缆，贴合自动化立体仓库硬件配置需求。

2. 部署步骤：① 断电状态下，将模块PPI公口直插接入西门子200PLC的PPI 9针DP口，确保连接牢固；② 将西门子1200PLC、西门子网口触摸屏的通讯线接入模块扩展接口，实现三者与200PLC的直通通讯，保留本地操作与协同控制功能；③ 用网线将模块以太网口连接至仓库交换机，并入仓库局域网，确保与WMS系统IP同网段；④ 上电后，通过WEB服务器配置模块参数，完成PPI与以太网协议转换设置，无需修改PLC及触摸屏程序，全程部署不超过1小时，实现不停产升级，最大限度降低对仓储作业的影响。

三、网关功能介绍

远创智控PPI-ETH-YC01 Plus直通型以太网模块，本质是一款专为自动化立体仓库场景设计的串口转以太网网关，核心功能围绕协议转换、多设备兼容与便捷运维展开，贴合仓储设备协同与数据管控需求，具体如下，结合产品核心功能特性：

1. 多协议转换功能：核心实现PPI与TCP/IP、S7 TCP协议双向转换，数据传输延迟＜50ms，可同步将200PLC采集的仓储数据（货物存取记录、设备负载等）上传至1200PLC和WMS系统，以及将1200PLC下发的堆垛机控制指令、上位机指令传输至200PLC，作为核心的以太网桥接器，实现不同协议设备的无缝联动，支撑自动化立体仓库协同管控与数据追溯体系搭建。

2. 多设备兼容功能：支持多主站通讯，可同时连接32台上位机或设备，完美兼容西门子全系列PLC、触摸屏及WMS系统，支持Step7编程软件远程程序上下载，无需额外适配驱动，扩展性强，可灵活对接仓储新增监测设备（如温湿度传感器），适配智能仓储柔性配置需求。

3..安全与节能设计：内置数据校验机制，抵御工业干扰，保障仓储数据传输安全；无外接电源设计，降低故障点，节能环保，适配自动化立体仓库长期连续运行需求，保障货物存取作业稳定性。

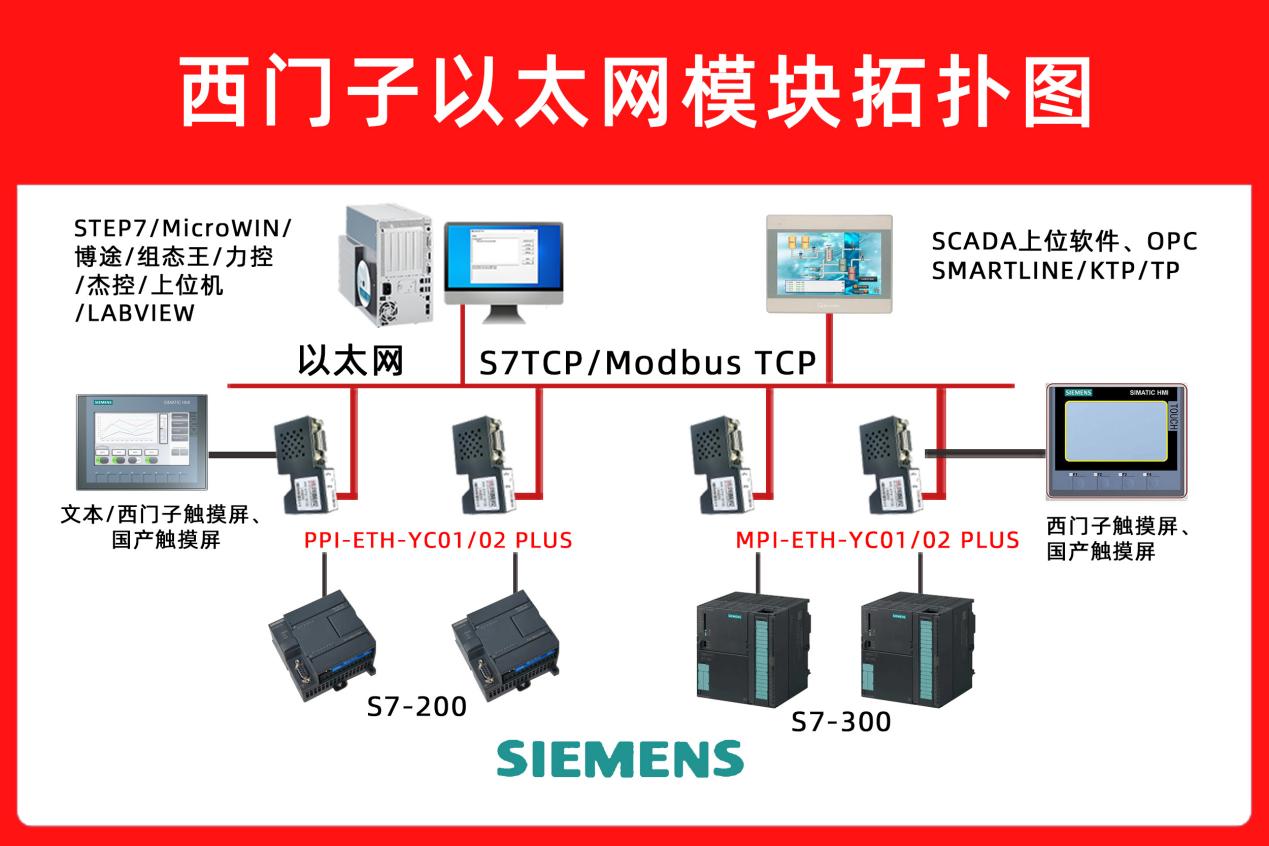

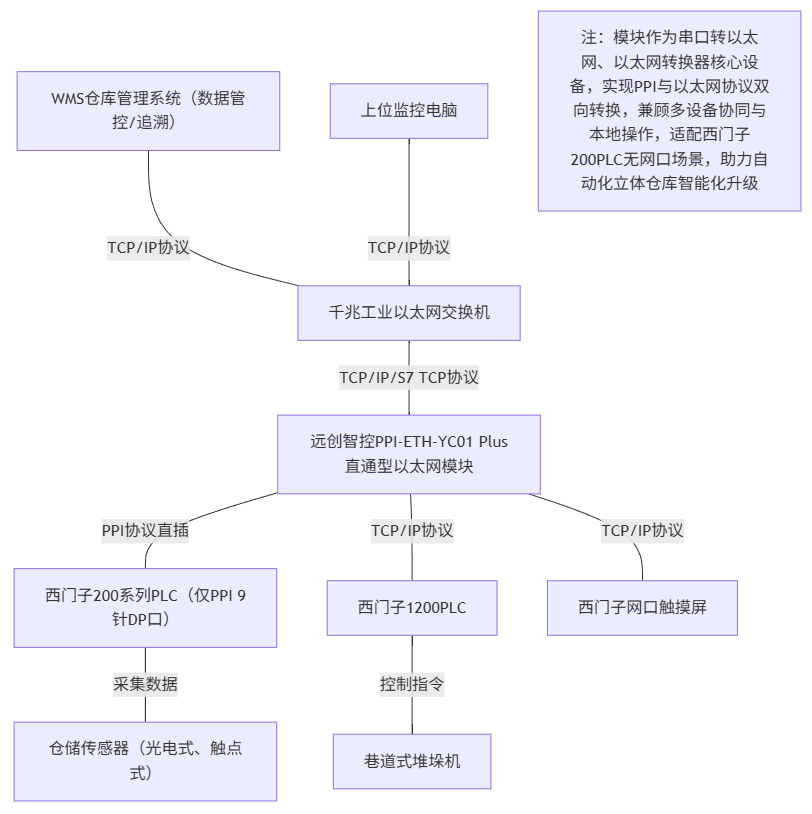

四、技术架构拓扑图

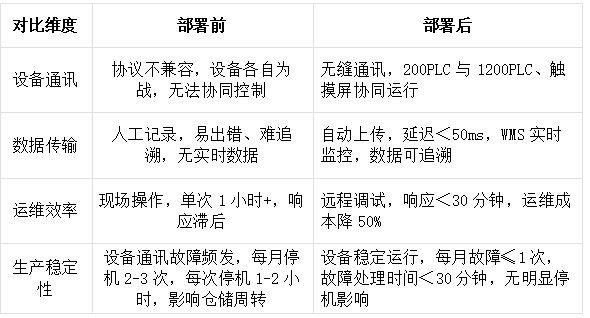

五、应用效果前后对比

六、网关未来发展趋势

1. 智能化升级：结合智能仓储智能化需求，未来网关将集成边缘计算能力，实现本地数据预处理、设备故障预警，降低云端负载，同时结合AI技术优化堆垛机运行路径，提升仓储作业效率，适配智能仓储高质量发展需求，契合工业自动化智能化升级趋势。

2. 安全性能强化：随着智能仓储数据安全要求提升，网关将新增TLS加密、双向身份认证功能，保障仓储货物数据、设备运行数据安全，防止数据泄露，契合智能仓储数据管控要求，助力企业构建安全的工业互联网体系。

3. 国产化替代加速：依托国产芯片技术突破，实现网关核心部件自主可控，支持更多工业协议转换，打破国外技术垄断，降低智能仓储企业设备采购成本，推动国产串口转以太网、以太网转换器产品普及，助力智能制造自主可控发展。

4. 无线化拓展：集成5G、Wi-Fi 6功能，摆脱有线布线限制，提升部署灵活性，适配自动化立体仓库设备布局调整、布线复杂的场景，助力实现仓储全流程无线智能化管控，贴合串口转以太网技术的无线拓展趋势。

七、总结

  本自动化立体仓库升级项目中，远创智控PPI-ETH-YC01 Plus直通型以太网模块成功破解了西门子200系列PLC仅含PPI 9针DP口、与西门子1200PLC及网口触摸屏协议不兼容的核心痛点。作为关键的串口转以太网、以太网转换器、以太网桥接器类设备，其通过高效的协议转换、直插适配能力，实现了多设备无缝联动与数据实时上传，既满足了智能仓储数字化管控、数据可追溯的核心需求，又大幅降低了改造成本与运维成本，保障了仓储作业连续稳定运行，契合自动化立体仓库智能化升级需求。

该模块的直插适配、高稳定性、低成本等优势，使其成为自动化立体仓库行业老旧PLC设备智能化升级的优选方案，可广泛应用于各类智能仓储场景。未来，随着网关技术的不断升级，串口转以太网、以太网转换器、以太网桥接器类产品将在智能仓储智能化转型中发挥更重要作用，助力企业实现高效、安全、可追溯的仓储管理目标，推动智能仓储行业高质量发展。
