一、行业痛点与需求

在精密机械制造领域，精密 CNC 加工设备是实现高精度零部件生产的核心，其加工精度、运行稳定性和生产数据的实时性直接决定产品品质。传统欧姆龙 CP1H PLC 因无以太网接口，与上位机的通信仅能依靠串行方式，不仅数据传输速率低，还存在数据延迟、丢包问题，无法满足 CNC 加工中对主轴转速、进给量、加工坐标等关键参数的实时采集与监控需求。同时，串行通信难以实现远程程序调试和设备故障诊断，设备出现异常时技术人员需现场排查，延长停机时间；生产数据无法自动上传汇总，也导致生产过程的数字化追溯和工艺优化难以落地。

为解决这一行业痛点，远创智控推出 YC8000-CP 欧姆龙 PLC 以太网模块，专为欧姆龙 CP1H 系列 PLC 量身设计，可实现 PLC 与以太网的无缝对接，让精密 CNC 加工设备的网络监控、数据交互和远程管理成为可能。

二、项目背景

某高端精密零部件制造企业拥有多条精密 CNC 加工生产线，核心控制系统均采用欧姆龙 CP1H PLC。随着企业数字化升级需求提升，原有串行通信模式已无法匹配高精度加工的实时监控要求，且难以融入企业智能制造管理平台。为实现 CNC 加工设备的智能化管控、关键加工参数的实时采集和远程故障诊断，企业引入远创智控 YC8000-CP 欧姆龙 PLC 以太网模块，弥补 CP1H PLC 无以太网接口的短板，打造一体化的设备监控体系。

三、设备选型与配置

1. 设备选型

· PLC 型号：欧姆龙 CP1H

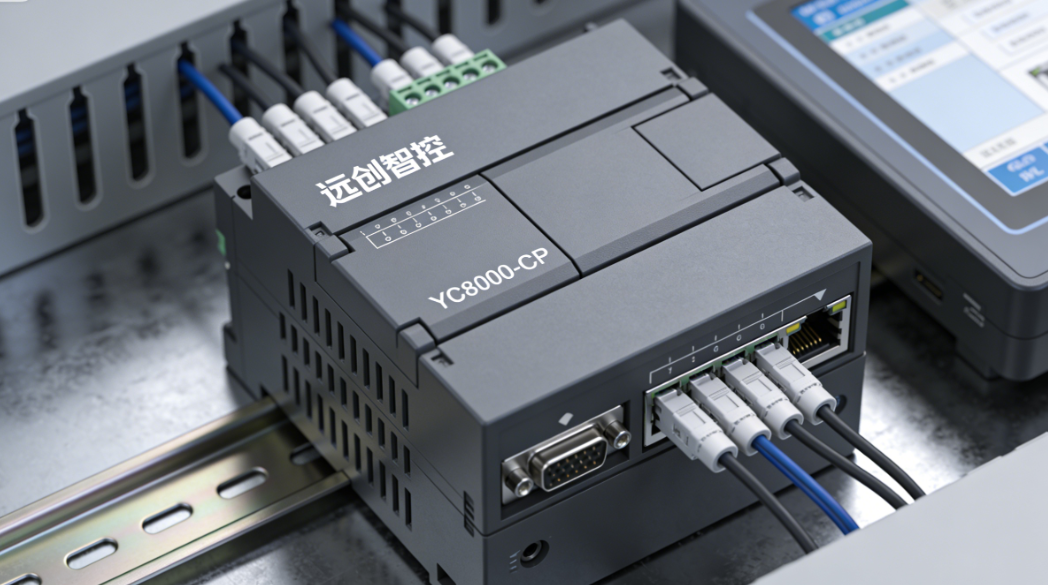

· 以太网模块型号：远创智控 YC8000-CP PLC 以太网模块

· 触摸屏型号：MCGS TPC1071Gi（HMI）

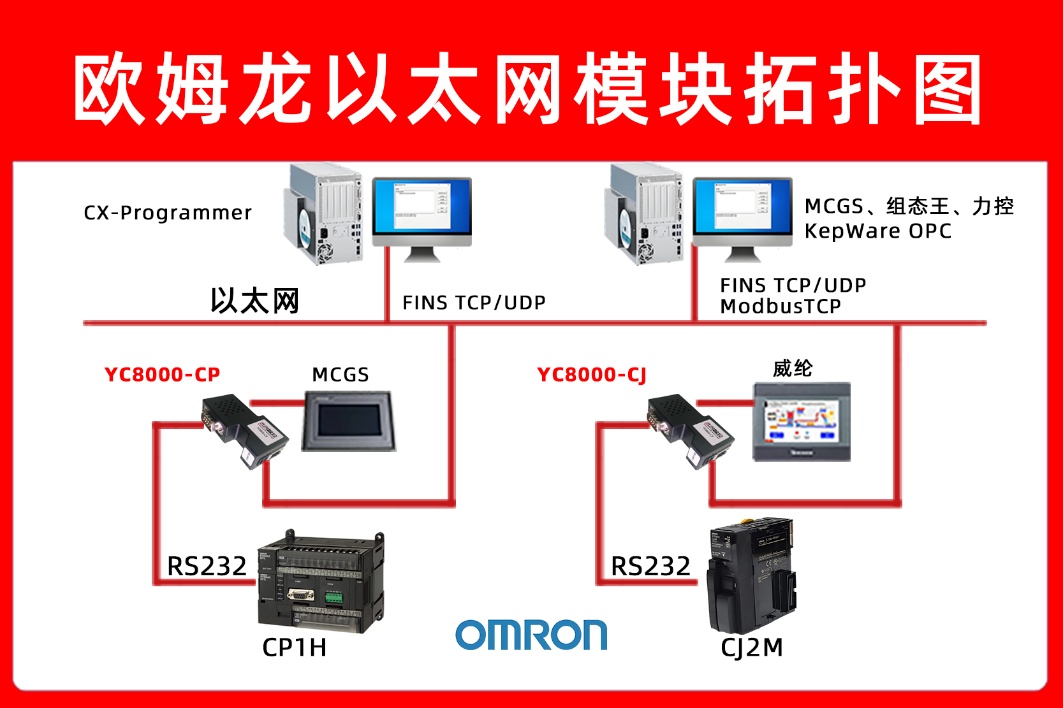

2. 硬件连接

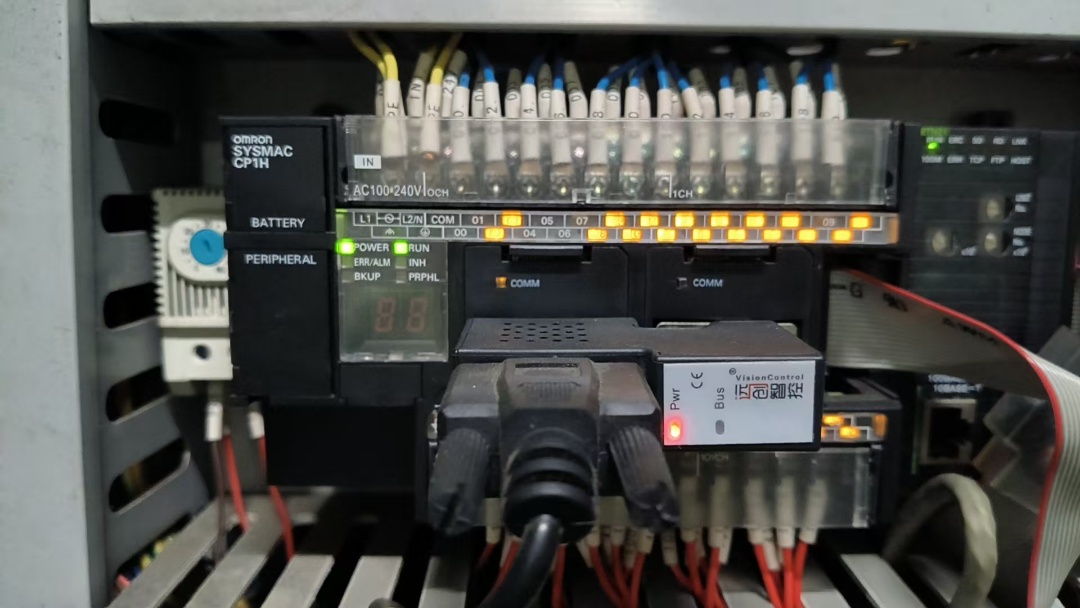

· 将 YC8000-CP PLC 以太网模块直接插入欧姆龙 CP1H PLC 的 DB9 通讯口，采用 PLC 供电模式，无需外接独立电源。

· 利用超五类网线将 YC8000-CP 的 RJ45 以太网口连接至工厂生产区域的工业级局域网交换机，保障数据传输的稳定性。

· 将 MCGS TPC1071Gi 触摸屏的通讯线缆接入 YC8000-CP 以太网模块的专用扩展通讯口，实现触摸屏与 PLC 的高效数据交互。

3. 软件配置

· 上位机编程软件：欧姆龙 CX-Programmer

· 触摸屏组态软件：MCGS 组态环境（嵌入版）

· 以太网模块配置工具：远创智控调试软件

四、实施过程

1. 现场勘查与规划

项目实施前，技术团队对企业 CNC 加工车间的设备布局、网络架构、加工工艺要求进行全面勘查，重点确认各 CNC 设备的运行参数采集点、监控中心的网络接入位置以及触摸屏的现场安装点位。根据精密加工的实时性要求和企业智能制造平台的对接标准，制定了针对性的硬件安装、网络配置和软件调试方案，确保系统与现有生产体系无缝融合。

2. 模块安装与调试

· 硬件安装：选择 CNC 设备非生产时段进行施工，将 YC8000-CP 以太网模块精准安装至欧姆龙 CP1H PLC 的 DB9 通讯口，完成以太网线、触摸屏通讯线的连接，做好线路固定和防护，避免加工车间的振动、油污对线路造成影响。

· 模块配置：通过远创智控调试软件对 YC8000-CP 模块进行核心参数设置，包括静态 IP 地址、子网掩码、网关等网络参数，匹配工厂工业局域网段；同时通过模块内置的 Web 服务器界面，实时检测模块与 PLC 的通信链路状态，确保通信无中断。

· 软件调试：在上位机端安装并配置欧姆龙 CX-Programmer 软件，通过以太网与 YC8000-CP 模块建立稳定连接，实现 PLC 加工程序的远程上传、下载和在线调试；在 MCGS 触摸屏上进行组态编程，搭建包含设备运行状态、加工参数实时显示、工艺参数手动设置、故障报警提示的操作界面，确保触摸屏可精准读写 PLC 内的核心数据。

3. 系统测试与优化

完成硬件安装和软件调试后，开展全流程系统测试，针对精密 CNC 加工的行业特性，重点测试以下内容：

· 高精度数据传输测试：通过上位机和 MCGS 触摸屏，实时采集 CNC 设备的主轴转速、进给速度、加工坐标、刀具补偿等关键参数，验证数据传输的准确性、实时性，确保参数显示误差控制在工艺允许范围内。

· 远程监控与调试测试：在企业技术中心的监控终端，通过以太网连接 YC8000-CP 模块，实现对车间 CNC 设备的远程实时监控，并进行远程程序微调，验证远程操作的响应速度和稳定性。

· 故障模拟与报警测试：模拟 CNC 设备常见故障（如主轴过载、刀具断裂、坐标超程），验证系统是否能快速捕捉故障信号，在上位机和触摸屏同步发出声光报警，并准确显示故障类型和位置。

根据测试结果，对网络参数、数据采集频率进行优化调整，确保系统完全匹配精密 CNC 加工的生产需求。

五、项目效果

1. 提升加工精度与生产效率

通过 YC8000-CP 模块实现以太网高速数据传输，主轴转速、进给量等关键加工参数实现毫秒级采集与监控，有效避免因参数漂移导致的加工精度偏差，产品良品率提升约 8%。设备故障可被实时发现并远程初步诊断，故障排查时间缩短 60% 以上，大幅减少设备非计划停机时间，单条 CNC 生产线的产能提升约 15%。

2. 实现加工过程数字化与智能化管理

YC8000-CP 模块完美支持 ModbusTCP、FINS 等主流工控协议，可无缝接入企业智能制造管理平台，实现 CNC 加工设备生产数据的自动汇总、分析和追溯。管理人员可通过上位机随时查看生产进度、加工工艺参数、设备运行时长等数据，为工艺优化、生产计划调整提供精准的数据支撑，实现从 “人工管理” 向 “数据化管理” 的转变。

六、总结

远创智控 YC8000-CP 欧姆龙 PLC 以太网模块在精密 CNC 加工设备中的成功应用，有效解决了传统欧姆龙 CP1H PLC 无以太网接口、数据传输效率低、远程管理难的行业痛点。通过模块与 MCGS 触摸屏、上位机的协同配合，实现了精密 CNC 加工过程中关键参数的实时监控、远程程序调试和故障智能报警，不仅提升了产品加工精度和生产效率，还推动了企业生产管理的数字化、智能化升级，为企业打造智能制造生产线奠定了坚实的硬件和数据基础。

(具体内容配置过程及其他相关咨询可联系杨工。)
