一、行业痛点与需求

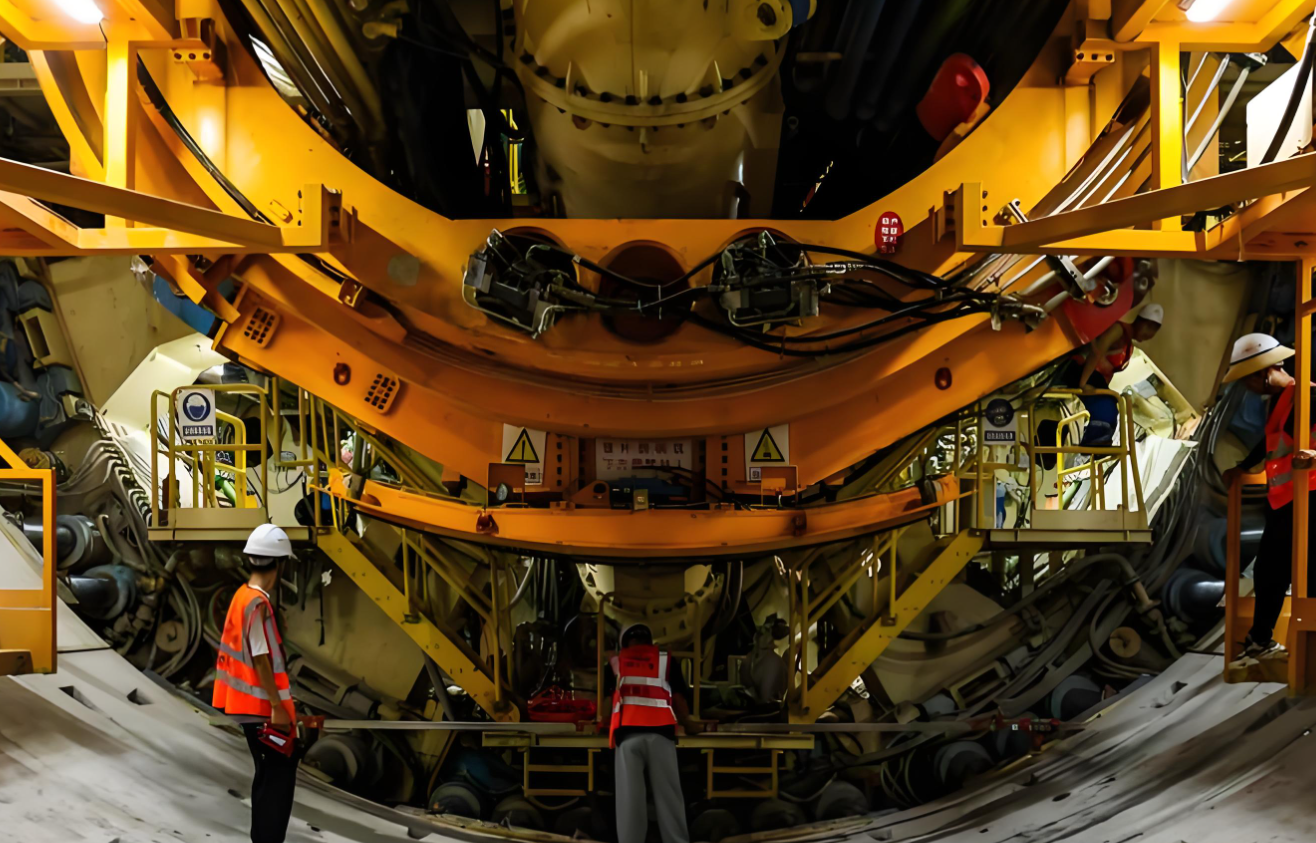

在城市轨道交通、地下管廊等隧道工程建设领域，盾构机是隧道掘进的核心设备，其掘进速度、刀盘扭矩、土压平衡参数和掘进数据的记录追溯直接关系到隧道工程的施工安全和施工效率。传统欧姆龙 CP1E PLC 因缺少以太网接口，与上位机的通信依赖串行链路，数据传输速度慢且抗干扰能力弱，在盾构机井下密闭、高湿、强电磁干扰的复杂施工环境下，易出现掘进参数、设备运行状态等数据传输中断、失真问题，无法实时记录刀盘运行参数、掘进里程、土仓压力、管片拼装数据等关键信息。

为破解这一难题，远创智控研发的 YC8000-CP 欧姆龙 PLC 以太网模块，专为欧姆龙 CP1E 系列 PLC 设计，可实现 PLC 与以太网的稳定连接，让盾构机的网络监控、掘进数据自动上传、远程故障诊断成为现实，匹配隧道工程对施工过程管控与数据追溯的专业需求。

二、项目背景

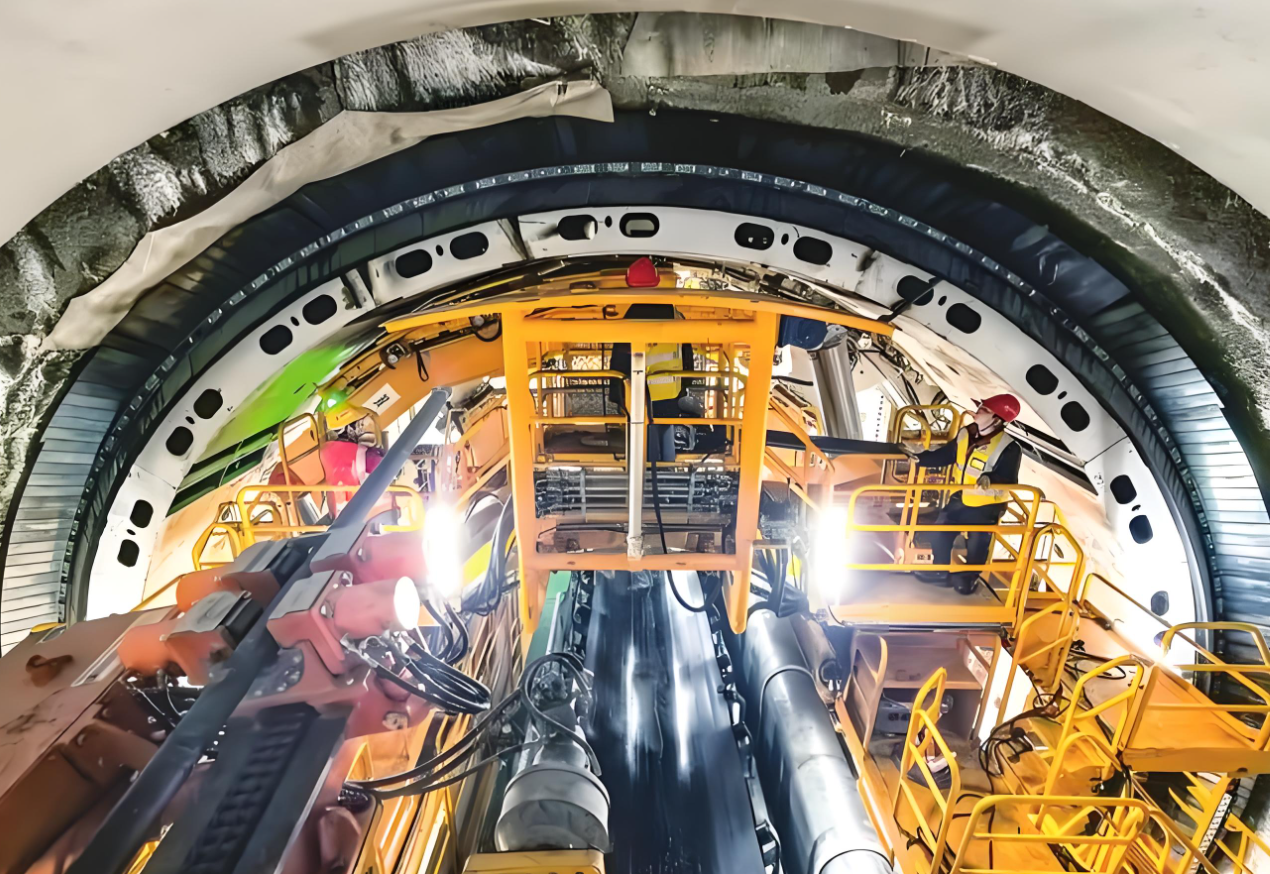

某大型隧道工程建设企业的城市轨道交通盾构施工项目配备多台土压平衡盾构机，核心控制系统均采用欧姆龙 CP1E PLC。随着城市地下工程施工智能化、精细化管理要求的不断提高，以及工程建设对施工过程可追溯性的严格规定，原有串行通信模式已无法满足盾构机掘进数据的实时采集、自动记录和远程监控需求，且井下人工记录施工数据、反馈设备状态的方式效率低下，还存在安全隐患，难以应对大断面、长距离的隧道掘进施工管控要求。为实现盾构机隧道掘进的智能化监控、掘进数据的数字化追溯和设备的远程管理，企业引入远创智控 YC8000-CP 欧姆龙 PLC 以太网模块，弥补 CP1E PLC 无以太网接口的缺陷，构建一体化的盾构施工过程监控体系。

三、设备选型与配置

1. 设备选型

· PLC 型号：欧姆龙 CP1E

· 以太网模块型号：远创智控 YC8000-CP PLC 以太网模块

· 触摸屏型号：三菱 GS2107-WTBD（HMI）

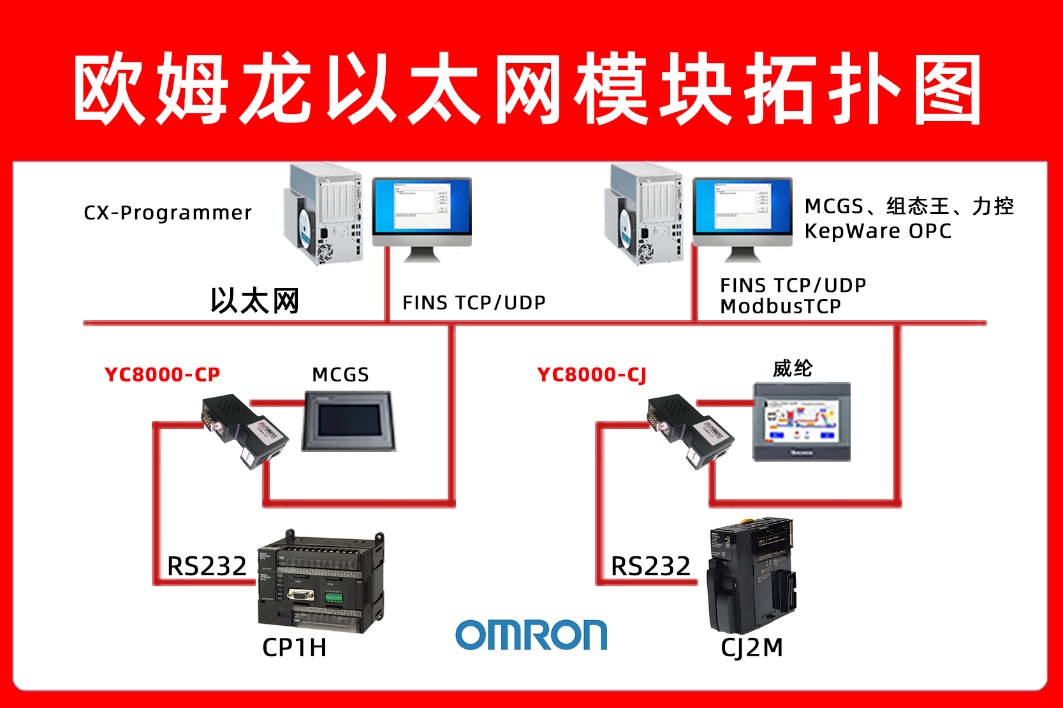

2. 硬件连接

· 将 YC8000-CP PLC 以太网模块直接插入欧姆龙 CP1E PLC 的 DB9 通讯口，由 PLC 直接供电，无需额外配置电源适配器，适配盾构机电气柜内狭小的安装空间。

· 使用屏蔽超五类防水网线将 YC8000-CP 的 RJ45 以太网口连接至盾构机井下工业环网交换机，有效抵御盾构机液压系统、变频驱动系统等设备的强电磁干扰，同时适应井下高湿环境，保障掘进数据传输稳定。

· 将三菱 GS2107-WTBD 触摸屏的专用耐震通讯线缆接入 YC8000-CP 以太网模块的扩展通讯口，实现触摸屏与 PLC 的近距离高速数据交互，方便盾构机操作室人员实时查看设备运行状态、调整掘进参数。

3. 软件配置

· 上位机编程软件：欧姆龙 CX-Programmer

· 触摸屏组态软件：三菱 GT Designer3

· 以太网模块配置工具：远创智控调试软件

四、实施过程

1. 现场勘查与规划

项目实施前，技术团队对盾构施工项目的井下施工环境、盾构机设备布局、井下工业环网架构以及掘进数据的上传要求进行全面勘查。重点确认盾构机的掘进参数采集点、现场触摸屏的安装位置（考虑操作室防震动、防潮湿、防粉尘需求）以及地面监控中心的网络接入节点。根据隧道掘进的施工工艺要求、盾构机的运行特性和企业工程施工管理平台的对接标准，制定了兼顾井下安装便捷性、设备运行稳定性和施工安全性的硬件安装、网络配置和软件调试方案。

2. 模块安装与调试

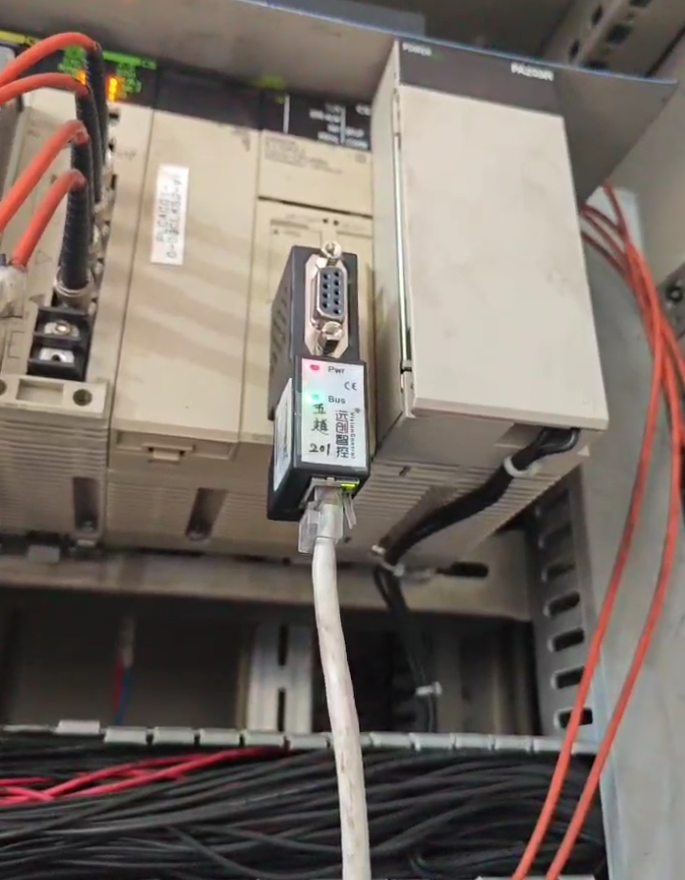

· 硬件安装：选择盾构机停机换刀的施工间隙进行施工，将 YC8000-CP 以太网模块精准安装至欧姆龙 CP1E PLC 的 DB9 通讯口，完成以太网线、触摸屏通讯线的连接，所有线路均采用井下专用的防水、防油、防震动铠装线缆和线槽进行布置和防护，符合地下工程施工的安全规范。

· 模块配置：通过远创智控调试软件对 YC8000-CP 模块进行网络参数配置，设置专属静态 IP、子网掩码和网关，匹配盾构机井下工业环网的网段要求；通过模块的 Web 服务器管理界面，实时检测模块与 PLC 的通信状态，针对井下复杂的电磁环境对通信链路进行专项抗干扰优化，确保盾构机掘进过程中通信无中断、无延迟。

· 软件调试：在地面监控中心的上位机端安装欧姆龙 CX-Programmer 软件，通过井下工业环网与 YC8000-CP 模块建立稳定连接，实现 PLC 掘进控制程序的远程上传、下载和在线参数调整（如刀盘转速、掘进速度、土仓压力）；在三菱 GT Designer3 软件中进行触摸屏组态编程，搭建包含盾构机整机运行状态、掘进参数实时显示、设备故障报警、掘进里程本地查询的现场操作界面，确保盾构机操作室人员可通过触摸屏快速掌握设备运行状态，并对掘进参数进行实时微调。

3. 系统测试与优化

完成硬件安装和软件调试后，结合盾构机隧道掘进的施工特点，开展全维度的系统测试，重点验证系统的稳定性、数据准确性和报警及时性，测试内容包括：

· 掘进数据传输测试：通过地面上位机和盾构机操作室的三菱触摸屏，实时采集盾构机的刀盘扭矩、掘进速度、土仓压力、管片拼装精度、掘进里程等数据，验证数据传输的准确性和实时性，确保隧道掘进的关键施工信息可完整、无延迟记录。

· 远程监控与参数调整测试：在地面监控中心的上位机终端，通过工业环网连接 YC8000-CP 模块，实现对井下盾构机的远程实时监控，并远程调整刀盘转速、掘进速度等核心掘进参数，验证远程操作的有效性和响应速度，确保地面技术人员可对井下施工进行远程指导。

· 故障报警与数据追溯测试：模拟盾构机常见故障（如刀盘卡滞、液压系统故障、土仓压力异常），验证系统是否能快速捕捉故障信号，在地面上位机和井下触摸屏同步发出报警提示，为井下施工安全提供保障；同时模拟连续隧道掘进施工场景，验证上位机是否能自动记录每段掘进的施工参数、掘进时间、设备运行状态等信息，实现掘进施工数据的数字化追溯。

根据测试结果，针对井下网络环境对模块的通信参数、数据采集频率进行优化，对触摸屏的操作界面进行本土化和简易化设计，使其更适配盾构机操作室人员的施工操作习惯，提升井下施工的操作便捷性。

五、总结

远创智控 YC8000-CP 欧姆龙 PLC 以太网模块在盾构机隧道掘进中的成功应用，彻底解决了传统欧姆龙 CP1E PLC 无以太网接口、数据传输抗干扰能力弱、掘进数据难以数字化追溯的行业痛点。通过模块与三菱触摸屏、地面上位机的协同工作，实现了盾构机隧道掘进的实时监控、远程参数调整、故障智能报警和掘进数据数字化追溯，不仅提升了隧道掘进的施工效率和施工安全性，还让企业的施工管控工作更贴合地下工程建设的行业标准，为企业打造智能化、标准化的盾构施工管理体系提供了坚实的技术支撑。

(具体内容配置过程及其他相关咨询可联系杨工。)
