S7200通过以太网模块和SMART200数据交换案例
点击:380发布时间:2021-05-20

 一、案例概况:

本案例采用一个S7-200PLC加上远创智控PPI-ETH-YC01以太网模块,一个S7-200 SMART PLC为例,介绍他们之间的以太网通讯



主图200-smart2


二、以太网模块的功能介绍:

远创智控PPI-ETH-YC01以太网模块是一种超智能的以太网通讯处理器,可用它将S7-200系统连接到工业以太网(IE)中,显然也可以将S7-200连接到建筑物的内部以太网系统中。

一台S7-200可以通过远创智控PPI-ETH-YC01以太网模块与其它S7-200、S7-300或S7-400控制器进行以太网通信。也可以通过工业以太网和STEP 7-Micro/WIN,实现S7-200系统的远程编程、配置和诊断。远创智控PPI-ETH-YC01以太网模块还可提供与S7-OPC的连接。远创智控PPI-ETH-YC01以太网模块既可以作为客户机(Client),也可以作为服务器(Server)。

002


远创智控PPI-ETH-YC01以太网模块用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。

003

三、注意事项:

1.S7-200与S7-200 SMART 之间的以太网通信经远创智控研发中心测试,性能稳定,安全可靠,已稳定使用10年!

2.经测试S7-200与S7-200 SMART互做主从站都能进行以太网通讯和数据交换。

 具体细节配置方法请参照详细的<<PPI-ETH-YC01产品使用手册>>。

004


四、硬件要求:
① S7-200 CPU
② PPI-ETH-YC01以太网模块
③S7-200 SMART
④ PC (带以太网卡)
⑤ TP以太网电缆

005


五、软件要求:

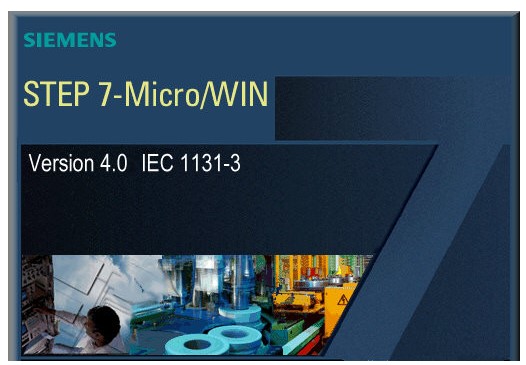

① STEP 7 Micro/WIN V4.0 SP9
② STEP 7 Micro/WIN SMART V2.3


006

六、所完成的通信任务:
① S7-200(192.168.1.188) VB4000的数据发送到 S7-200 SMART(192.168.1.187) 的VB4000 。
② S7-200(192.168.1.188) VB4000获取S S7-200 SMART(192.168.1.187)的VB4001的数据 。

七、配置方法:

一、配置 ETH-YC01 以太网模块数据交换命令

1、打开 NETDevice,点击【快速搜索】,搜索到 Plus 设备后,点击【修改设备参数】

 0001



 2、新建客户机


 0002


点击数据交换,右键创建新的客户机 0

远程服务器的IP 地址为 SMART200 IP 地址,这里设置为 192.168.1.69 远程服务器的通讯端口号,默认为 102;连接超时时间默认为 10S

本地/远程TSAP

本地TSAP 可任意填写,远程 TSAP:包含两个字节,第一个字节标识访问的资源,01 PG,02 OP03 S7 单边(服务器模式)10(hex)及以上是S7 双边通讯。第二个字节是访问点,可能是 CPU 的槽号,CP 的槽号等等。

本地TSAP

远程TSAP

任意

01  00/01

任意

02  00/01

任意

03  00/01



点击确认,创建客户机。

3、在客户机中配置数据交换命令

0003

点击新建命令(SMART200 VW100~VW108 读取 S7-200 VW100~VW108);

选择[本地→远程],传输 5 个字;传输超时设置层 2S

本地站点(S7-200)设置 ETH-YC01 所在总线的 PLC 的站地址,数据区域选择 DB 块,DB 号为 1 (对于S7200 而言,V 区对应DB1),字节偏移为 100,位偏移忽略;

远程站点(SMART200)PLC 地址无需设置,数据区域选择 DB 块,DB 号为 1,(对于SMART200 而言,V 区对应DB1)字节偏移为 100,位偏移忽略;

点击【检查】按钮可进行规则检查,点击【确认】按钮即可生成命令;

4、客户机监视

 0004


点击客户机监视按钮,【错误信息】为无错误,且【正确】有数据跳动, 说明通信成功。



验证数据交换

1、打开 STEP7-Micro/WIN 的状态表,将 VW100~VW108 的数据分别修改为 12345;

 0005

2、打开STEP7-Micro/WIN SMART200 的状态表,对VW100~VW108 进行数据监视;

 0006



3、两者数据完全一致。
