物联网智能采集网关
YC-0204B
【产品概述】
远创智控YC-0204B采用TI Cortex-A8架构的ARM926EJ系列主控作为主处理器，运行速度最大可达1.4GHz，支持2个10/100M自适应工业以太网、4个RS232/485串行通讯接口、1路GPRS/3G/4G接口(选装)、大容量SD存储、RTC、及硬件加密电路等，可为用户提供强大的运算能力和灵活多样的通讯模式。
远创智控该系列产品内置丰富的规约转换库非常适合于协议转换或现场通讯管理等应用；内置远程运维管理模块，可以对远程设备进行调试、跟踪、下载等功能。
【产品特点】
Ø 工业级Cortex-A8架构的ARM926EJ处理器
Ø 512MB DDR3高性能内存 MLC eMMC 板载为8GByte eMMC
Ø 板载4个全工业隔离RS485/RS232接口
Ø 2个高性能100M/10M自适应工业网卡、支持AUTO MDI/MDIX
Ø 1个自弹式标准TF卡座，1路USB HOST
Ø 电源入口与RS485接口都提供4KV抗雷防护
Ø 一次冲压成型金属外壳，提供极好的抗干扰防护
Ø LINUX系统版本为3.4.39/Ubuntu系统版本为16.04，完善的底层驱动，用户只需关注应用层开发
【产品规格】
硬件参数 | |
CPU | 4核心A9,主频为1.4GHz |
RAM | 512MB DDR3高性能内存 |
FLASH | MLC eMMC 板载为8GByte eMMC |
以太网接口 | 2个高性能100M/10M自适应工业网卡 |
无线接口 | 移动GPRS\4G全网通（可选装） |
串口 | 4路RS485\RS232 |
电气规格 | |
额定电压 | 超宽压电源输入，支持交直流输入。直流DC9～36V 交流AC9～24V |
功耗 | 主板最大功耗≤5W |
隔离保护 | 雷击浪涌±4KV，群脉冲±4KV，静电接触4KV，空气放电8KV |
光电隔离 | 每通道独立光电隔离 |
串口保护 | 采用三级防雷防静电设计，支持4KV雷击防护 |
电磁兼容 | 4级 |
环境要求 | |
环境湿度 | 5%-95% |
工作温度 | -40℃至+80℃ |
抗震性 | 5~50Hz（X、Y、Z方向2G/30分钟） |
防护等级 | IP63 |
冷却方式 | 自然风冷 |
其他 | |
机械结构 | DIN导轨式卡槽固定 |
整机尺寸 | 124*89*27（mm） |
整机重量 | 230g |
安全性 | 内置独立硬件加密电路 |
MTBF | >70000小时 |
【产品尺寸、安装规范】

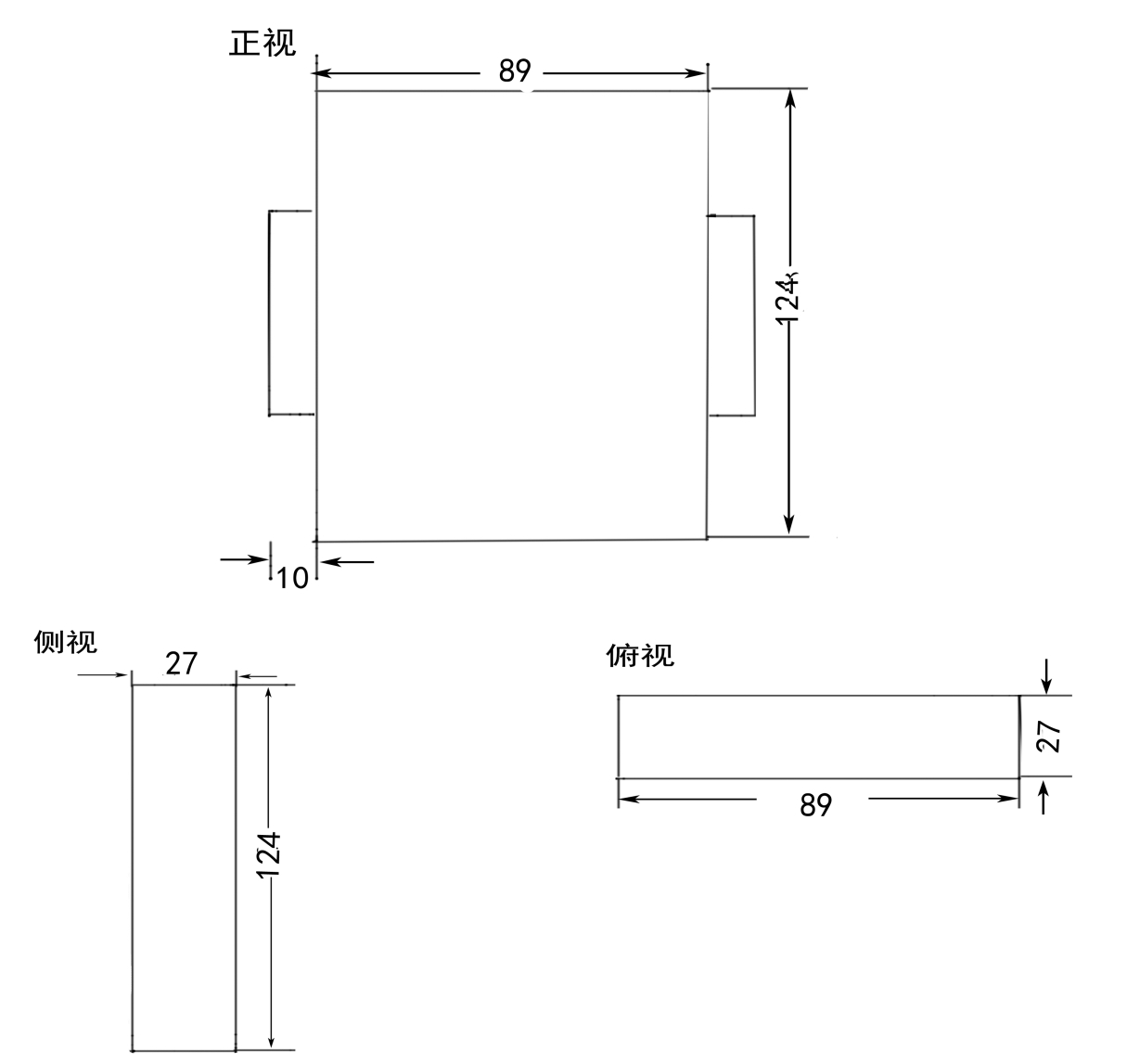

1.1 外观/安装尺寸图
设备为导轨式安装，其安装尺寸如下
1.12面板介绍

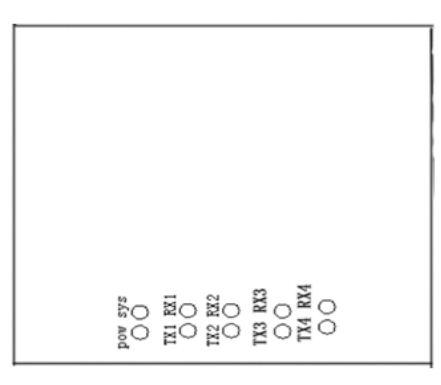

设备正面板示意图如下：
面板印字 | 指示灯颜色 | 功能定义 | 状态说明 |
POWER | 绿色 | 电源指示灯 | 指示灯常亮 |
SYS | 红色 | 运行指示灯 | 一秒闪一次 |
TX1 | 绿色 | 串口1发送指示 | 数据发送时闪烁 |
RX1 | 红色 | 串口1接收指示 | 数据接收时闪烁 |
TX2 | 绿色 | 串口2发送指示 | 数据发送时闪烁 |
RX2 | 红色 | 串口2接收指示 | 数据接收时闪烁 |
TX3 | 绿色 | 串口3发送指示 | 数据发送时闪烁 |
RX3 | 红色 | 串口3接收指示 | 数据接收时闪烁 |
TX4 | 绿色 | 串口4发送指示 | 数据发送时闪烁 |
RX4 | 红色 | 串口4接收指示 | 数据接收时闪烁 |

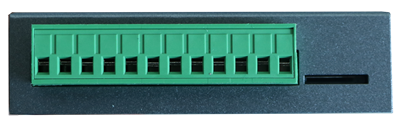

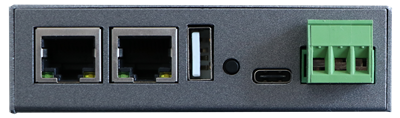

板示意图如下

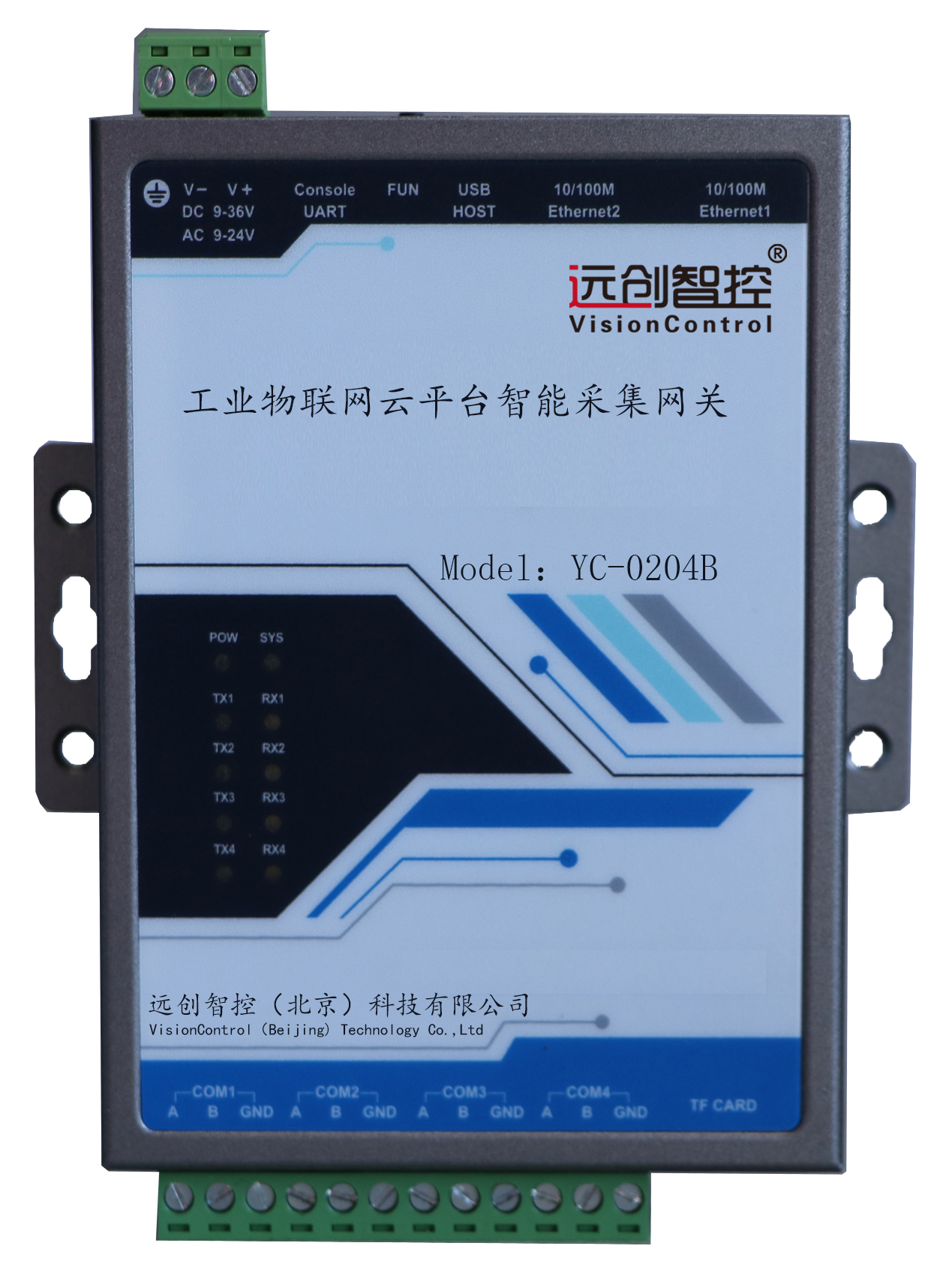

【产品图片】
