一、项目背景与需求目标

  在工业自动化领域，西门子S7-200PLC应用广泛，但因硬件限制缺乏以太网接口，无法直接与上位机进行以太网通讯，限制了其在现代工业自动化系统中的应用拓展。本项目旨在解决这一痛点，实现PLC与上位机之间的高效数据交互，满足工业自动化系统对设备远程监控、数据实时采集与分析的需求，提高生产效率、优化生产流程并降低运维成本。

二、解决方案与产品选型

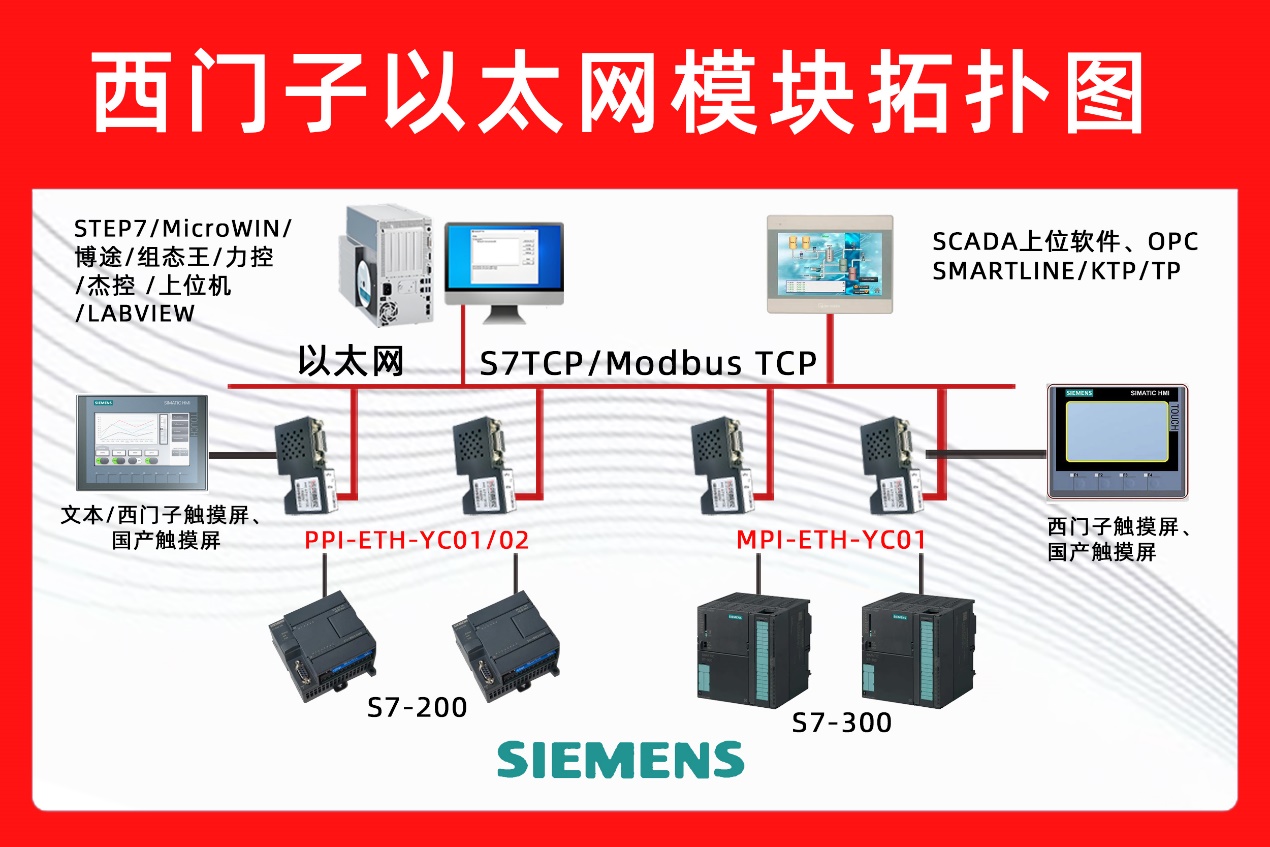

  为实现目标，选用远创智控PPI-ETH-YC01以太网模块。该模块专为西门子S7-200PLC设计，能将PPI通讯协议转换为ModbusTCP协议，实现PLC与上位机的以太网通讯。其特点包括协议转换功能、兼容性强、高性能通讯和易于配置。上位机采用支持ModbusTCP协议的MicroWIN软件进行编程与监控，方便与模块连接，实现对PLC的程序下载、在线监控、数据读写等功能。

三、实施过程

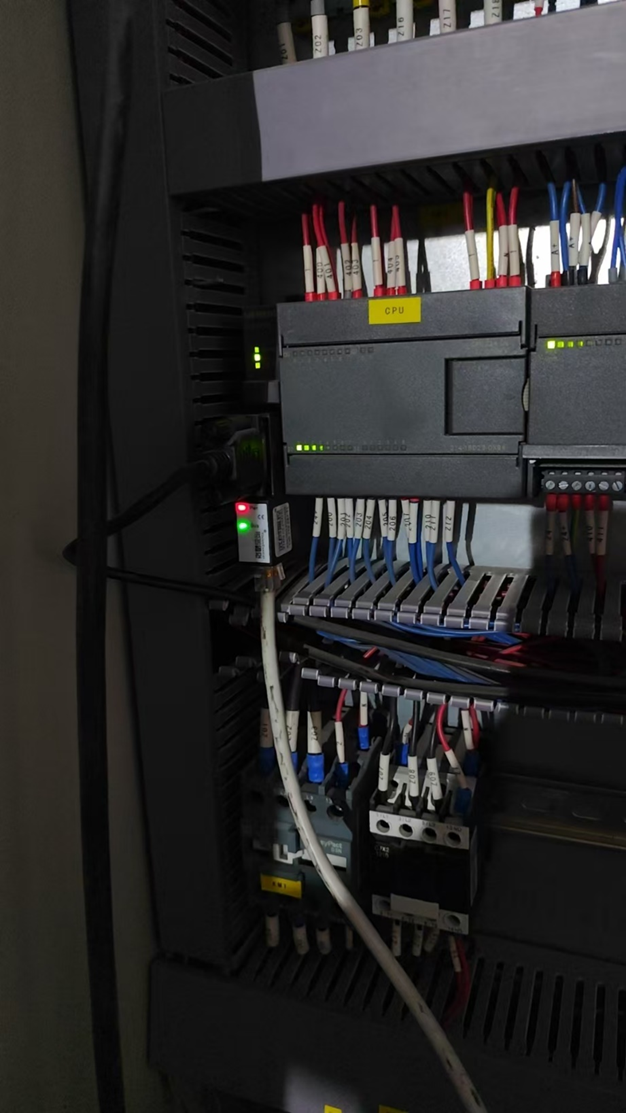

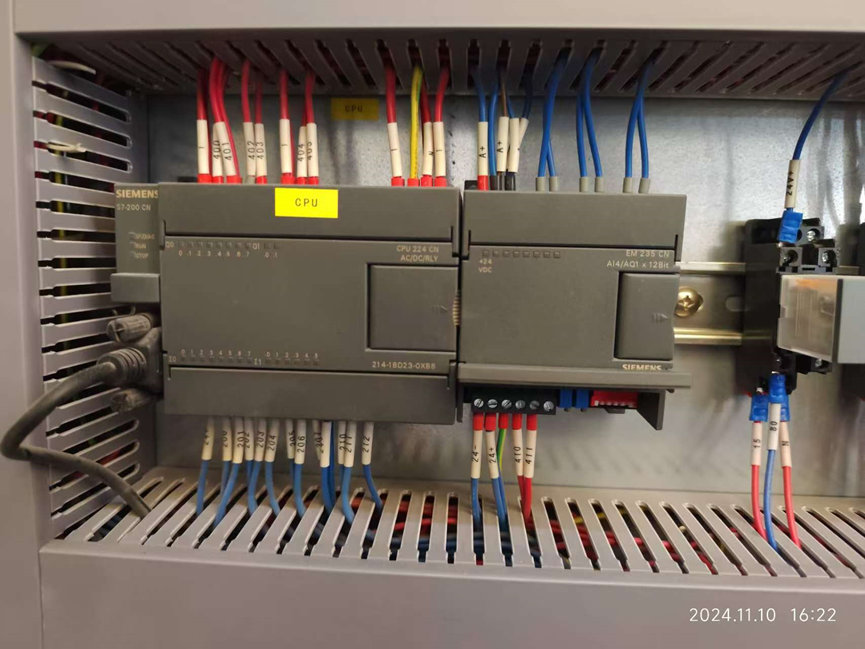

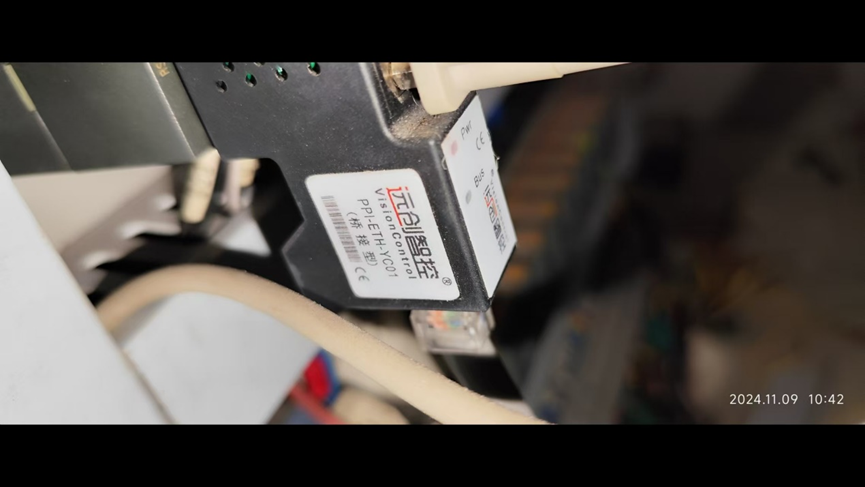

  硬件安装：将PPI-ETH-YC01以太网模块的PPI接口与S7-200PLC通讯口相连，再将其以太网接口通过网线连接到工业交换机或路由器，确保网络连接正常。

模块配置：接通电源后，通过配置软件对模块进行参数设置，包括网络参数、PLC的PPI通讯参数以及数据映射关系。

上位机配置：在上位机安装并打开MicroWIN软件，新建项目工程，选择ModbusTCP通讯协议，输入模块IP地址和端口号，建立通讯连接，编写PLC控制程序并下载到PLC，配置数据监控窗口。

系统调试：检查PLC与模块之间的PPI通讯以及上位机与模块之间的以太网通讯，对出现的问题及时排查与解决，直至系统稳定可靠运行。

四、应用效果、性能数据与经济效益

  应用效果：实现PLC与上位机以太网通讯，操作人员可在上位机实时监控PLC运行状态和生产数据，提高生产过程可视化程度和管理效率；方便对PLC进行远程编程、调试和维护，减少维护人员工作强度和现场操作安全隐患；利用以太网通讯高速特性，实现生产数据实时采集与传输，为生产决策提供数据支持，优化生产流程、提高产品质量和生产效率。

性能数据：PPI转以太网模块与S7-200PLC的PPI通讯波特率稳定为187.5Kbps，数据传输准确；模块与上位机以太网通讯速率100Mbps，满足大量数据实时传输需求，在监控100个PLC数据点时，上位机数据刷新周期平均1-2秒；模块长时间运行稳定性好，连续运行72小时以上未出现故障，环境适应能力强。

经济效益：减少人工巡检和现场操作频率，降低人力成本，每月节省约30%；提高设备运行和生产效率，减少故障停机时间和生产等待时间，设备利用率提高约20%，生产效率提升约15%；延长设备使用寿命，及时掌握设备运行状态并进行预防性维护，降低设备更新成本。

五、技术优势与价值

  技术优势：协议转换高效可靠，确保数据快速准确传输；即插即用，配置简便，缩短系统集成时间和成本；强大的抗干扰能力，适应工业现场恶劣环境；支持多设备连接，满足大型自动化系统数据共享与协同需求。

价值：提升设备智能化水平，使老旧PLC融入现代工业自动化网络，延长设备使用寿命；推动工业自动化发展，为类似设备通讯难题提供解决方案，具有推广应用价值，促进工业企业数字化转型和智能化制造进程；增强企业市场竞争力，满足客户对生产过程透明化、智能化的需求，提高产品质量和服务水平。

六、总结与展望

  本文介绍的基于西门子S7-200PLC和PPI-ETH-YC01以太网模块的以太网通讯应用配置案例，展示了该方案在解决老旧PLC通讯问题方面的实用性。通过实际应用，实现了PLC与上位机的高效数据交互，提高了生产效率、降低了运维成本，为企业带来显著经济效益，也为工业自动化领域类似设备升级改造提供参考。未来，随着工业物联网和智能制造的发展，期待继续推出创新产品和技术，提升工业自动化设备通讯性能和智能化水平，我们也会不断探索应用新技术，满足工业自动化需求。
