一、行业背景与项目概况

1.1 医药制造行业需求

在医药行业严格执行 GMP 质量管理规范与智能制造升级的双重驱动下，无菌灌装生产线成为药品生产环节的核心装备，行业核心诉求聚焦于生产过程全闭环管控、工艺参数精准稳定、设备运行状态实时监控、生产数据不可篡改追溯、运维操作合规可查。数据显示，2021-2025 年国内医药无菌生产线智能化改造市场年均增速达 12.3%，老旧灌装设备的网络化、无线化升级是行业刚需。三菱 FX3U 系列 PLC 凭借高稳定性、抗干扰性强的优势，广泛应用于药液灌装、封口、检漏、贴标、理瓶等核心工序控制，但大量在役 FX3U PLC 无原生以太网接口，仅配备单一 RS-422 圆形串口，无法满足多设备并发通讯、无线远程管控、生产数据实时上传的医药生产要求，同时有线布线不符合无菌车间 GMP 洁净规范，成为医药生产线数字化升级的核心瓶颈。

1.2 项目概况

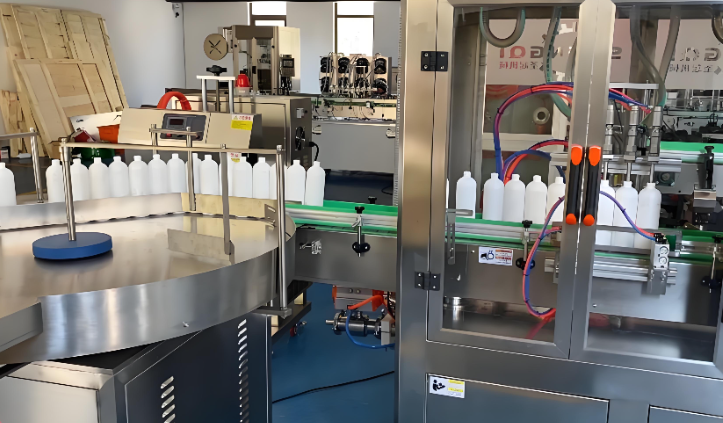

本项目为某制药企业无菌注射液灌装生产线升级工程，生产线完成洗瓶、烘干、灌装、封口、检漏、包装全流程自动化作业，核心设备配置如下：

核心控制单元：三菱 FX3U-48MR PLC，无以太网接口，仅配置 RS-422 MD8 圆形串口，负责灌装量精准控制、输送速度调节、封口温度调控、故障联锁保护等逻辑控制，支持三菱 MC 协议与 Modbus RTU 协议，遵循 FX 系列编程口通讯标准。

现场监控终端：工业触摸屏，采用 Modbus TCP 协议，用于现场灌装参数校准、设备状态可视化、无菌车间异常报警，仅支持以太网 / 无线以太网通讯。

上位管理系统：工业计算机 + 医药行业 MES 生产执行系统，基于 Modbus TCP 协议，实现生产工单下发、灌装数据追溯、设备远程监控、合规报表自动生成，需无线方式与 PLC 实时交互数据。

工况特征：灌装线遵循 GMP 无菌生产要求，车间密闭洁净、无外露杂物，设备布局固定且严禁杂乱线缆；现场存在泵体、电机电磁干扰，传统有线布线易积尘、滋生微生物，不符合洁净车间规范，且维护操作需严格遵守无菌流程。

1.3 项目核心目标

搭建合规无线通讯链路，实现三菱 FX3U PLC 与触摸屏、MES 上位机的双向无线并行通讯，保障无菌灌装流程稳定合规。

借助 YC8000-FX-S 无线模块，实现 PLC 程序远程下载、上载与在线调试，替代现场有线接线，满足 GMP 洁净要求。

不修改 PLC 原有控制程序，快速完成无线部署，最大限度缩短灌装线停产改造时间。

保障无菌车间复杂工况下无线通讯长期稳定，实现灌装数据全流程不可篡改追溯，符合医药行业 GMP 管控与数字化生产要求。

二、项目痛点、选型与实施过程

2.1 核心技术痛点分析

协议与接口壁垒，通讯不符合 GMP 规范：FX3U PLC 采用 RS-422 串口 + Modbus RTU 协议通讯，触摸屏、MES 系统均为 Modbus TCP 以太网协议，协议不兼容导致数据孤岛。PLC 唯一串口无法支撑现场操作、远程管控、程序调试并发访问，有线布线在无菌车间易产生卫生死角，违反 GMP 洁净要求，且电磁干扰易导致灌装参数偏差。

运维流程繁琐，改造成本高：传统 PLC 调试需技术人员穿戴无菌装备进入车间接线，单次运维耗时超 2.5 小时，月均运维成本约 4500 元。更换带网口 PLC 需投入 6 万元以上设备成本，停产改造超 4 天，有线布线额外增加清洁消杀成本，与医药企业合规生产、降本增效目标相悖。

布线灵活性差，适配无菌场景不足：无菌车间设备定期消杀移位，有线布线重新施工难度大，且线缆外露易破坏车间洁净度，严重影响生产连续性与合规达标率。

2.2 解决方案选型

经 GMP 工况适配测试与兼容性验证，项目选用远创智控 YC8000-FX-S 无线以太网模块作为核心通讯转换设备，该模块专为三菱 FX 系列 PLC 设计，无线免布线特性完美适配医药无菌车间需求，核心优势如下：

无线 + 有线双兼容，多设备并发：集成 1 路 RS-422 圆形串口、1 路 RJ45 网口，内置 WiFi 模块，支持 AP、STA、AP+STA 三种模式，可同时连接触摸屏、上位机、编程电脑，最大支持 32 个 TCP 连接，解决串口资源不足与有线布线 GMP 合规问题。

多协议透明转换，传输稳定：实现 RS-422 与以太网 TCP/IP 双向透明传输，兼容 MC 协议、Modbus TCP 协议，无需开发通讯程序，无线传输无遮挡距离达 100 米，抗干扰、防尘洁净，适配无菌车间环境。

工业级洁净设计，部署便捷：35mm 导轨安装，支持 PLC 编程口取电或 24V 外接电源，无多余外露线缆，工作温度 0℃~60℃，防护性能适配医药车间，MTBF 超 10 万小时，支持固件在线升级。

兼容广泛，操作简易：适配三菱 GX Works2、GX Developer 编程软件，兼容主流工业触摸屏、医药行业 MES 系统，支持 WEB 与专用工具配置，无需专业编程基础，调试高效合规。

2.3 实施过程

硬件安装：断电后将 YC8000-FX-S 模块安装于灌装线电控柜内部导轨，用专用 RS-422 线缆连接 PLC 圆形串口，部署工业级无线 AP 覆盖无菌灌装区域，确保信号无死角且不破坏车间密闭性。

无线组网：配置无线 AP 参数，搭建车间专用局域网，模块设为 STA 模式接入 AP，触摸屏、上位机接入同一网络，所有设备 IP 处于同一网段。

参数配置：上电后通过浏览器访问模块默认 IP，设置通讯协议为 MC 协议，匹配 PLC 波特率、数据位等串口参数，配置无线参数，全程不修改 PLC 控制程序。

联调测试：通过编程软件远程调试 PLC 程序；操作触摸屏验证灌装参数读写、设备监控功能；在上位机 MES 系统完成设备配置，测试工单下发、数据采集功能。整体部署调试耗时≤1 小时，实现不停产洁净升级。

三、网关功能介绍

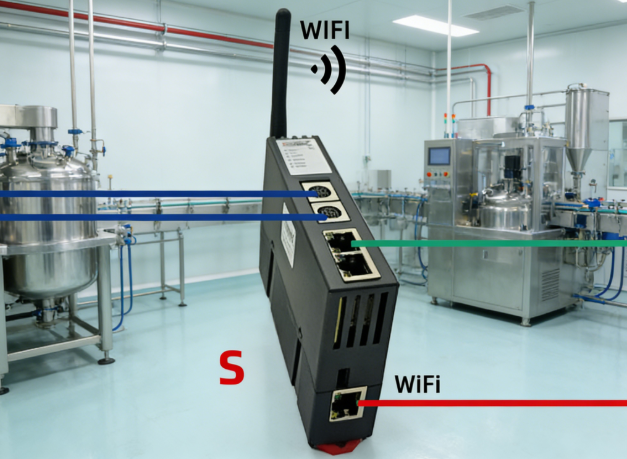

YC8000-FX-S 是三菱 FX 系列 PLC 专用串口转以太网无线网关，核心功能适配医药无菌灌装生产线需求：

协议转换与无线传输：实现 RS-422 与以太网数据双向透明传输，完成 MC 协议与 Modbus TCP 转换，支持 PLC 程序远程调试，打通灌装线 “设备 - 管控” 无线数据链路。

多设备并发兼容：支持 32 个 TCP 连接，可同时对接触摸屏、MES 上位机、编程电脑，兼容 FX 系列全型号 PLC 与医药行业主流软硬件，系统扩展性强。

无线模式灵活，运维便捷：三种无线模式适配车间环境，WEB 与工具双配置方式，四路状态指示灯实时反馈运行状态，快速定位通讯故障。

安全洁净设计：内置数据校验机制，抵御电磁干扰；支持 WPA-PSK/WPA2-PSK/WEP 加密，保障生产数据安全；无线免布线设计，符合 GMP 无菌车间规范，低功耗适配 24 小时连续作业。

四、技术架构设计

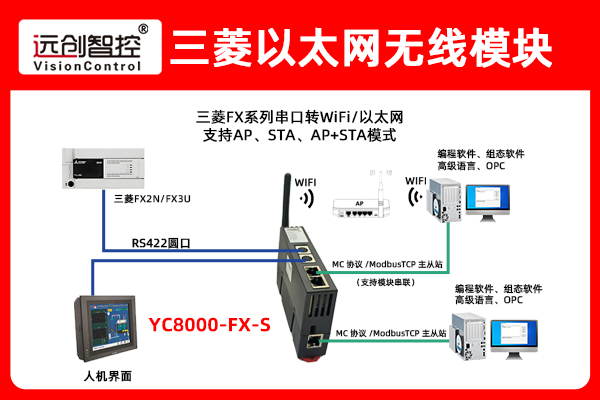

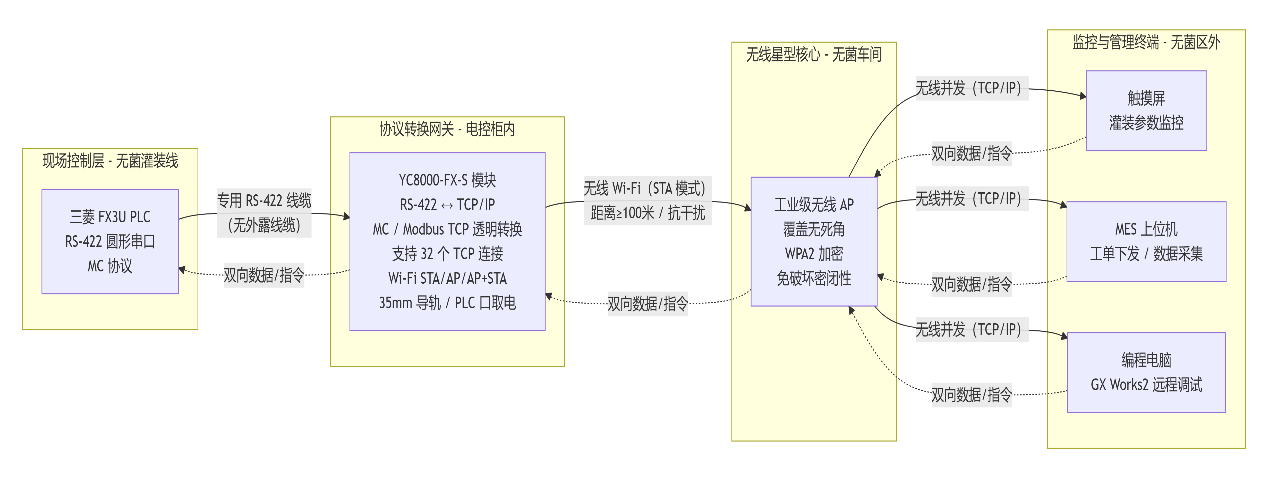

系统采用无线星型拓扑结构：三菱 FX3U PLC 通过 RS-422 串口连接 YC8000-FX-S 模块，模块经无线 AP 接入车间局域网，触摸屏、MES 上位机、编程电脑同步接入同一网络，形成 “PLC - 网关 - 多终端” 的无线并发通讯架构，实现现场灌装控制与远程生产管控并行运行，全程无外露线缆，符合 GMP 要求。

五、应用效果前后对比

改造前：PLC 与终端数据隔离，灌装参数调整滞后，运维需进入无菌车间、流程繁琐，有线布线违反 GMP 规范，月均通讯故障超 8 次，卫生整改耗时久。

改造后：双设备无线并行通讯稳定，数据传输零延迟；远程运维无需进入无菌车间，单次耗时降至 15 分钟内，月运维成本降低 72%；无线部署无多余线缆，完全符合 GMP 洁净要求，灌装线运行效率提升 15%，生产数据全程可追溯。

六、网关未来发展趋势

结合医药制造行业 GMP 规范与智能化需求，无线以太网网关将向以下方向升级：

无线性能与边缘计算融合：集成 Wi-Fi 6、5G 技术，提升传输稳定性；融合边缘计算，实现灌装参数本地预处理、设备故障提前预警。

安全与合规强化：新增 TLS/SSL 加密、双向身份认证、数据防篡改功能，保障医药生产数据安全传输，符合 GMP 与工业互联网安全标准。

国产化与多协议兼容：采用国产芯片，扩展 PROFIBUS、CANopen 等协议，适配医药灌装、冻干、包装全品类设备，构建国产化合规通讯生态。

无菌化与一体化集成：优化防护与洁净设计，适配无菌、冻干车间场景，对接医药行业云平台，实现远程配置、升级、监控一体化合规服务。

七、项目结论

本项目通过 YC8000-FX-S 无线以太网模块，成功解决医药无菌灌装生产线中三菱 FX3U PLC 协议不兼容、串口资源匮乏、有线布线违反 GMP 规范、运维效率低下等核心问题。模块凭借无线通讯、协议转换、多设备并发的优势，实现 PLC 与触摸屏、MES 上位机的无缝无线互联，无需修改 PLC 程序，具备改造成本低、部署快、运维简、洁净合规的特点。

该方案为医药制造、生物制剂、无菌包装等对生产环境与合规性有严苛要求的自动化生产线，提供了老旧 PLC 无线网络化改造的标准化解决方案，既满足生产数字化管控、数据全链路追溯的核心需求，又保障灌装线 24 小时连续稳定运行，完全契合医药行业 GMP 合规化、智能化升级趋势。未来，无线网关将持续赋能医药工业，推动制药设备向无线化、数字化、洁净化方向深度发展。
