远创智控(北京）科技有限研发的远创智控ETH-YC模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。PLC转以太网模块用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备  联网和数据采集。支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。直通型和桥接型可拨码选择，直通型的九针母口，可以连西门子和Proface触摸屏和主站，桥接型的九针母口可以连非西门子触摸屏。不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

MPI&PPI-ETH-YC01 以太网模块触摸屏以太网通讯

一、 西门子 KTP/TP 系列触摸屏通讯

MPI&PPI-ETH-YC01 模块可以和西门子的 KTP/TP 系列触摸屏以太网通讯，这里以 KTP700 为例介绍参数设置。

1、新建项目；

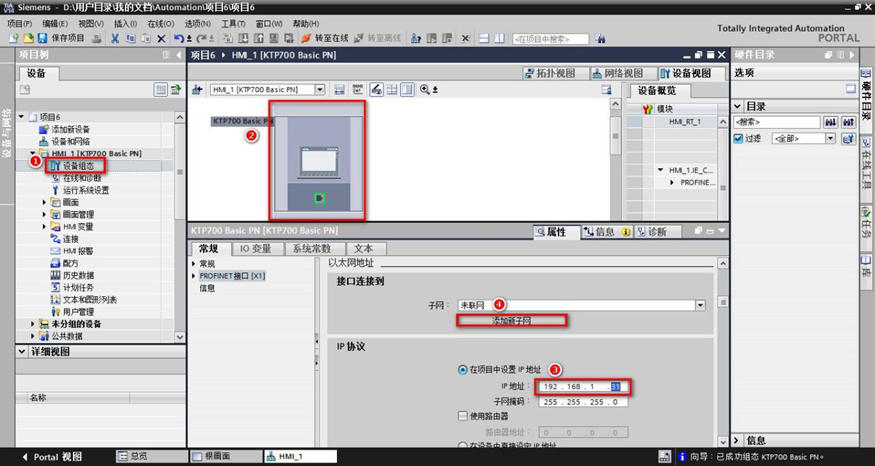

2、添加触摸屏设备；

3、新建【连接】，在【通信驱动程序】中选择 SIMATIC S7 300/400，在【HMI 设备】-【地址】填入触摸屏的 IP 地址，在【PLC】-【地址】填入 ETH-YC模块的 IP 地址。
