内容摘要

西门子PLC200,CPU226本身不具备以太网通讯接口,但选用远创智控的PPI-ETH-YC01(桥接型)模块能满足客户要求。S7-200,CPU226一个通讯口和变频器/仪表自由口通讯,另一通讯口上位机以太网通讯的同时,还可以跟国产步科触摸屏通讯。

以太网模块功能介绍

远创智控研发的型号PPI-ETH-YC01以太网模块用于西门子S7-200/SMART /S7-200PLC的以太网数据采集,非常方便构建生产管理系统。

远创智控PPI-ETH-YC01不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。

现有的网络和设备要求

客户车间内有20台设备,控制系统采用西门子PLC200,型号为CPU226,一个通讯端口已用于和变频器/仪表的自由口通讯,另一通讯端口连接了一台国产步科的触摸屏作为人机界面。

要求为客户建立一套远程设备监控和生产管理系统,能够在总经理室监控20台设备的运行状态以及统计生产信息;现场不适合有线网络布局,希望采用无线通讯解决。将来能够通过互联网实现远程控制和监控。

方案简述
西门子PLC200,CPU226本身不具备以太网通讯接口,但选用远创智控的PPI-ETH-YC01(桥接型)模块能满足现场要求。拔去步科触摸屏与CPU226的通讯电缆,将PPI-ETH-YC01以太网模块插入到CPU226通讯端口,然后将触摸屏通讯电缆插头插入PPI-ETH-YC01模块的X2母口。CPU226一个通讯口和变频器/仪表自由口通讯,另一通讯口上位机以太网通讯的同时,还可以跟步科触摸屏进行通讯。

01硬件接口图

PPI-ETH-YC01模块接口图

02设备通讯改造图

设备通讯改造图

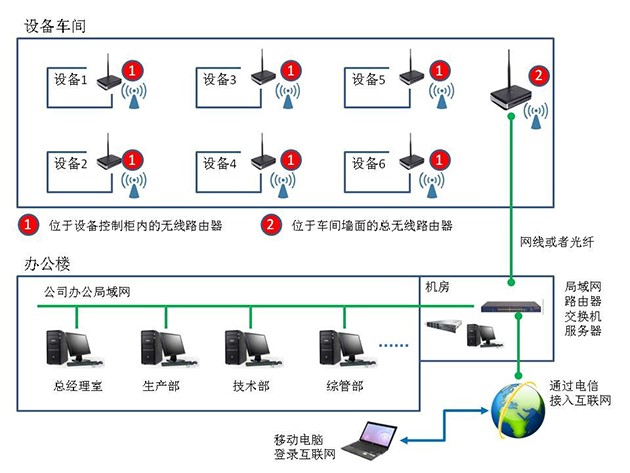

03设备信息化架构图

设备信息化架构图

系统软硬件技术需求
每台PLC设备需要增加一个PPI-ETH-YC01以太网通讯模块和一个无线AP;
用于监控的计算机(带网卡)一台和一个无线AP。
