3路RS232转PROFINET自由协议网关

1.    产品功能

            型号:YC-RSPN-002(三路)

     三路 RS232转PROFINET自由协议网关实现 PROFINET 网络与串口通讯协议网络之间的数据通讯,可分别连接三路 RS232串口设备到PROFINET 网络,并且支持具有不同通讯波特率和其它设置。即将串口通讯协议设备转换为 PROFINET 网络设备。

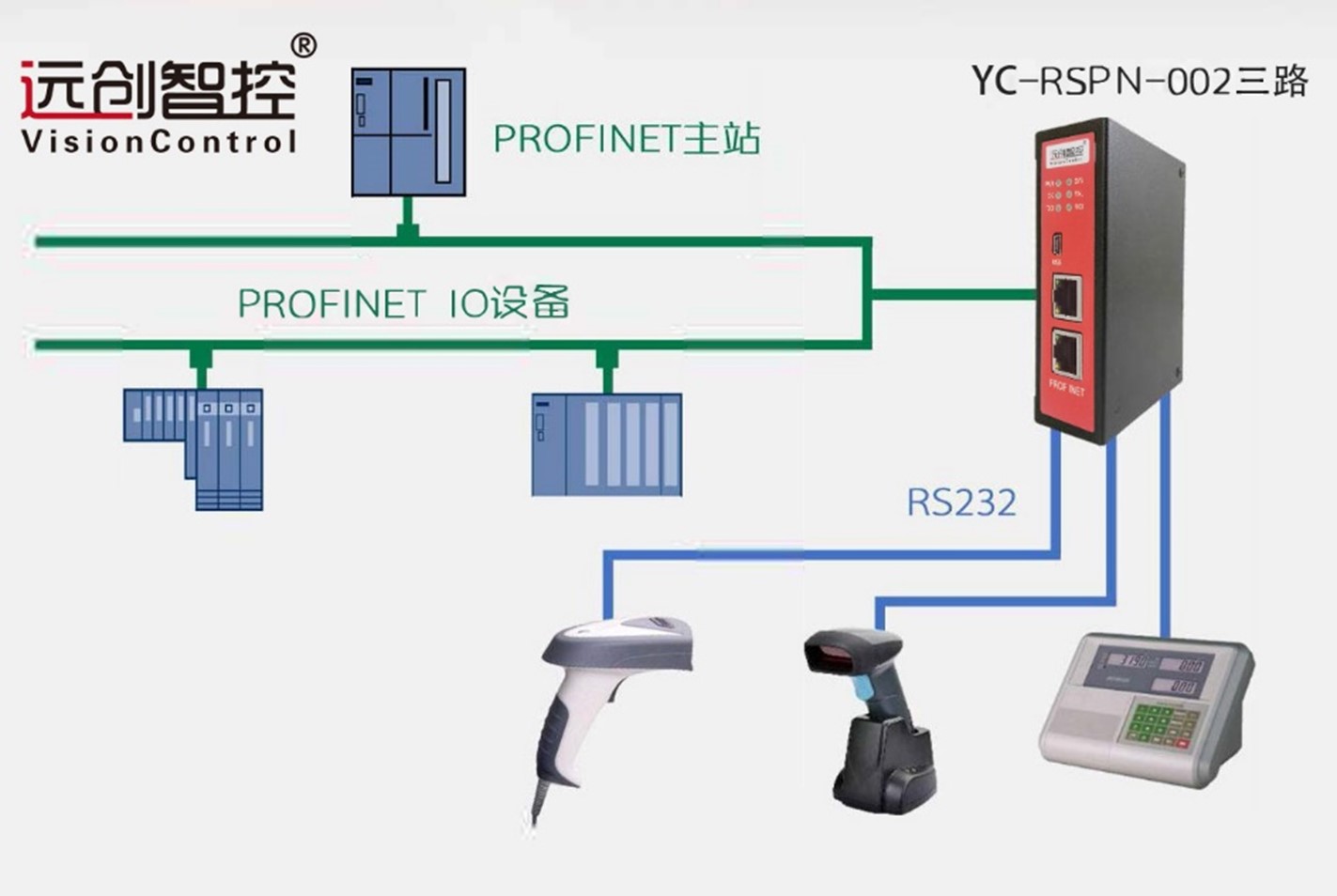

2.    产品拓扑图




3.    产品外观




4.   技术指标

 Ø  YC-RSPN-002(三路)PROFINET 一侧为 PROFINET 从站,在 RS232 一侧可以将工作模式设置为主从模式或者生产者消费者模式;

Ø  支持标准的 PROFINET IO 协议;

 Ø  PROFINET 支持的最多 16 个槽位,支持最大的输入字节数为 1440 字节,最大的输出字节为 1440 字节,输入输出字节的长度由 TIA Portal 设定;

Ø  支持的模块类型:

 Ø Input 002 bytes

Ø  Input 004 bytes

Ø  Input 008 bytes

Ø  Input 016 bytes

Ø  Input 032 bytes

Ø  Input 064 bytes

Ø  Input 128 bytes

Ø  Input 256 bytes

Ø  Input 512 bytes

Ø  Output 001 byte

Ø  Output 002 bytes

Ø  Output 004 bytes

Ø  Output 008 bytes

Ø  Output 016 bytes

Ø  Output 032 bytes

Ø  Output 064 bytes

Ø  Output 128 bytes

Ø  Output 256 bytes

Ø  Output 512 bytes

Ø  支持三路 RS232 接口,可以插入不同的串口设备,支持主从模式,生产者消费者模式;

 Ø  主从模式下最大支持添加 500 个交换命令;

 Ø  生产者消费者模式最大支持添加 1000 个交换命令,元素最大支持 2000 个;

 Ø  RS232 参数规格:

 支持波特率:1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 35700bit/s, 38400bit/s, 57600bit/s, 115200bit/s 其它波特率可以定制。

 校验方式:无,奇,偶

  数据位:7, 8 位

  停止位:1 位、2 位

 Ø  供电:24VDC(±5%),最大功率 3.5W

 Ø  工作环境温度:-25~55℃,湿度≤95%

 Ø  外形尺寸:34mm(宽)×110mm(高)×70mm(厚)

 Ø  安装方式:35mm 导轨

 Ø  防护等级:IP20
