跨网段网络耦合器（无线）

1.产品简介

YC8000-PN-S是一款高性能协议转换网关，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于西门子带以太网接口的PLC（S7-1200/1500、S7-300PN、S7200 SMART等）、西门子以太网模块（CP243-1、CP343-1等）的以太网数据采集，非常方便构建生产管理系统。 模块集成WiFi功能，支持AP模式、STA模式和AP+STA模式，非常方便构建WiFi网络，直接通过WiFi进行PLC编程、数据采集、数据交换和跨网段访问。
远创智控YC8000-PN-S的LAN1/LAN2/WiFi具备跨网段功能，能将LAN1口的S7TCP协议转换成LAN2/WiFi接口的ModbusTCP协议和NetS7协议，LAN2/WiFi支持ModbusTCP主从站通讯功能。

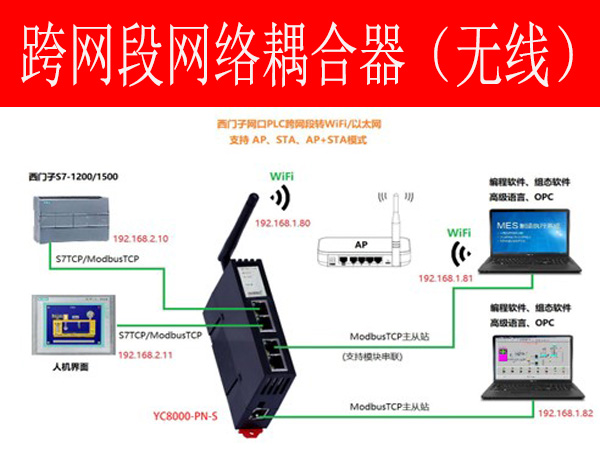

2.西门子PLC跨网段转以太网模块拓扑图

3.YC8000-PN-S功能

1、安装在35mm的导轨上，LAN1为四端口的RJ45，具备交换机功能，此端口连接PLC；LAN2为单端口RJ45，可以连接触摸屏或上位机系统；WiFi外置高增益天线，可连接上位机；XCNet外接24VDC电源供电。

2、集成WiFi功能，支持AP模式、STA模式和AP+STA模式。

3、通过WiFi可进行PLC编程、数据采集、数据交换和跨网段访问。

2、集成WEB服务器，通过网页可设置设备参数和运行诊断；也可以通过Device工具进行配置；可以任意从LAN1/LAN2接口或WiFi进行配置。

3、实现NAT功能，模块可配置4组转发端口，每组转发端口可多个TCP或UDP连接；

4、可实现SmartIE系列触摸屏连接S7-1200、S7-1500等PLC。

5、LAN2/WiFi接口可支持ModbusTCP服务器功能，可以将LAN1口连接的PLC映射成LAN2/WiFi接口的ModbusTCP服务器。

6、LAN2/WiFi接口可实现TCP客户机，基于ModbusTCP或者S7TCP协议，实现PLC之间数据交换，ModbusTCP仪表数据读取。

7、LAN2/WiFi接口可支持NetS7协议服务器功能，可以将LAN1口连接的PLC映射成LAN2/WiFi接口的NetS7协议服务器。

8、LAN2/WiFi接口最多可支持32个上位机访问。

9、支持OPC通道的SCADA（上位组态软件）以OPC方式与PLC通讯。

10、支持用户侧通过以太网实现固件更新，一次购买，永久升级。

4.技术指标
