Modbus总线协议转换网关

MOBUS RTU转ModbusTCP网关FANUC 机器人MODBUS TCP
点击:363发布时间:2023-07-22


远创智控YC-RTU-TCP网关产品,可以实现RS232/485设备便捷联网,支持网口和串口互传数据,支持透明传输、MODBUS TCPMOBUS RTU互转、连接服务器支持上传心跳或自定义ID,支持MQTT协议.机器硬件自带10/100M网口,RS232RS485接口,方便客户集成。 产品固件可升级,支持协议定制,支持硬件定制服务.



5.设备参数配置

5.1第一种方式-直连电脑配置

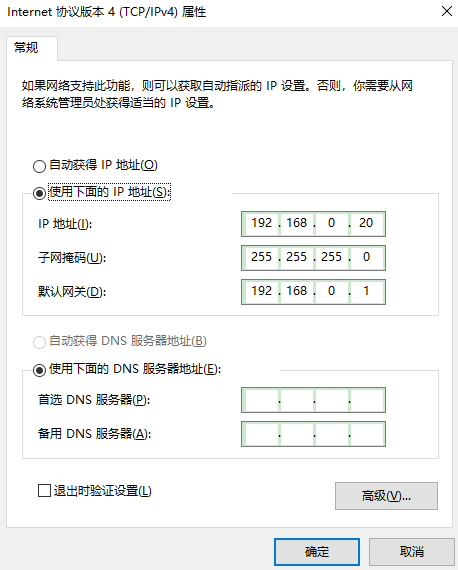

5.1.1网线直接连电脑,电脑对应的网卡设置一个固定IP,直连电脑一般设CIP,如下图可以设成192.168.0.20,也可以设成其它网段。




5.1.2打开远创智控YC-RTU-TCP设备配置软件

选择广播地址-点击扫描按钮,左上角为扫描到的设备,如果扫描不到,注意先点获取电脑IP,然后切换广播IP


5.1.3根据需求修改参数。


5.1.4远创智控YC-RTU-TCP配置参数

选中左上角设备IP-点击配置按钮




5.1.5 下方提示配置成功






6.通信测试



6.2 modbus通信测试

 6.2.1配置工作模式为modbus服务器模式


6.2.2配置后如下图测试,实现MODBUS TCPMODBUS RTU协议互转
