Modbus TCP转Profibus DP网关profibus主站模拟软件

远创智控YC-DPM-TCP 网关。在Profibus总线侧作为主站，在以太网侧作为ModbusTcp服务器功能，

下面是介绍远创智控YC-DPM-TCP主站网关组态工具的配置方法

1.Profibus主站组态工具安装

执行资料光盘中的安装文件setup64.exe或setup.exe安装组态工具。安装过程中一直选择Next即可，安装完成后程序会在开始菜单中出现。

2.制作YC-DPM-TCP网关配置文件

 双击上图红框中的程序，出现组态软件主界面

3. 导入Profibus从站的GSD文件，本例中导入我公司的Profibus转Modbus网关的GSD文件。

4. 添加Profibus主站。双击红框中的主站，在弹出的对话框中可以设置主站的站地址，使用默认地址确定即可，之后会将其添加到右侧的Profibus总线。

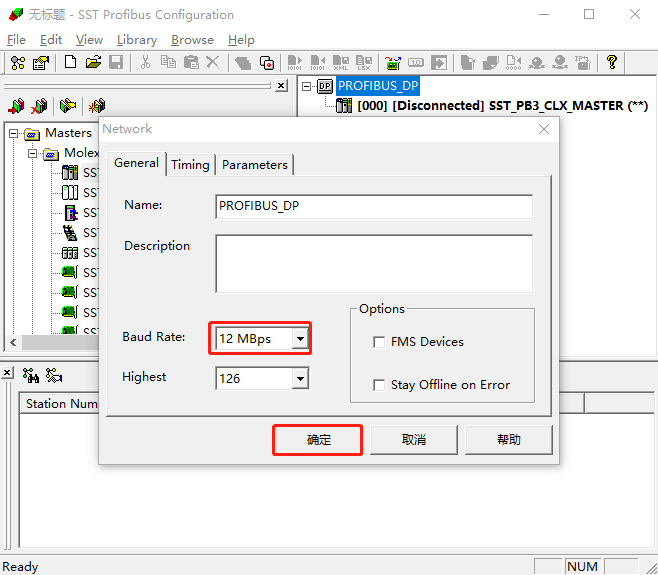

5. 双击PROFIBUS-DP图标，在弹出的对话框中设置Profibus波特率，波特率选择实际需要的波特率（本网关最大支持3Mbps的波特率，设置时请注意。如果选择6M、12M，网关则实际运行在3Mbps），设置完成后单击确定按钮关闭对话框。

6.添加Profibus从站。在左侧设备列表双击需要添加的Profibus从站。

7. 在弹出的对话框中设置Profibus从站的站地址。

8. 从站参数设置完成后配置其IO数据，将需要添加的从站IO数据按顺序添加到从站。首先选择Modules标签页，单击Add按钮在弹出的对话框中添加需要的IO数据模块。

9. 某些从站的IO数据模块需要设置扩展参数，如需设置先选择IO数据模块，然后单击Properties按钮，在弹出的对话框中设置。

10. 保存生成的组态文件。

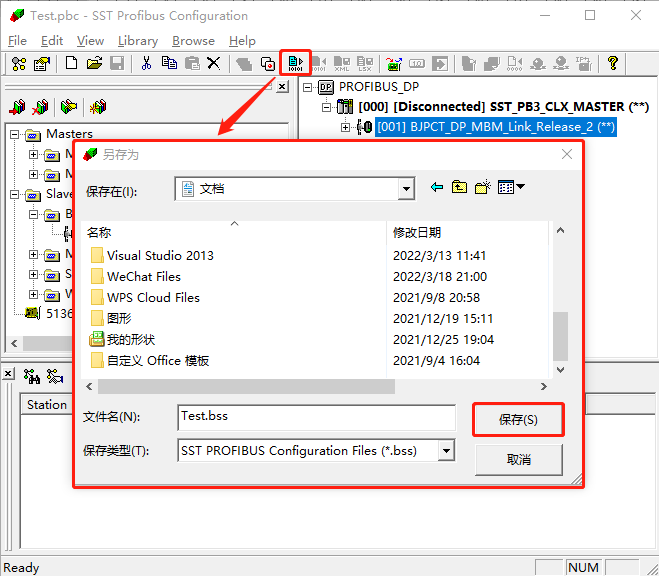

11. 将组态文件导出为配置文件，导出的配置文件扩展名为.bbs。导出的配置文件用来供YC-DPM-TCP配置软件使用。至此，YC-DPM-TCP的配置文件制作完成
