PROFIBUS-DP主站转ETHERNET/IP网关profibus dp头接线图解

远创智控YC-DPM-EIP是自主研发的一款PROFIBUS-DP主站功能的通讯网关。该产品主要功能是将各种PROFIBUS-DP从站接入到ETHERNET/IP网络中。

本网关连接到PROFIBUS总线中作为主站使用，连接到ETHERNET/IP总线中作为从站使用。

1. 产品特点

◆ PROFIBUS-DP/V0 协议符合GB/T 20540-2006： 测量和控制数字数据通信2, 工业控制系统用现场总线第3 部分：PROFIBUS 规范；

◆ PROFIBUS-DP 作为主站，最大波特率达到12M；

◆ PROFIBUS-DP 作为主站，最大可接DP从站数量32个，单个DP从站通3, 讯数据不超过244个字节；

◆ 网关做为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。

 ◆ 以太网 10/100M 自适应，具有 IP 地址探测功能。

◆ 支持 ODVA 标准 EtherNet/IP 通信协议。

◆ 输入输出字节数：输入字节数最大490 Bytes、输出字节数最大490 Bytes。

2. 硬件电气规范

2.1 电气参数

◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE；

◆ 工作环境温度：-40～85℃，湿度≤95%；

◆ 防护等级：IP20；

2.2 PROFIBUS总线的电气连接

◆ 最大波特率可以达到12M稳定运行；

 ◆ PROFIBUS总线最大可接126个DP从站，建议每32个DP从站加装一个中继器，以保证总线信号质量；由于内部存储器总容量限制，如果每个站数据量较多，则DP从站的数量可能受到缩减。

◆ 采用标准9 针D 形PROFIBUS 插座（孔）。建议用户使用标准PROFIBUS插头及标准PROFIBUS 电缆。有关PROFIBUS安装规范请用户参照有关PROFIBUS 技术标准。

2.3 ETHERNET/IP的电气连接

 ETHERNET/IP采用标准的T568B接法，支持直连和交叉接线方式，如上图所示。ETHERNET/IP只需要连接以太网的1、 2、 3、 6这四根信号线即可实现通讯。用户需注意以太网线的屏蔽层连接良好。

3. 协议及数据转换

3.1 数据映射原理

◆ 远创智控YC-DPM-EIP网关作为PROFIBUS的主站，读取从站的数据存入PROFIBUS输入数据区，数据交换后缓存到ETHERNET/IP输入数据区；

 ◆ 远创智控YC-DPM-EIP网关作为ETHERNET/IP的从站，主站将数据写入ETHERNET/IP输出数据区，数据交换后缓存到PROFIBUS输出数据区，通过PROFIBUS总线下传至PROFIBUS从站；

3.2 从站状态监测功能

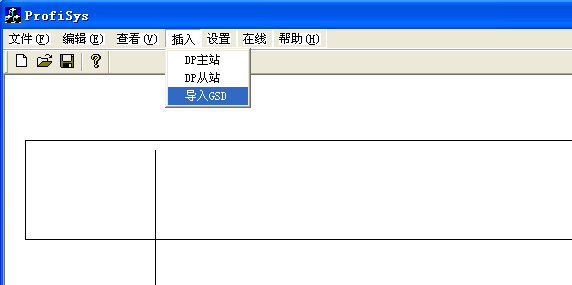

远创智控YC-DPM-EIP网关的gsd文件中，预置4个字节的从站状态监测位。

一个位代表一个DP地址的通讯状态。第1个位代表DP总线的0号地址站运行状态，第2个位代表DP总线的1号地址站运行状态，依此类推。

 对于PROFIBUS DP从站，状态为1，表示该站通讯正常，状态为0，表示该站掉线。

对于PROFIBUS DP主站，状态为1，表示所有从站都通讯正常，状态为0，表示目前总线上有未能正常通讯的从站。
