你们有没有遇到这样的问题？在生产管理系统中，数据互联互通是非常重要的，但ETHERCAT和CCLINK这两个协议之间的通讯一直是个大问题。今天，我给大家带来了一个好消息——远创智控YC-ECT-CCLK，这是一款让各种CCLINK总线和ETHERCAT网络互联的通讯网关，让你的生产管理系统更加智能高效！

YC-ECT-CCLK网关作为从站连接到ETHERCAT总线和CCLINK总线，可以同时从两边读写数据，并存入各自的缓冲区。随后，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。而且，YC-ECT-CCLK网关自主研发，性能可靠，让你的生产管理系统更加稳定。

配置 CCLINK 从站

注意几个参数设置的方式： CCLINK 站地址：通过拨码设置 CCLINK 波特率：通过通讯设置 CCLINK 占用站数：通过通讯设置（每个站支持最大 12 字节的通讯数据）

在 CC Link 的设置中，如下图所示。


点击站信息设置，在弹出的对话框中，将“站类型”选择成远程设备站

在 EC 主站中，将模块的波特率和占用站数设置与 PLC 设置一致，然后 CCLINK 应该可以成功连接。如下图所示，word_1 中第一个 0x04 表示波特率设置为 4（10Mbps），第二个 0x04 表示占用 4 个站。

CCLINK 波特率列表：

CCLINK 数据量列表：

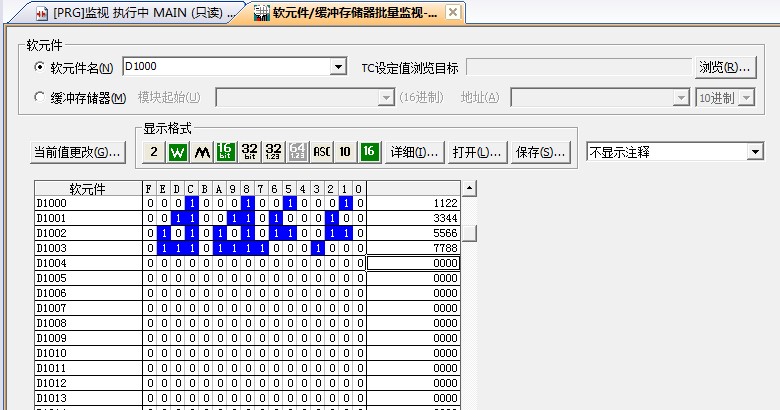

在线监视缓冲存储器，

配置 ETHERCAT 的输入输出长度

点击“连接从站”按钮，连接成功后其他按钮会变成可以点击的状态：

点击“读取配置”按钮后，显示网关目前的实际数据长度配置：

填写用户需要的输入、输出数据长度，注意数据长度是累加的，点击“写入配置”按钮：

 配置网关的 ETHERCAT 从站

新建工程后，在下图中 Device 的位置，添加 ETHERCAT 主站。

主站建立后，添加 ETHERCAT 从站。选择网关设备，点击 OK。

网关配置输入输出数据，  如下图所示，在 Slot 列表中，一共可以添加 16 条配置信息。右侧 dule 列表的每一条配置选项。

你是不是也曾经遇到过ETHERCAT和CCLINK之间的通讯问题？那么，YC-ECT-CCLK网关可以帮你解决这个问题，让你的生产管理系统更加高效智能！现在，你是否想要尝试一下呢？记得在评论区留言哦！
