项目背景

  在工业自动化领域，生产线的高效运行对于提高生产效率、降低成本至关重要。许多先进的生产线采用EtherCAT协议进行设备之间的通信，以实现高速、实时的控制。然而，一些企业的上层管理系统和监控设备采用ProfiNet协议，因此需要进行协议转换来实现不同系统之间的数据交互。

应用场景

某汽车制造企业的发动机生产线采用了欧姆龙（OMRON）的NJ501-1300PLC作为EtherCAT协议主站，控制着生产线的各个环节，包括机器人焊接、零部件装配等。而企业的生产管理系统采用西门子的S7-300PLC作为ProfiNet协议主站，需要实时获取生产线的运行数据，如生产进度、设备状态等。为了实现这一目标，选用了远创智控的YC-PNM -ECT协议转换网关。

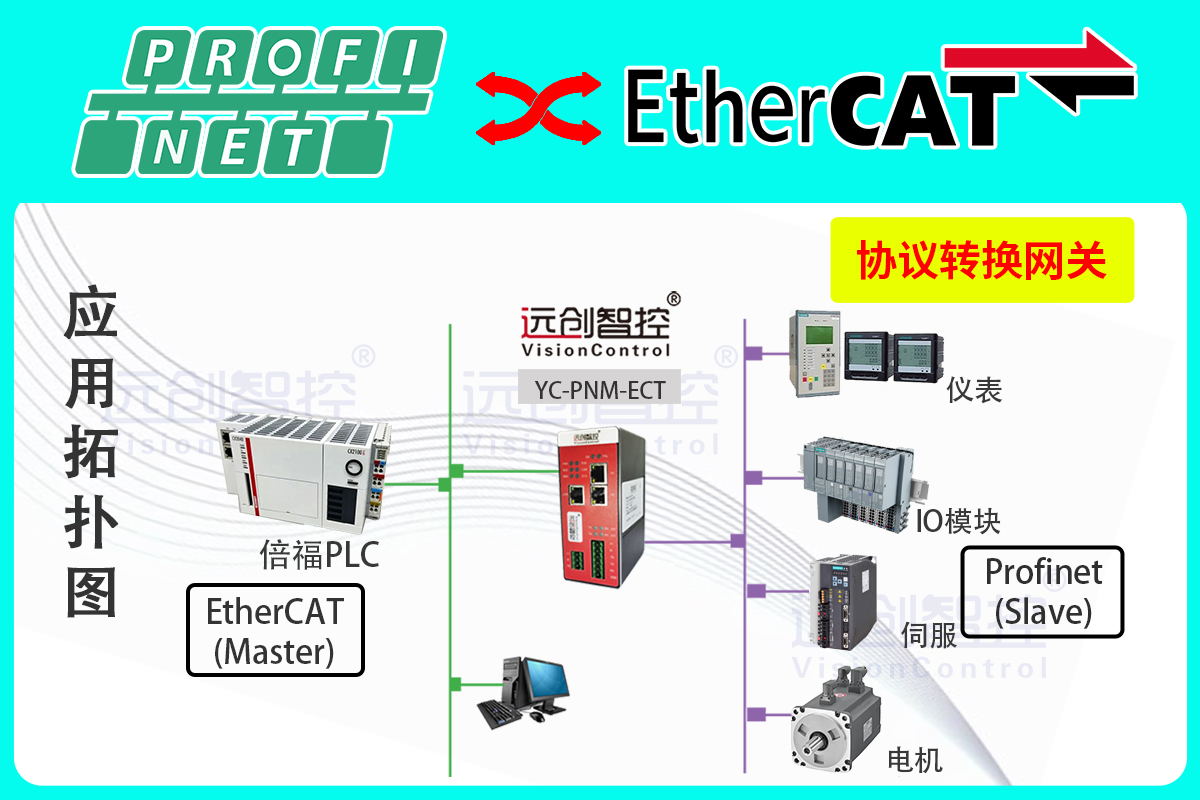

系统架构

· 发动机生产线：欧姆龙的NJ501-1300PLC作为EtherCAT协议主站，通过EtherCAT总线连接生产线的各种设备，如机器人控制器、传感器、执行器等。

· 协议转换网关：远创智控的YC-PNM -ECT协议转换网关，安装在生产线的控制柜内。它的一端连接欧姆龙PLC的EtherCAT接口，另一端通过以太网连接到企业的工业交换机。

· 生产管理系统：采用西门子的S7-300PLC作为ProfiNet协议主站，型号为CPU315-2DP。该PLC通过工业交换机与各台YC-PNM -ECT协议转换网关相连，实现对生产线数据的集中采集和管理。

实施过程

1. 硬件安装

o 将YC-PNM -ECT协议转换网关安装在生产线的控制柜内，确保其与欧姆龙PLC和工业交换机之间的物理连接可靠。

o 连接EtherCAT总线，将网关的EtherCAT接口与欧姆龙PLC的EtherCAT接口相连，同时将网关的以太网接口通过网线连接到工业交换机。

2. 参数配置

o 使用远创智控提供的配置软件，对YC-PNM -ECT协议转换网关进行参数设置。设置EtherCAT从站的相关参数，如设备地址、数据类型等，确保网关能够准确采集欧姆龙PLC发送的数据。

o 配置ProfiNet主站的相关参数，包括网关的IP地址、子网掩码、通信速率等，使其能够与西门子S7-300PLC进行正常通信。

3. 通信测试

o 在欧姆龙PLC上模拟发送一些生产数据，通过监控软件观察YC-PNM -ECT协议转换网关是否能够正确接收并将其转换为ProfiNet协议格式发送给西门子S7-300PLC。

o 在西门子S7-300PLC上编写程序，读取转换后的数据，验证数据的准确性和完整性。

应用效果

· 提高生产效率：通过实时获取生产线的运行数据，生产管理系统能够及时调整生产计划，优化生产流程，提高了生产线的整体效率。

· 增强系统集成性：YC-PNM -ECT协议转换网关实现了EtherCAT协议和ProfiNet协议之间的无缝转换，使生产线的控制系统和生产管理系统能够更好地集成在一起，提高了企业的信息化管理水平。

· 降低维护成本：网关的稳定性和可靠性降低了系统的维护成本，减少了因通信故障导致的生产停机时间。
