一、项目概述

在全球能源转型的大背景下，风电作为可再生能源的重要组成部分，正以每年超过117吉瓦的新增装机量快速发展。中国作为全球最大的风电市场，2024年新增装机容量达86.99吉瓦，占全球总量的74%。在新疆某大型智慧风电场改造项目中，为实现异构网络设备的无缝通信，项目团队采用远创智控EtherCAT转ProfiNet协议转换网关，将西门子S7-1500PLC（ProfiNet主站）与倍福EL1008EtherCATIO模块高效集成，构建了实时、可靠的风机控制系统。

二、行业背景与需求分析

1. 行业发展趋势
风电行业正朝着智能化、高可靠性方向发展，风电场需实时采集风机状态数据（如风速、叶片角度、发电机温度等），并通过控制系统动态调整风机运行参数。根据EnergyTrend预测，2024年中国储能市场新增装机量将达29.2吉瓦/66.3吉瓦时，同比增长46%和50%，风电与储能的协同控制成为提升电网稳定性的关键。

2. 系统需求
该风电场原有控制系统采用西门子S7-1500PLC（支持ProfiNet协议），而新增的风机变桨系统和传感器网络使用倍福EL1008EtherCATIO模块。由于协议不兼容，无法实现实时数据交互。具体需求包括：

o 协议转换：实现EtherCAT转ProfiNet协议转换网关的双向转换，确保数据实时性（<1ms）。

o 高可靠性：在新疆恶劣环境（风沙、温差大）下稳定运行，防护等级需达IP20以上。

o 扩展性：支持未来新增设备接入，如储能系统、智能电表等。

三、系统架构设计

1. 硬件选型

o ProfiNet主站：西门子S7-1500PLC（型号CPU1516-3PN/DP），支持PROFINETIRT等时模式，通信周期<1ms。

o EtherCAT从站：倍福EL1008数字输入模块（8通道，24VDC，3ms滤波），用于采集风速、叶片位置等信号。

o 协议转换网关：EtherCAT转ProfiNet协议转换网关，支持ProfiNet从站和EtherCAT主站模式，输入输出最大1440字节，防护等级IP20，工作温度-40~85℃。

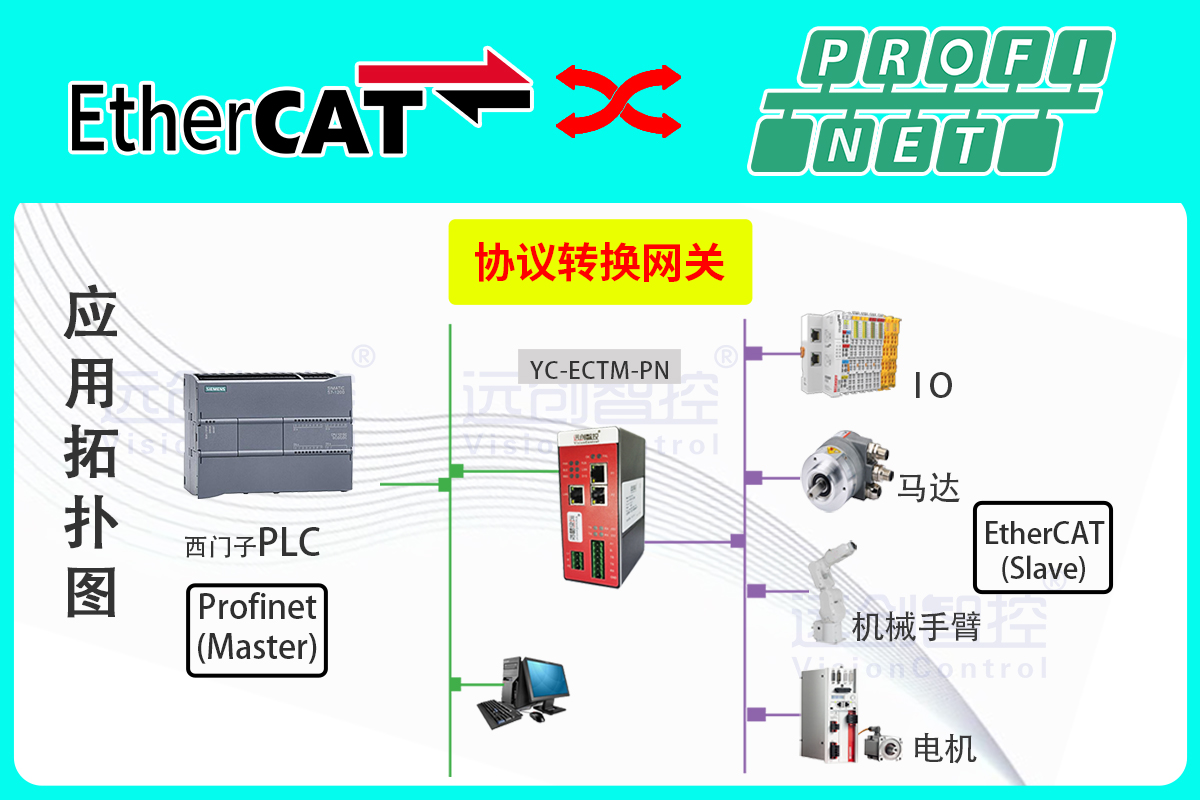

2. 网络拓扑

o 控制层：西门子S7-1500通过ProfiNet连接YC-ECTM-PN网关，采用IRT等时模式确保实时性。

o 设备层：EtherCAT转ProfiNet协议转换网关作为EtherCAT主站，通过光纤连接倍福EL1008模块，形成冗余环网结构。

o 监控层：上位机通过工业交换机接入ProfiNet网络，实现风机状态实时监控和远程控制。

四、实施过程与配置步骤

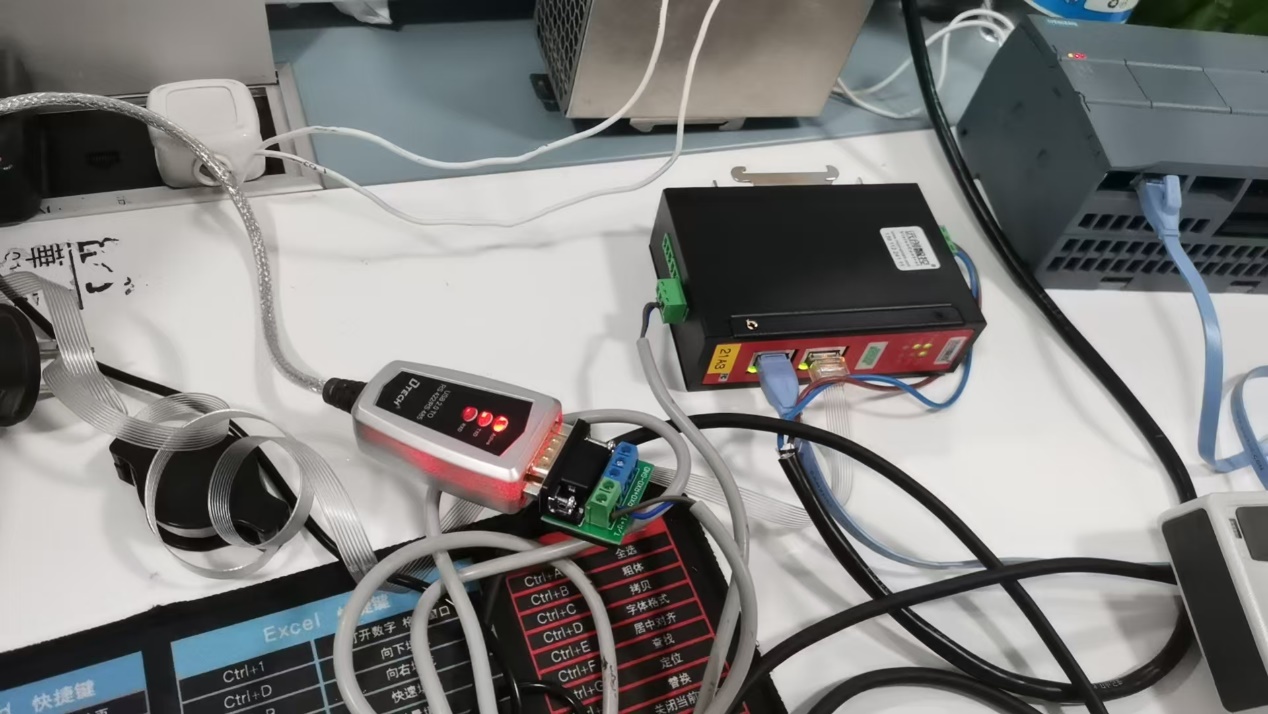

1. 设备安装与连接

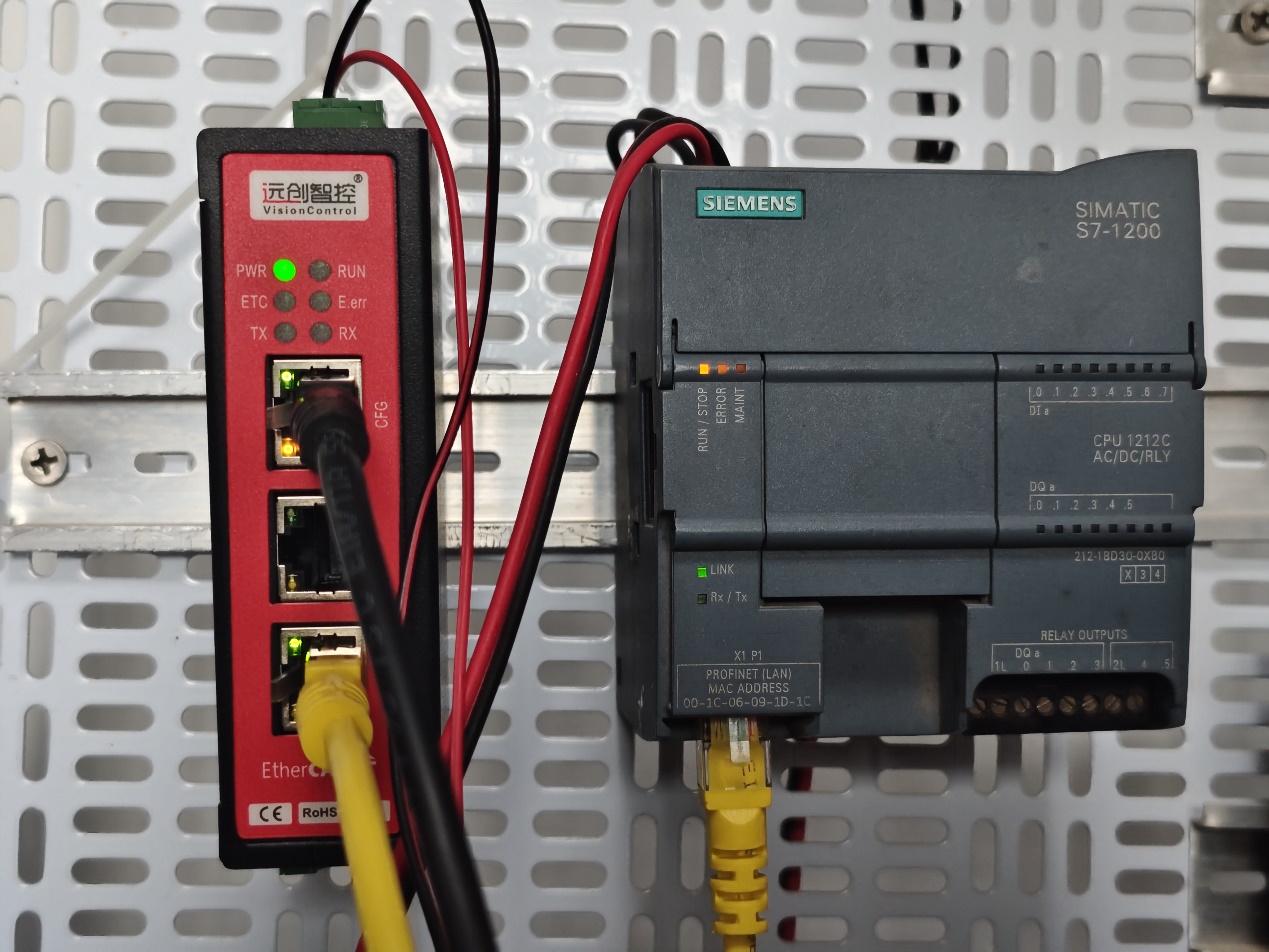

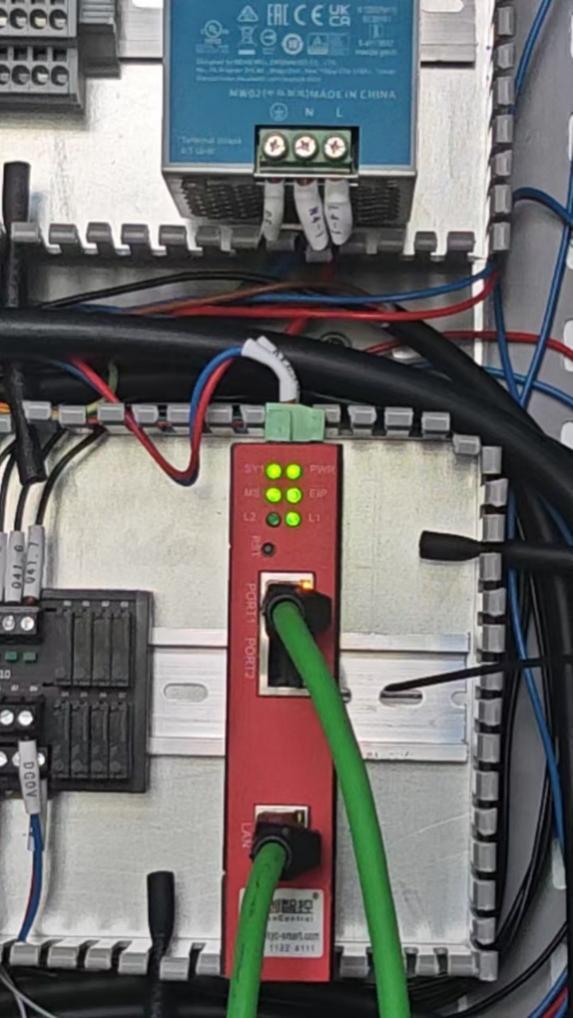

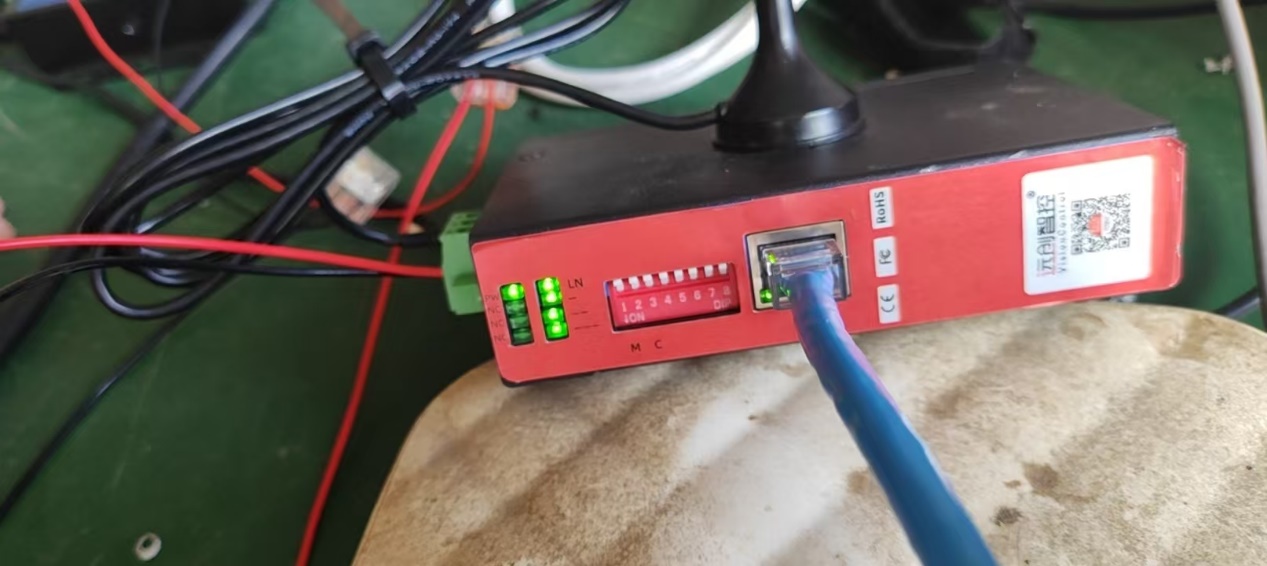

o 将YC-ECTM-PN网关通过DIN导轨安装在风机控制柜内，连接24V电源和保护地PE。

o 使用ProfiNet网线将S7-1500的PN接口与网关的ProfiNet端口相连，EtherCAT网线连接网关的EtherCAT接口与倍福EL1008模块。

2. 软件配置

o TIAPortal配置：

o 导入EtherCAT转ProfiNet协议转换网关的GSD文件，在硬件目录中找到网关设备。

o 设置网关IP地址（如192.168.0.2）和设备名称“EtherCAT转ProfiNet协议转换网关”，禁用自动生成PROFINET设备名称。

o 配置输入输出字节长度（如输入128字节，输出128字节），TIA自动分配I/Q地址（如I68.0起始）。

o EtherCAT网络配置：

o 使用ECSP软件扫描EtherCAT从站，分配EL1008模块的从站地址（如0x01）。

o 映射EL1008的数字输入信号到网关的EtherCAT输入缓冲区（地址0x0000-0x0007）。

o 数据映射：

o 在TIAPortal中编写OB61同步周期中断程序，将PLC的输出数据（如控制指令）写入网关的ProfiNet输出缓冲区（地址0x5DC-0x5E3），并读取网关输入缓冲区的风机状态数据。

1. 调试与测试

o 下载配置到PLC和网关，启动后检查PN和ECT指示灯是否常亮。

o 模拟风速变化，通过PLC发送控制指令，验证EL1008模块是否正确响应，同时监测通信延迟（实测<1ms）。

五、应用效果与技术优势

1. 实时性提升
通过PROFINETIRT和EtherCAT的协同，系统通信周期缩短至0.5ms，较传统方案提升80%，满足风机变桨控制的实时性要求。

2. 可靠性增强
网关在新疆风沙、温差（-25~60℃）环境下连续运行6个月无故障，支持热插拔和冗余电源，确保系统稳定性。

3. 运维成本降低
协议转换避免了设备替换，节省改造成本约40%。通过网关的诊断功能，可快速定位通信故障，维护效率提升30%。

4. 扩展能力
网关支持未来接入储能系统（如汇川IS810N伺服驱动器）和智能电表，为风储一体化项目奠定基础。

六、挑战与应对策略

1. 协议兼容性问题

o 挑战：ProfiNet与EtherCAT的数据格式差异导致映射复杂。

o 应对：通过配置软件的“数据映射向导”，自动生成数据缓冲区对应关系，减少手动配置错误。

2. 实时同步难题

o 挑战：IRT与EtherCAT分布式时钟的同步精度要求高。

o 应对：在TIAPortal中启用“等时模式”，设置发送时钟为1.0ms，确保PLC程序执行与通信周期同步。

3. 环境适应性

o 挑战：新疆高温、沙尘环境对设备稳定性提出考验。

o 应对：选择IP20防护等级的ProfiNet转EtherCAT协议转换网关，其宽温设计（-40~85℃）和抗电磁干扰能力满足恶劣工况需求。

七、总结与未来展望

本案例展示了ProfiNet转EtherCAT协议转换网关在风电行业的成功应用，通过无缝集成西门子S7-1500PLC与倍福EL1008模块，实现了异构网络的高效通信。随着全球风电装机量的持续增长和储能技术的普及，类似解决方案将在风储一体化、智能电网等领域发挥关键作用。未来，可进一步集成边缘计算和AI算法，实现风机预测性维护和发电量优化，推动能源行业向智能化、低碳化转型。

（具体内容配置过程及其他相关咨询可联系付工。）
