一、项目背景

在汽车制造行业，随着自动化程度的不断提高，生产线上的设备种类日益繁多，不同设备所采用的通信协议也各不相同。其中，EtherCAT协议凭借其高速、高精度的同步特性，在运动控制领域得到了广泛应用，如汽车组装线上的机械臂控制、高精度的伺服电机驱动等场景。而CANopen协议则以其成本低、可靠性高、通信距离适中的优势，在各类传感器、小型控制器等设备中大量使用，用于采集生产线上的各种状态信息，如温度、压力、位置等。

某知名汽车制造企业在其新建的一条汽车组装生产线上，面临着设备通信协议不一致的问题。生产线的核心控制系统采用了基于EtherCAT协议的倍福（Beckhoff）PLC作为主站，负责对整个生产线的流程进行调度和控制，确保各个工序的精准协同。然而，生产线上的部分关键设备，如用于拧紧汽车零部件的电动拧紧机、负责检测零部件位置和姿态的传感器等，采用的是CANopen协议。这些设备无法直接与基于EtherCAT协议的主控制系统进行通信，导致信息流通不畅，影响了生产线的整体自动化水平和生产效率。为了解决这一难题，该企业引入了远创智控的YC-ECT-COP型EtherCAT转CANopen协议转换网关，以实现不同协议设备之间的互联互通。

二、系统架构

（一）设备选型

1. EtherCAT协议主站PLC：选用倍福（Beckhoff）的CX5140系列工业PC作为EtherCAT主站。该系列产品性能强大，具备丰富的接口资源和卓越的实时处理能力，能够满足汽车制造生产线对高速、高精度控制的需求。其支持的EtherCAT协议可实现数据的快速传输和精准同步，确保生产线各环节的高效协同。

1. CANopen协议设备：电动拧紧机采用博世（Bosch）的具有CANopen接口的产品，型号为GDS2000。该拧紧机能够精确控制拧紧扭矩和角度，保证汽车零部件的装配质量。传感器部分选用图尔克（Turck）的一系列CANopen接口传感器，如用于检测位置的BI10-CP40-VP4X2-H1141型电感式接近传感器，以及用于测量温度的TFDS-121型温度传感器等。这些传感器可靠性高，能够实时准确地采集生产线上的各类物理量信息。

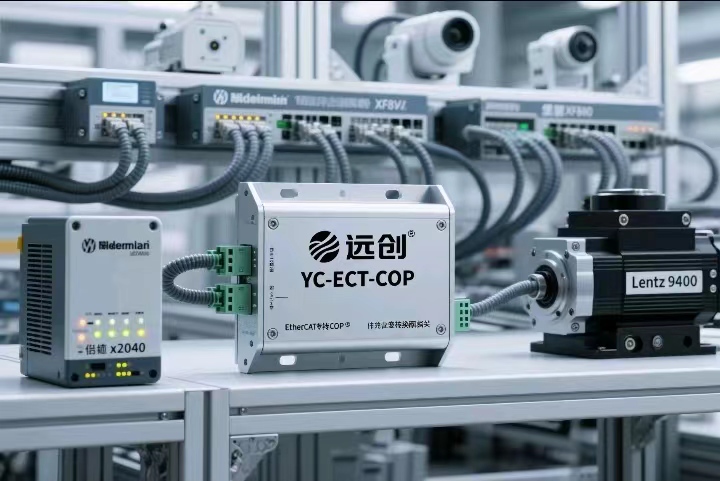

1. 协议转换网关：远创智控的EtherCAT转CANopen型网关作为连接EtherCAT网络和CANopen网络的桥梁。该网关在EtherCAT一侧作为从站，可无缝接入倍福PLC的EtherCAT网络；在CANopen一侧作为主站，能够方便地连接各种CANopen协议设备，实现两种协议之间的数据转换和交互。

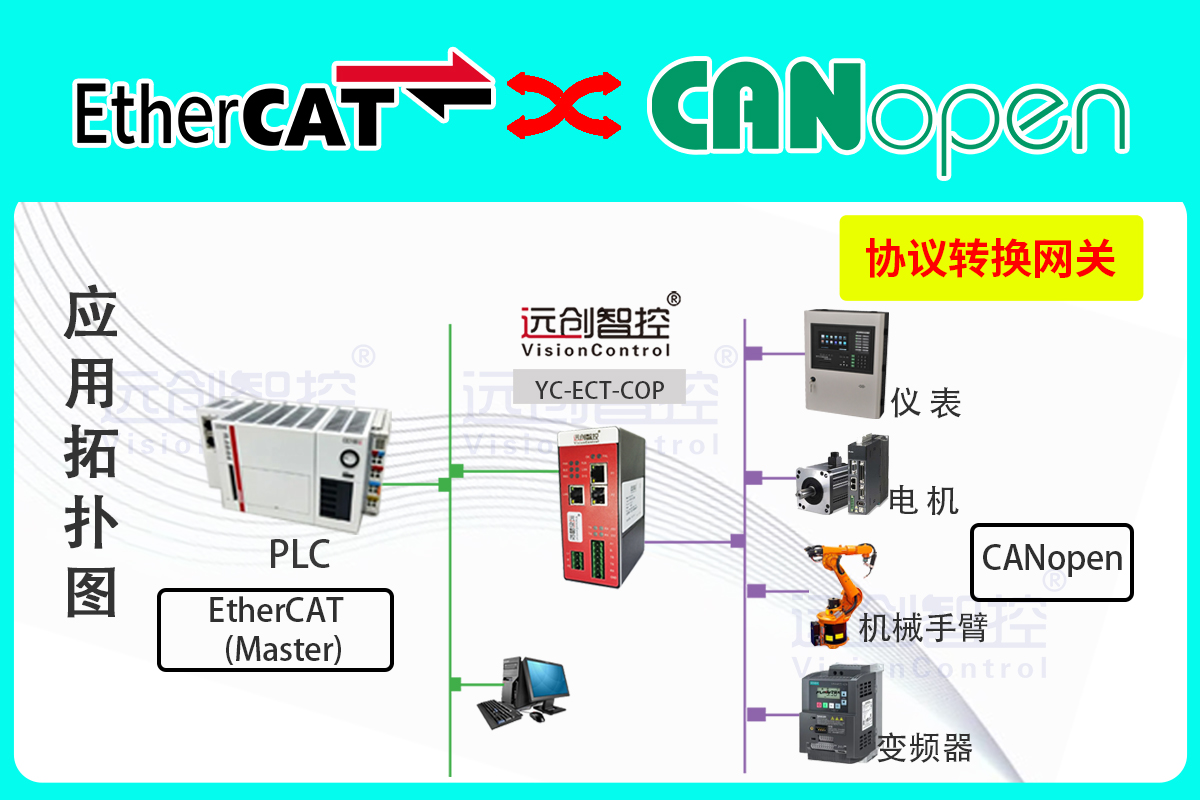

（二）网络连接

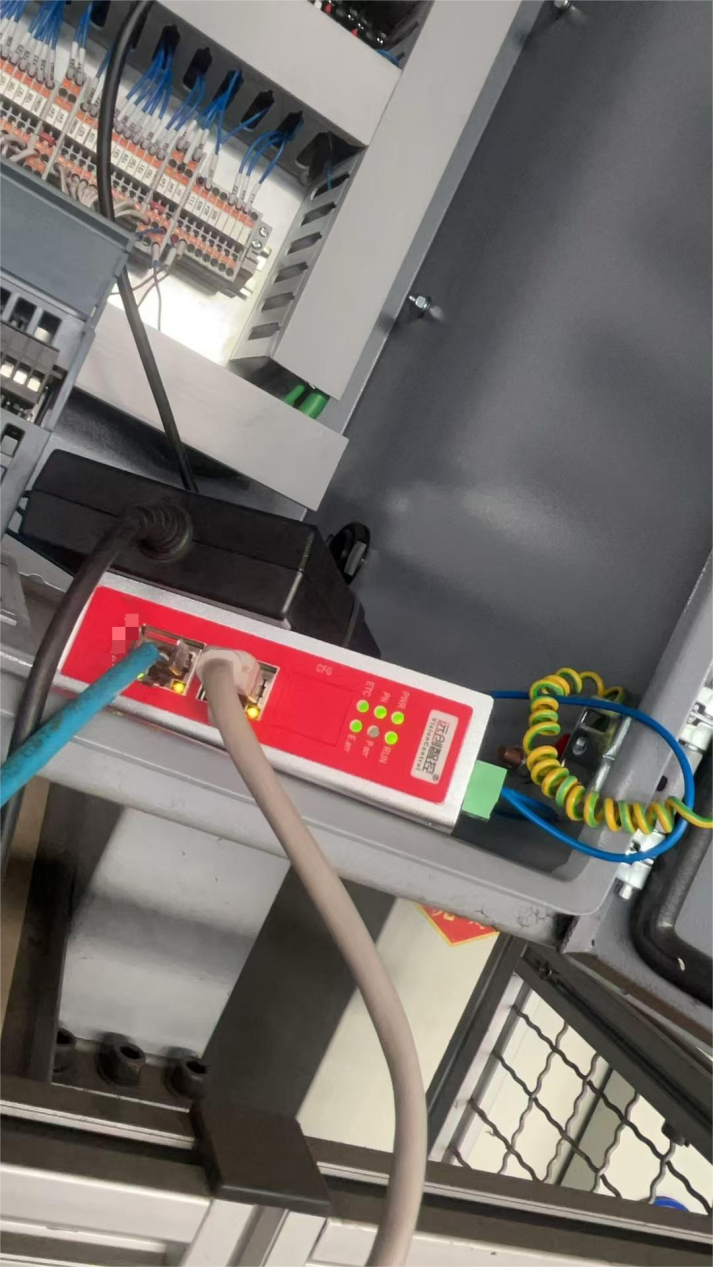

1. EtherCAT网络连接：使用标准的以太网线缆，将倍福CX5140工业PC的EtherCAT接口与EtherCAT转CANopen网关的EtherCAT接口相连。通过这种连接方式，网关成为EtherCAT网络中的一个从站节点，能够接收来自主站PLC的指令，并将处理后的数据反馈给主站。

1. CANopen网络连接：采用CAN总线线缆，将YC-ECT-COP网关的CANopen接口与博世电动拧紧机、图尔克传感器等CANopen设备的CAN接口依次连接起来。在CANopen网络中，网关作为主站，负责对各个从站设备进行管理和数据采集，实现与CANopen设备之间的稳定通信。

三、实施过程

（一）网关配置

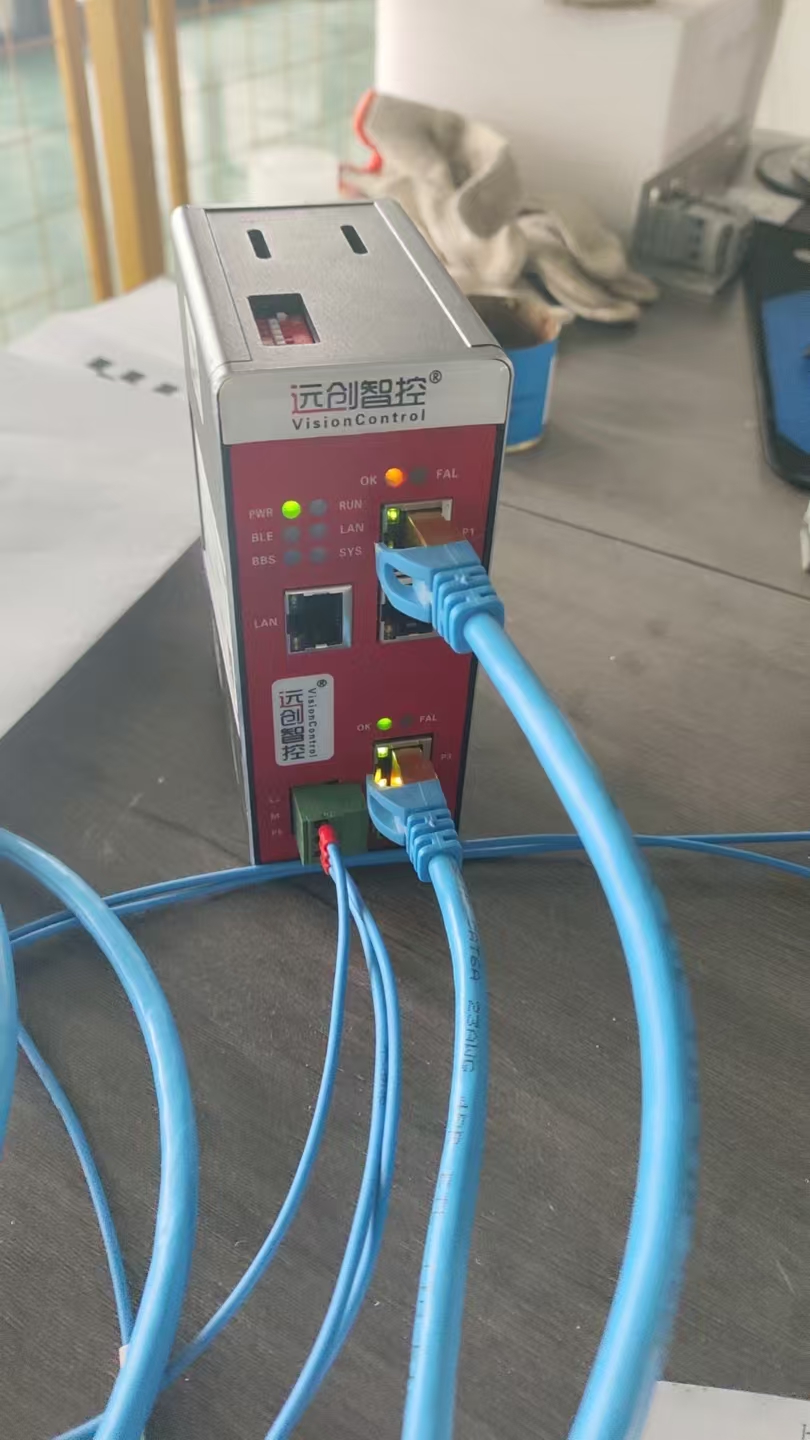

1. 硬件连接与上电：首先，确保EtherCAT转CANopen网关的电源供应正常，将其接入24V直流电源。然后，使用专用的配置线缆将网关的配置口与电脑相连，为后续的参数配置做准备。给网关上电后，等待网关启动完成，此时网关的指示灯会显示相应的状态信息。

1. 参数设置：通过电脑上安装的远创智控专用网关配置软件，对EtherCAT转CANopen智能网关进行参数设置。在配置软件中，需要设置EtherCAT从站的相关参数，包括从站地址、通信速率等，确保网关能够与倍福PLC的EtherCAT网络正确通信。同时，设置CANopen主站的参数，如CANopen网络的波特率、从站设备的节点地址范围等。此外，还需要对网关的数据映射关系进行配置，定义哪些EtherCAT网络的数据需要转换并传输到CANopen网络，以及哪些CANopen网络的数据需要反馈到EtherCAT网络。例如，将倍福PLC发出的拧紧机控制指令数据映射到CANopen网络，以便发送给博世电动拧紧机；将图尔克传感器采集到的温度、位置等数据映射到EtherCAT网络，供倍福PLC进行分析和处理。

（二）PLC编程与组态

1. 硬件组态：在倍福TwinCAT3编程软件中，进行硬件组态操作。将EtherCAT转CANopen网关的ESI（EtherCATSlaveInformation）文件导入到TwinCAT3软件中，软件会自动识别网关设备，并将其添加到EtherCAT网络拓扑结构中。在硬件组态界面中，对网关的各项参数进行核对和确认，确保与之前在网关配置软件中设置的参数一致。

1. 编程实现：根据汽车组装生产线的工艺流程和控制要求，在TwinCAT3软件中使用结构化文本（ST）语言进行PLC程序编写。在程序中，通过定义相应的变量和功能块，实现对CANopen设备的控制和数据采集。例如，编写控制逻辑，根据生产线上的车型信息，向博世电动拧紧机发送不同的拧紧扭矩和角度指令；读取图尔克传感器采集的数据，对生产线的运行状态进行实时监测和判断，如当检测到某个零部件位置异常时，及时发出报警信号并暂停生产线，以保证生产过程的准确性和安全性。

（三）系统调试与优化

1. 通信测试：完成网关配置和PLC编程组态后，进行系统的通信测试。首先，检查网关与倍福PLC之间的EtherCAT通信是否正常，通过观察网关和PLC的指示灯状态，以及在TwinCAT3软件中查看网络连接状态，确认两者之间已建立稳定的通信链路。然后，测试网关与CANopen设备之间的通信，通过发送一些简单的测试指令，检查博世电动拧紧机和图尔克传感器是否能够正确响应，并返回相应的数据。

1. 功能调试：在通信测试正常的基础上，进行系统的功能调试。模拟汽车组装生产线的实际运行场景，逐步测试各个工序的控制功能是否正常。例如，启动生产线后，观察博世电动拧紧机是否能够按照PLC发送的指令准确地拧紧汽车零部件，拧紧扭矩和角度是否符合工艺要求；检查图尔克传感器采集的数据是否准确地传输到PLC中，并在监控界面上正确显示。在调试过程中，对发现的问题及时进行分析和解决，如调整网关的数据映射参数、优化PLC的控制逻辑等。

1. 性能优化：为了进一步提高系统的性能和稳定性，对系统进行性能优化。通过调整EtherCAT网络和CANopen网络的通信参数，如适当提高通信速率、优化数据帧的大小等，减少数据传输的延迟，提高系统的响应速度。同时，对PLC程序进行优化，采用合理的算法和数据结构，减少程序的执行时间，提高PLC的运行效率。此外，还对系统进行了可靠性测试，模拟各种异常情况，如网络中断、设备故障等，检查系统是否能够及时做出正确的响应和处理，确保生产线的稳定运行。

四、应用效果

（一）提高生产效率

通过引入远创智控的EtherCAT转CANopen协议转换网关，实现了倍福PLC与CANopen设备之间的高效通信，使得汽车组装生产线的各个工序能够更加紧密地协同工作。例如，在汽车零部件拧紧工序中，PLC能够实时根据生产线上的车型信息和工艺要求，向博世电动拧紧机发送精确的拧紧指令，拧紧机完成操作后，其工作状态和拧紧数据能够及时反馈给PLC。整个过程的自动化程度大大提高，减少了人工干预和等待时间，从而显著提高了生产效率。据统计，引入网关后，该汽车组装生产线的整体生产效率提升了约20%。

（二）提升产品质量

由于能够实时准确地采集和处理生产线上的各类数据，如零部件的位置、拧紧扭矩等，生产线的质量控制能力得到了极大提升。当图尔克传感器检测到某个零部件的位置偏差超出允许范围时，PLC能够立即发出报警信号，并暂停相关工序的操作，避免了因零部件装配不当而导致的产品质量问题。同时，博世电动拧紧机在接收到PLC精确的拧紧指令后，能够保证每个零部件的拧紧质量符合严格的工艺标准，有效降低了产品的次品率。通过实施该项目，汽车产品的一次合格率从原来的85%提高到了95%以上。

（三）增强系统灵活性和可扩展性

EtherCAT转CANopen网关模块的使用使得汽车制造企业在生产线设备选型和系统升级方面具有更大的灵活性。在未来，如果企业需要更换或添加新的CANopen设备，只需将新设备接入网关的CANopen网络，并在网关和PLC中进行相应的参数配置，即可实现新设备与现有系统的无缝集成，无需对整个生产线的控制系统进行大规模改造。这种良好的可扩展性为企业未来的生产线升级和技术改造提供了便利，降低了企业的设备更新成本和技术风险。

五、总结与展望

远创智控的EtherCAT转CANopen协议转换网关在汽车制造行业的应用案例中，成功解决了不同通信协议设备之间的互通互联问题，显著提升了汽车组装生产线的自动化水平、生产效率和产品质量。该网关以其灵活的配置方式、稳定可靠的性能，为汽车制造企业提供了一种高效、低成本的系统集成解决方案。随着工业自动化技术的不断发展，汽车制造行业对生产线的智能化、柔性化要求将越来越高。未来，远创智控的协议转换网关有望在更多领域得到应用，并不断进行技术创新和升级，以满足工业自动化市场日益增长的需求。例如，进一步提高网关的数据处理能力和通信速度，支持更多类型的通信协议转换，为工业4.0时代的智能制造提供更强大的技术支持。
