一、项目背景

某头部新能源汽车制造企业，其智能化生产线涵盖多道复杂工序。在总装车间，ROFINET协议主站的PLC用于把控整体生产流程，例如施耐德M580系列PLC（型号：TM580LDA40U），凭借强大的运算能力与丰富的通信接口，负责生产线节拍控制、物料调度等核心任务；而在电池模组装配环节，对实时性要求极高的拧紧机、伺服压机等设备，则由CANopen协议主站的PLC控制，欧姆龙NJ系列PLC（型号：NJ501-1500）是常用选择，其出色的实时控制性能与CANopen网络兼容性，能精准控制设备完成高精度装配动作。

然而，两种不同协议的存在，使得总装车间与电池模组装配设备间的数据交互受阻，无法实现生产全流程的高效协同与智能化管理。因此，引入远创智控YC-PN-COP协议转换网关，打通通信壁垒迫在眉睫。

二、系统架构与硬件连接

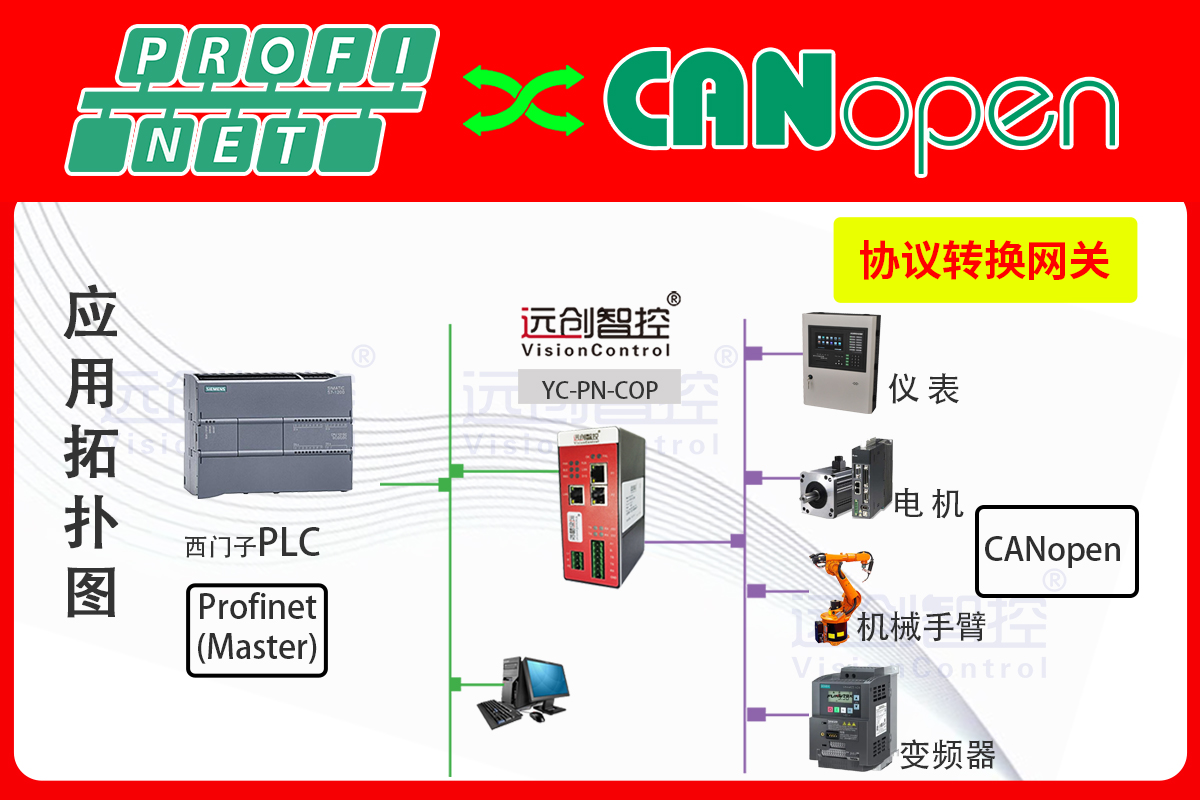

（一）系统架构

以ROFINET网络作为整个生产线的通信主干，施耐德M580系列PLC作为ROFINET协议主站，通过以太网与ROFINET转CANopen协议转换网关相连。网关在ROFINET网络中作为从站，同时在CANopen网络中充当主站，连接欧姆龙NJ系列PLC及其他CANopen设备，构建起完整的通信网络，实现不同协议设备间的数据交互与协同运行。

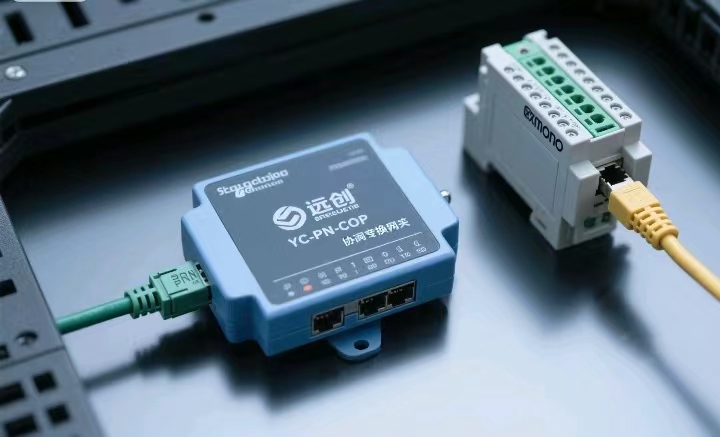

（二）硬件连接

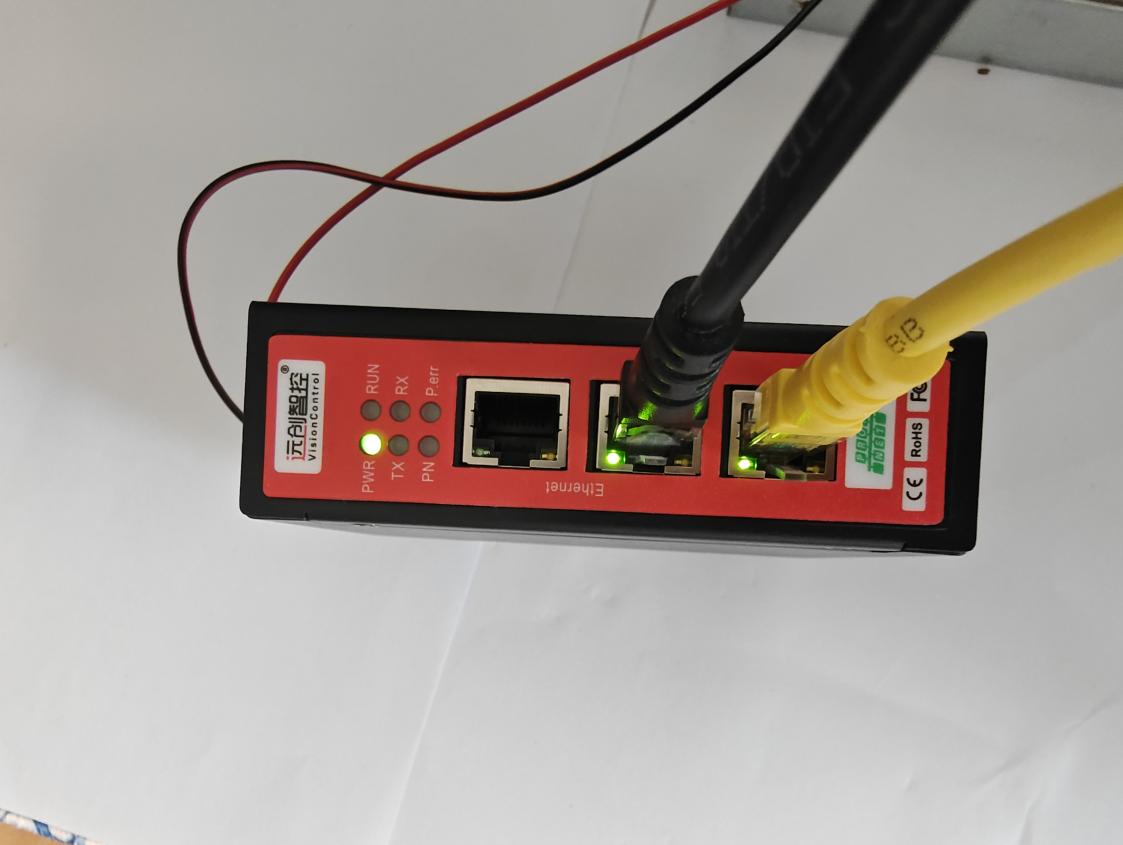

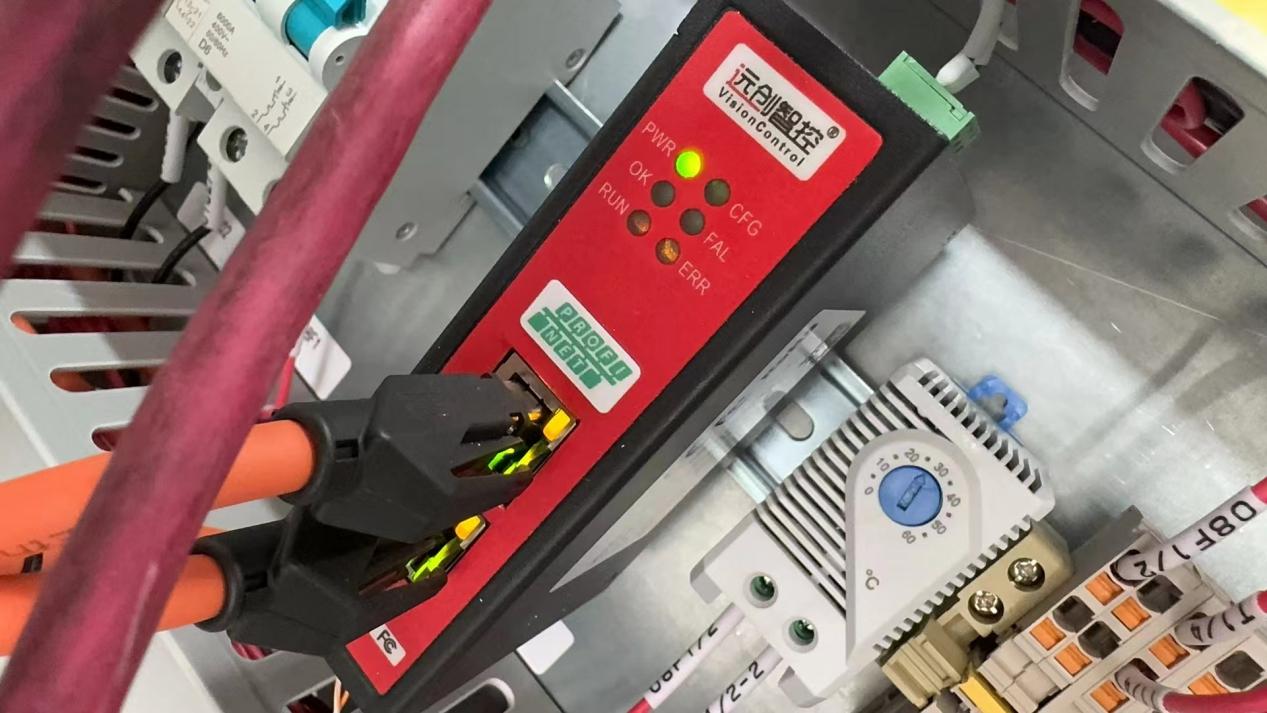

1. 使用标准以太网网线，将施耐德M580系列PLC的以太网接口连接到ROFINET转CANopen网关模块的ROFINET接口（RJ45以太网接口），确保连接稳固，避免因接触不良影响通信。

2. 通过CAN总线将ROFINET转CANopen网关的CANopen接口与欧姆龙NJ系列PLC及其他CANopen设备相连。严格按照CAN总线标准规范进行连接，正确安装终端电阻（一般为120Ω），保证通信信号的完整性与稳定性。

三、软件配置与参数设置

（一）ROFINET侧配置（以施耐德M580为例）

1. 打开施耐德SoMachineMotion编程软件，新建项目并添加M580系列PLC硬件设备，准确配置PLC的型号、固件版本等参数。

2. 在硬件目录中导入ROFINET转CANopen网关的GSD文件，确保文件版本与网关实际版本匹配，完成后在设备列表中找到网关设备。

3. 在网络配置界面，将M580系列PLC与ROFINET转CANopen网关进行网络连接，设置网关的设备名称（如“ROFINET转CANopen-GW”）和IP地址（与PLC处于同一网段，例如192.168.1.100），保证网络通信畅通。

4. 根据生产工艺需求，详细配置数据映射关系。将PLC输出数据区域与网关输入区对应，用于向CANopen设备发送控制指令；将网关输出区与PLC输入数据区域对应，接收CANopen设备的运行状态、故障信息等数据。

（二）CANopen侧配置（以欧姆龙NJ系列为例）

1. 利用欧姆龙SysmacStudio编程软件，新建项目并添加NJ系列PLC硬件设备，完成PLC的基本参数设置。

2. 在软件的通信设置模块中，对NJ系列PLC的CANopen通信参数进行配置，包括波特率（如250Kbps）、节点ID（确保在网络中唯一）等，使其与ROFINET转CANopen智能网关的CANopen侧参数一致。

3. 针对连接到CANopen网络的拧紧机、伺服压机等设备，配置PLC与它们之间的数据交互参数。同时，在网关配置软件（GWConfigBuilder）中，对CANopen从站设备的PDO参数进行精细设置，依据实际需求合理添加或删除参数，保证每个PDO参数数量不超过8字节，确保数据准确传输。

四、应用效果与优势

（一）应用效果

1. 成功实现了不同协议设备间的稳定通信，施耐德M580系列PLC能够实时获取欧姆龙NJ系列PLC及CANopen设备的运行数据，如拧紧机的扭矩值、伺服压机的压力参数等，同时将生产指令精准下发，实现了生产线的统一协调控制。

2. 在电池模组装配工序中，通过精确的数据交互与控制，大幅提升了装配精度和生产效率。例如，拧紧机可根据PLC指令精准控制扭矩，确保电池模组螺丝紧固达标，产品不良率降低30%以上；生产线节拍优化，产能提升25%。

3. 系统的扩展性和灵活性显著增强。当生产线引入新的ROFINET或CANopen设备时，仅需在对应网络中进行简单配置，即可快速完成设备接入，无需对整体架构进行大规模改造，有力支持了生产线的升级与优化。

（二）优势分析

1. 高效转换：远创智控ROFINET转CANopen网关能快速精准地完成ROFINET与CANopen协议转换，保障数据交互高效流畅，有效消除通信障碍，提升生产线整体运行效率。

2. 稳定可靠：采用工业级设计与制造标准，具备出色的抗电磁干扰、耐高温等性能，在复杂的汽车生产车间环境中，能长时间稳定运行，减少因通信故障导致的停机时间，保障生产连续性。

3. 便捷集成：网关配置流程清晰易懂，借助标准配置软件即可完成操作。同时，与施耐德、欧姆龙等主流PLC品牌兼容性良好，大幅降低系统集成难度与成本，缩短项目实施周期。

五、结论

在新能源汽车制造这一高速发展的行业中，远创智控ROFINET转CANopen协议转换网关凭借出色的性能，成功解决了不同协议设备的通信难题。通过实现施耐德M580系列PLC与欧姆龙NJ系列PLC及相关设备的高效协同，显著提升了生产效率与产品质量，为新能源汽车制造的智能化、自动化发展提供了坚实支撑。随着行业持续进步，该网关必将在更多应用场景中发挥重要作用，推动产业迈向更高发展阶段。

《具体内容配置过程及其他相关咨询请与武工留言交流》
