一、行业背景与通讯痛点

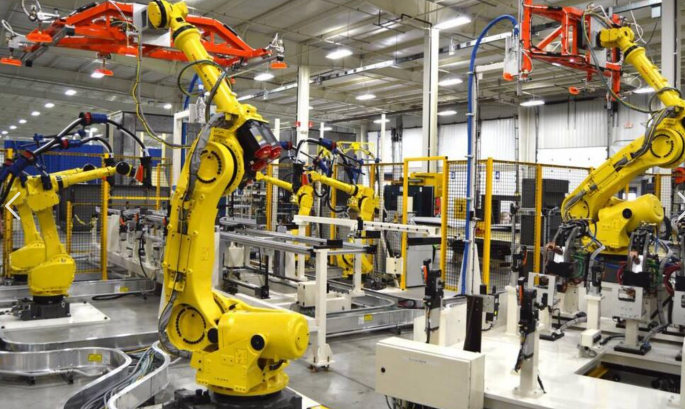

在汽车零部件制造行业，白车身（Body-in-White）焊装产线是典型的多协议异构网络环境。随着工业4.0与智能制造的深入推进，产线控制系统普遍采用西门子S7-1500系列PLC作为核心控制器，其原生支持Profinet工业以太网协议，具备高带宽、实时性强、诊断功能完善等优势。然而，焊装产线上大量部署的六轴焊接机械臂、伺服驱动器及传感器等设备，出于成本控制和实时运动控制的需求，底层通讯普遍采用CAN总线协议（CAN2.0A/B）。

Profinet与CAN两种协议在物理层、数据链路层及应用层均存在本质差异：Profinet基于工业以太网，采用TCP/IP及RT/IRT实时通讯机制；而CAN总线基于差分信号双绞线，采用非破坏性仲裁的广播式通讯。两种协议无法直接互认，导致PLC主站无法直接读取机械臂的运行状态，也无法向机械臂下发焊接轨迹指令。这一"协议壁垒"成为制约产线智能化升级的核心瓶颈——企业要么被迫更换全套CAN设备为Profinet兼容型号，承担高昂的设备改造成本；要么采用传统的I/O硬接线方式，导致布线复杂、信号延迟大、故障排查困难。因此，部署一台可靠的Profinet转CAN协议转换网关，实现两种网络的无缝桥接，成为行业迫切需求。

二、项目概况

本项目位于某大型汽车零部件制造企业的白车身焊装车间，产线包含6台六轴焊接机械臂、12组伺服驱动器及配套的位置传感器。控制层采用西门子S7-1500PLC作为Profinet主站，负责整线调度、工艺逻辑及MES系统对接；执行层机械臂控制器采用某国产品牌，仅支持CAN2.0B协议，节点ID分别为0x01至0x06，波特率500Kbps。项目核心目标是通过Profinet转CAN协议转换网关，在不更换原有CAN设备的前提下，实现PLC对机械臂的启停控制、焊接参数下发、实时位置反馈及故障状态采集，满足产线节拍12JPH（每小时12台车）的实时性要求。

三、网关选型与部署方案

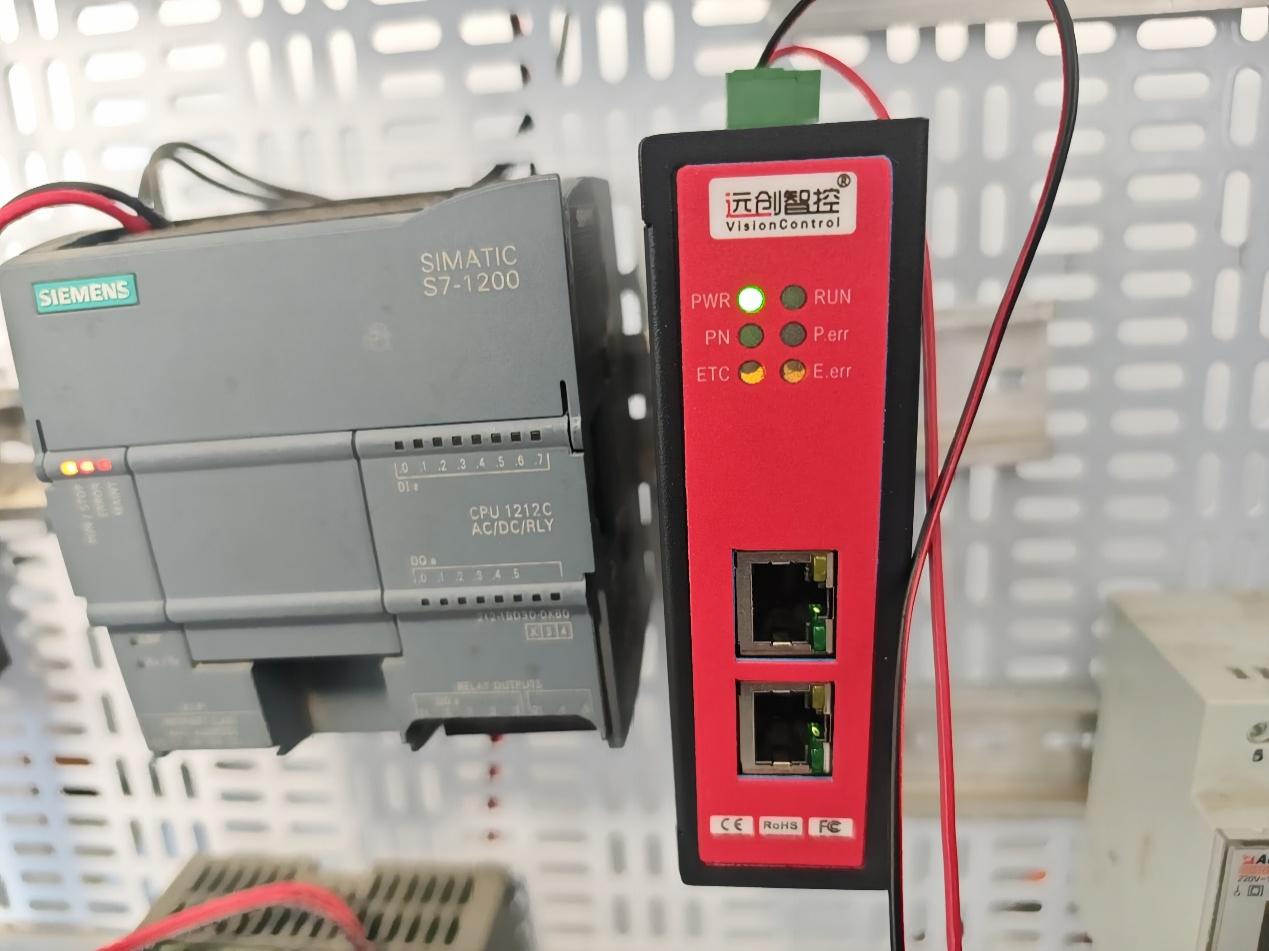

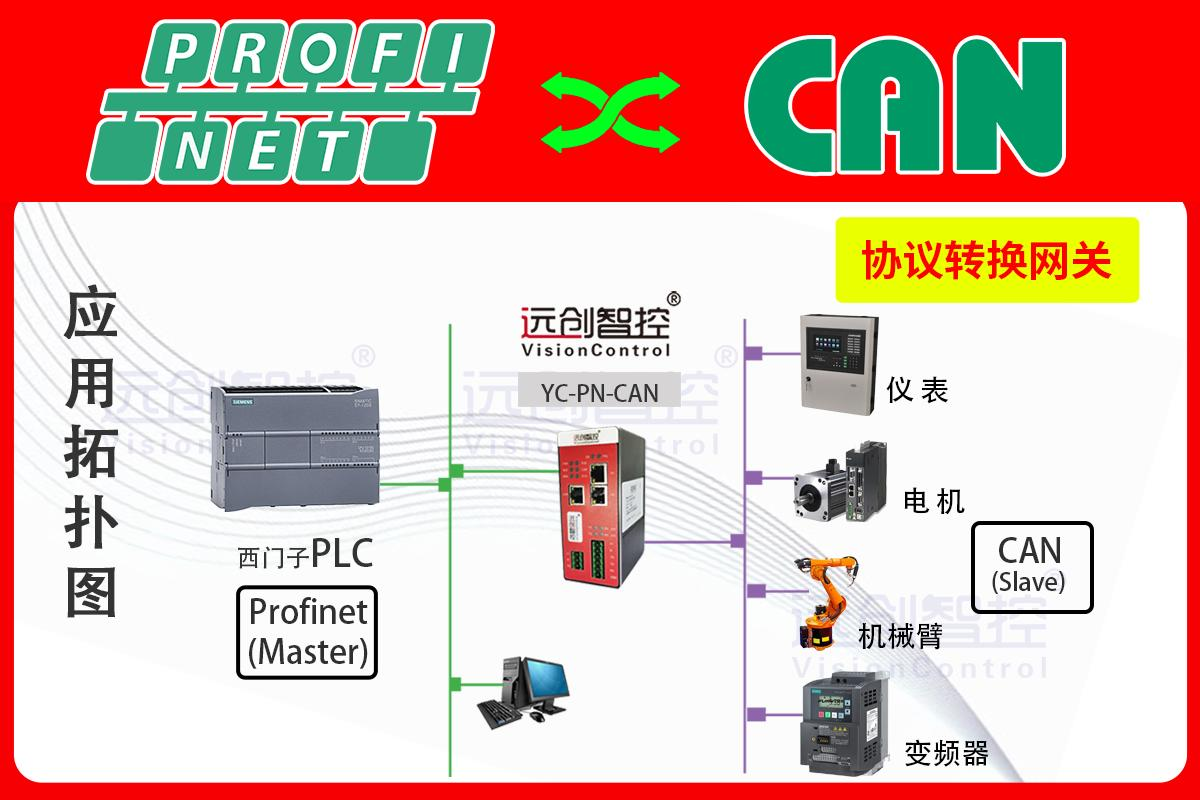

经综合评估，项目选用远创智控YC-PN-CAN型Profinet转CAN协议转换网关作为核心通讯枢纽。该网关在Profinet侧作为从站（Slave）接入西门子PLC的ProfinetIO网络，在CAN侧作为主站（Master）与机械臂及伺服驱动器进行数据交互。

硬件部署方案如下：

· Profinet网络侧：网关通过双RJ45以太网接口接入工业以太网交换机，与西门子S7-1500PLC（IP：192.168.1.10）建立ProfinetIO通讯，采用标准4芯屏蔽网线布线，确保EMC抗干扰性能。

· CAN总线侧：网关通过5PIN插拔式端子接入CAN总线，CAN_H、CAN_L分别与机械臂控制器的总线对应连接，在总线两端各接入120Ω终端匹配电阻，保障信号完整性。

· 供电与安装：网关采用24VDC（±5%）工业级供电，最大功率仅3.5W，直接接入产线DIN导轨电源系统；设备本体采用DIN-35mm标准导轨安装，IP20防护等级，外形紧凑，适配电柜狭小空间。

软件配置流程：在西门子TIAPortalV17中导入YC-PN-CAN的GSDML文件，将网关添加至硬件组态，配置16个槽位及I/O映射地址；通过网关专用配置软件设置CAN波特率为500Kbps，分别配置6条发送报文（对应6台机械臂的控制指令）和6条接收报文（对应状态反馈），每条报文8字节数据长度，映射至PLC的Q区与I区。

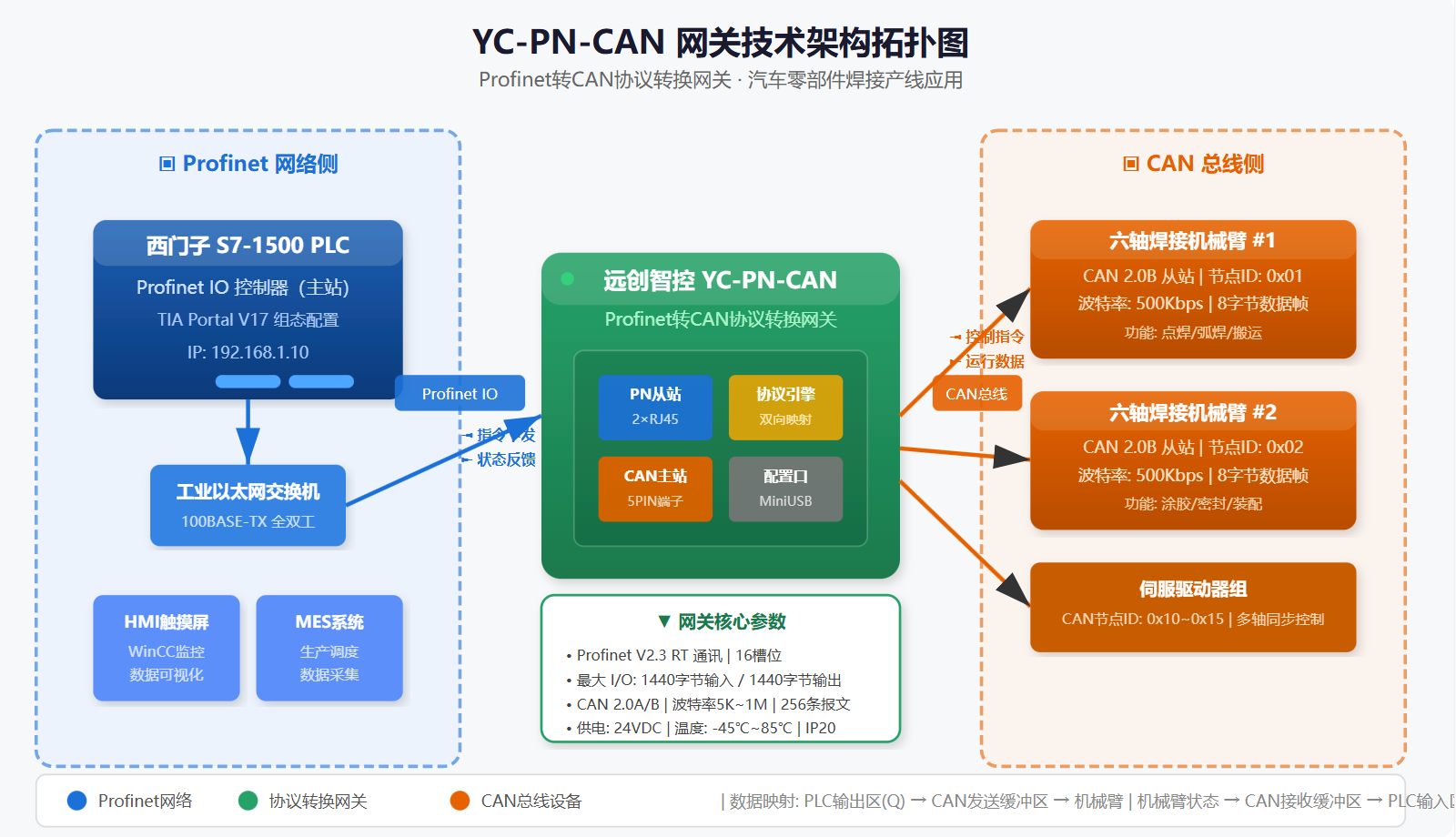

四、技术架构设计

五、网关功能介绍与产品优势

远创智控YC-PN-CANProfinet转CAN协议转换网关具备以下核心功能与亮点：

1.双向透明传输，协议转换零损耗网关支持标准的ProfinetIO协议（V2.3版本，RT实时通讯），Profinet侧最多支持16个槽位，最大输入/输出字节数各达1440字节；CAN侧支持CAN2.0A/B标准，波特率覆盖5Kbps至1Mbps共8档可调，最大支持256条CAN报文配置。通过数据映射机制，PLC无需编写任何CAN协议解析程序，即可像操作本地I/O一样读写CAN设备数据。

2.灵活通讯模式，适配多场景需求网关支持生产者/消费者模式与查询/应答模式两种通讯机制。前者适用于机械臂周期性状态上报，后者适用于PLC按需轮询特定设备参数，满足不同控制策略的灵活切换。

3.工业级可靠性设计设备工作温度范围达-45℃至85℃，适应焊装车间高温、高电磁干扰的恶劣环境；双RJ45网口集成以太网交换机功能，支持链式组网及环网冗余；CAN接口自带终端电阻，可通过硬件跳线灵活启用，简化现场调试。

4.配置极简，快速部署用户无需深入了解CAN协议帧结构及ProfinetIO技术细节，通过可视化配置软件即可完成参数设定，配合TIAPortal的GSDML组态，整体部署周期仅需2小时，大幅降低工程实施门槛。

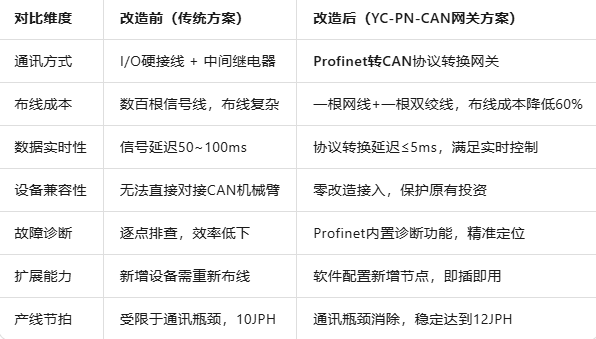

六、应用效果前后对比

七、总结与未来展望

随着工业互联网的纵深推进，Profinet转CAN协议转换网关正从单一的"协议翻译器"向"边缘智能节点"演进。未来趋势体现在三方面：

一是边缘计算能力增强，下一代网关将集成轻量级边缘计算引擎，在本地完成CAN数据预处理与规则计算，减轻上位系统负载；

二是多协议融合与云边协同，向Profinet+CAN+MQTT/OPC-UA多协议架构演进，实现现场数据一站式上云；

三是安全与冗余升级，集成TLS加密、访问控制及硬件信任根，支持PROFINETMRPD冗余协议，满足汽车、能源等关键行业高可用需求。

本案例以汽车零部件制造行业白车身焊装产线为经典场景，充分验证了远创智控YC-PN-CAN Profinet转CAN协议转换网关在解决异构网络互联中的卓越价值。该网关以极简部署、工业级可靠性能和高性价比回报，成功打通西门子Profinet主站与CAN总线机械臂之间的通讯壁垒，为智能制造产线的协议融合提供可复制、可推广的标准化解决方案。在工业协议持续演进的背景下，Profinet转CAN协议转换网关必将作为工业数据互联互通的核心枢纽，在更多行业场景中释放数字化转型的巨大潜能。
