一、项目背景

某大型新能源电池生产企业，致力于提升电池生产的自动化水平和智能化程度。其生产线上，部分关键设备采用了不同的通信协议。在电池生产的前段工序，如原材料搅拌、涂布等环节，使用了西门子S7-1500系列PLC作为ROFINET协议主站。西门子S7-1500系列PLC以其强大的运算能力、丰富的功能模块以及对ROFINET协议的高效支持，能够精准地控制生产过程中的各项参数，确保原材料的混合比例、涂布厚度等关键指标的准确性。

而在电池组装和检测等后段工序中，采用了欧姆龙NJ系列PLC作为TCP/IP协议主站。欧姆龙NJ系列PLC在运动控制和数据处理方面表现出色，通过TCP/IP协议能够快速地与各类检测设备、机器人等进行通信，实现对电池组装过程的精确控制以及对电池性能的全面检测。然而，由于这两种主流PLC所采用的协议不同，导致前段工序和后段工序的设备之间无法直接进行数据交互和协同工作，严重制约了生产线的整体效率和智能化水平。

二、解决方案

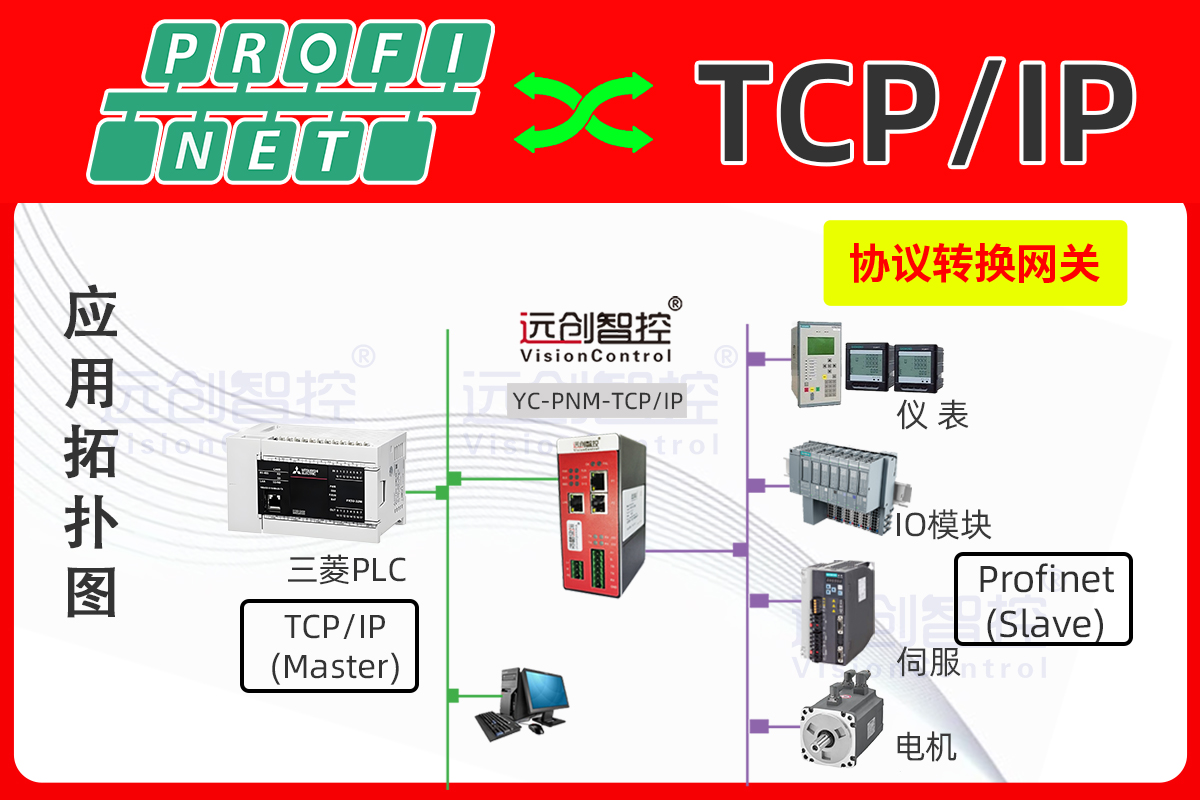

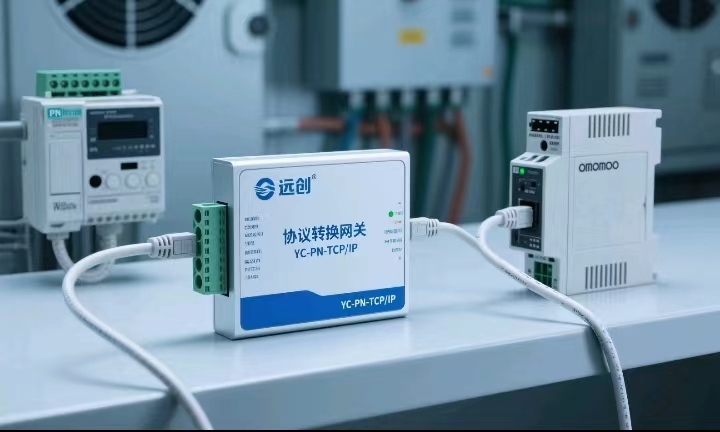

为了解决ROFINET协议与TCP/IP协议之间的通信障碍，该企业引入了远创智控YC-PNM-TCP/IP协议转换网关。此网关作为连接两个不同协议网络的关键桥梁，具备卓越的协议转换功能，能够实现数据的双向高效传输与精准解析。

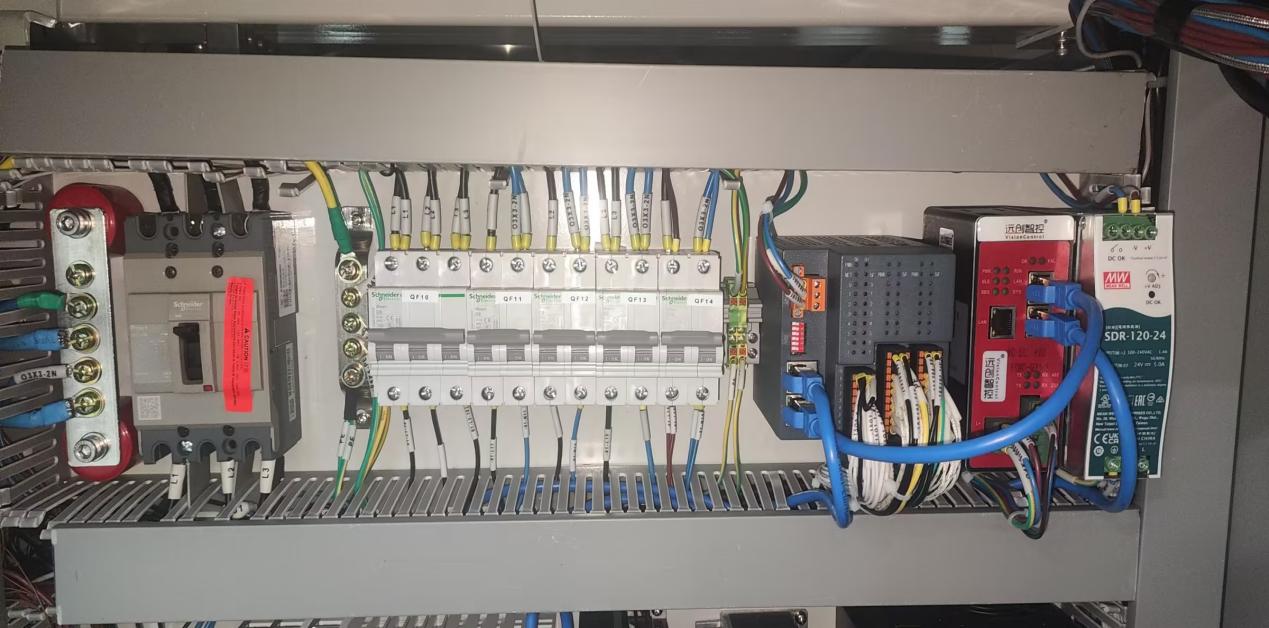

（一）硬件连接

1. ROFINET连接：使用标准的以太网网线，一端连接西门子S7-1500系列PLC的ROFINET接口，另一端接入ROFINET转TCP/IP网关的ROFINET端口。确保网线连接牢固，网络通畅，以保障数据传输的稳定性。

2. TCP/IP连接：采用普通的以太网线缆，将网关的TCP/IP端口与欧姆龙NJ系列PLC的以太网接口相连。在连接过程中，严格遵循网络布线规范，保证信号传输的质量。

（二）网关配置

1. 设置IP地址：利用远创智控提供的网关配置工具，对ROFINET转TCP/IP网关的ROFINET端口IP地址进行设置，使其与西门子S7-1500PLC处于同一网段。例如，将网关的ROFINET端口IP地址设置为192.168.1.100，西门子PLC的IP地址为192.168.1.10。同时，对网关的TCP/IP端口IP地址进行配置，使其与欧姆龙NJ系列PLC处于同一网段，如设置为192.168.2.100，欧姆龙PLC的IP地址为192.168.2.10。

2. 添加设备描述文件：在网关配置软件中，分别添加西门子S7-1500PLC的设备描述文件（GSD文件）以及欧姆龙NJ系列PLC的设备描述文件（通常为基于TCP/IP通信的相关配置文件）。通过导入这些文件，网关能够准确识别与之相连的PLC设备，为后续的数据映射和通信建立坚实基础。

3. 建立数据映射关系：根据电池生产工艺的实际控制需求，在网关配置界面中建立详细的数据映射关系。将西门子S7-1500PLC采集到的前段工序数据，如原材料的成分信息、搅拌过程中的温度和转速等参数，映射到欧姆龙NJ系列PLC的输入寄存器中，以便后段工序的设备能够根据这些数据进行相应的调整。同时，将欧姆龙PLC在电池组装和检测过程中获取的数据，如电池的组装精度、各项性能检测结果等，映射到西门子PLC的输入区域，为前段工序的优化提供反馈。

三、应用效果

（一）实时数据交互与协同控制

通过ROFINET转TCP/IP协议转换网关，西门子S7-1500PLC与欧姆龙NJ系列PLC实现了实时、稳定的数据交互。当电池生产前段工序中的原材料搅拌参数发生变化时，西门子PLC能够迅速将相关数据通过网关传输给欧姆龙PLC，欧姆龙PLC根据预设的逻辑调整电池组装和检测的策略，确保产品质量不受影响。例如，若搅拌过程中发现原材料的粘度异常，西门子PLC将此数据传输给欧姆龙PLC后，欧姆龙PLC可以调整电池组装时的压力参数，以保证电池的密封性。同时，当欧姆龙PLC在检测过程中发现电池的容量不符合标准时，也能及时将数据反馈给西门子PLC，促使前段工序对原材料的配方或生产工艺进行优化。

（二）提高生产效率与产品质量

借助网关实现的协议转换和数据共享，新能源电池生产线的整体生产效率得到了显著提升。前段工序和后段工序的设备能够紧密协同工作，减少了因通信不畅导致的生产停滞和等待时间。在产品质量方面，通过实时的数据交互和协同控制，能够及时发现和解决生产过程中的问题，降低了次品率。据统计，引入网关后，生产线的生产效率提高了25%，产品次品率降低了15%，为企业带来了显著的经济效益。

（三）故障诊断与预警

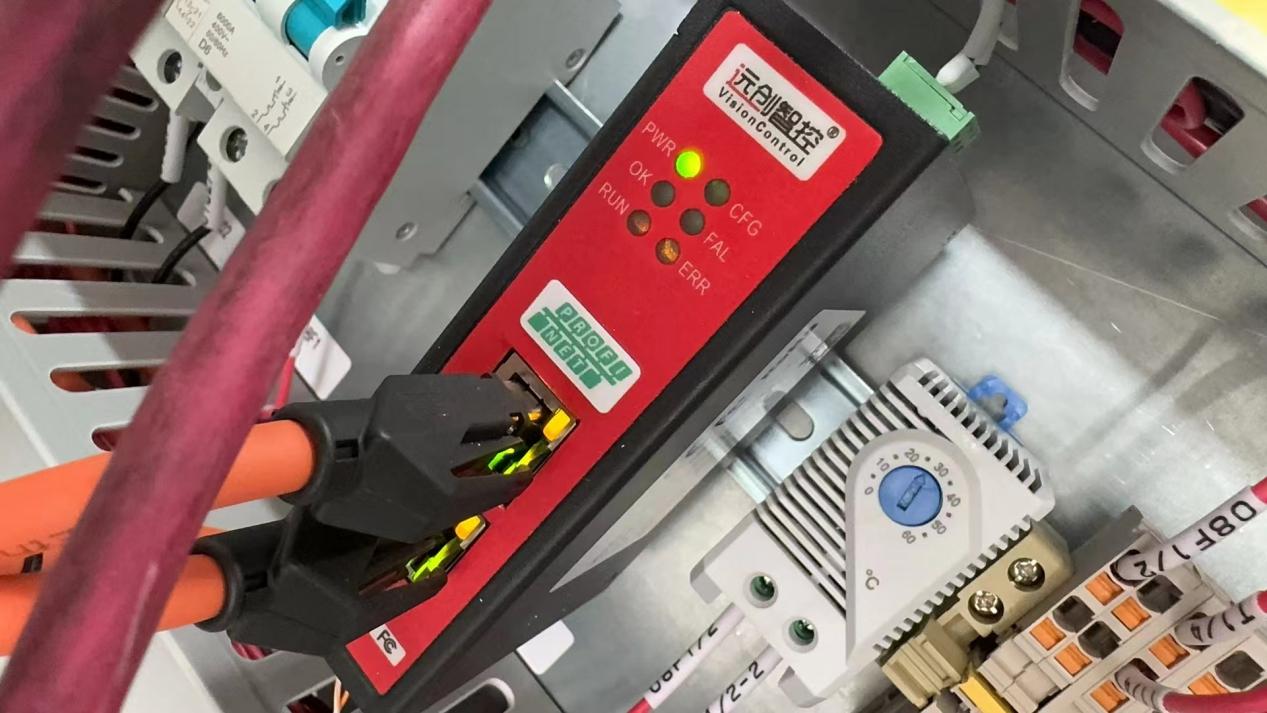

YC-PNM-TCP/IP网关模块具备强大的故障诊断功能。当ROFINET网络或TCP/IP网络中的设备出现故障时，网关能够迅速捕捉到故障信息，并通过指示灯和报警信息及时反馈给管理人员。例如，当某一检测设备（连接在欧姆龙PLC网络中）出现故障时，网关能够将故障信息同时传输给西门子PLC和欧姆龙PLC，使得管理人员能够快速定位故障点，及时进行维修，避免因故障导致的生产中断和经济损失。此外，网关还可以对设备的运行数据进行实时监测和分析，提前预测可能出现的故障，为设备的预防性维护提供依据。

四、总结

远创智控ROFINET转TCP/IP协议转换网关在新能源行业的应用中，成功解决了不同协议设备之间的通信难题，实现了西门子S7-1500系列PLC与欧姆龙NJ系列PLC等主流设备的高效协同工作。通过实时数据交互、精准控制以及强大的故障诊断功能，为新能源电池生产企业带来了显著的经济效益和管理效益，推动了新能源行业向工业智能化、自动化方向的快速发展。在未来，随着新能源行业对自动化和智能化需求的不断增加，ROFINET转TCP/IP网关模块有望在更多新能源企业中得到广泛应用，助力整个行业实现更高水平的发展。

《具体内容配置过程及其他相关咨询请与武工留言交流》
