一、场景实施背景

某大型铸管厂的生产流程中，煤气系统是重要的能源供给环节，涉及原料区、电厂、煤气柜等14处不同区域的煤气管道。这些区域的煤气管道阀门开位、关位等开关量信号以及煤气量模拟量信号，是保障煤气系统安全稳定运行的关键监测数据。

此前，该厂采用有线传输方式将这些信号传至DCS系统，但由于各监测点分布分散，且厂区内设备众多、地形复杂，有线线路的铺设不仅成本高昂，还面临着线路易受腐蚀、机械损伤以及强磁场干扰等问题。据统计，每年因线路故障导致的数据传输中断事件多达15余次，每次中断都会影响对煤气系统运行状态的实时监控，严重时可能引发安全事故，造成巨大的经济损失和安全隐患。为解决这一问题，该厂决定进行无线技改，经过多方调研和测试，最终选择采用远创智控品牌的YC-Bridge-WL无线网桥来构建无线通讯系统，实现DCS系统对多个关键参数的无线远程监测。

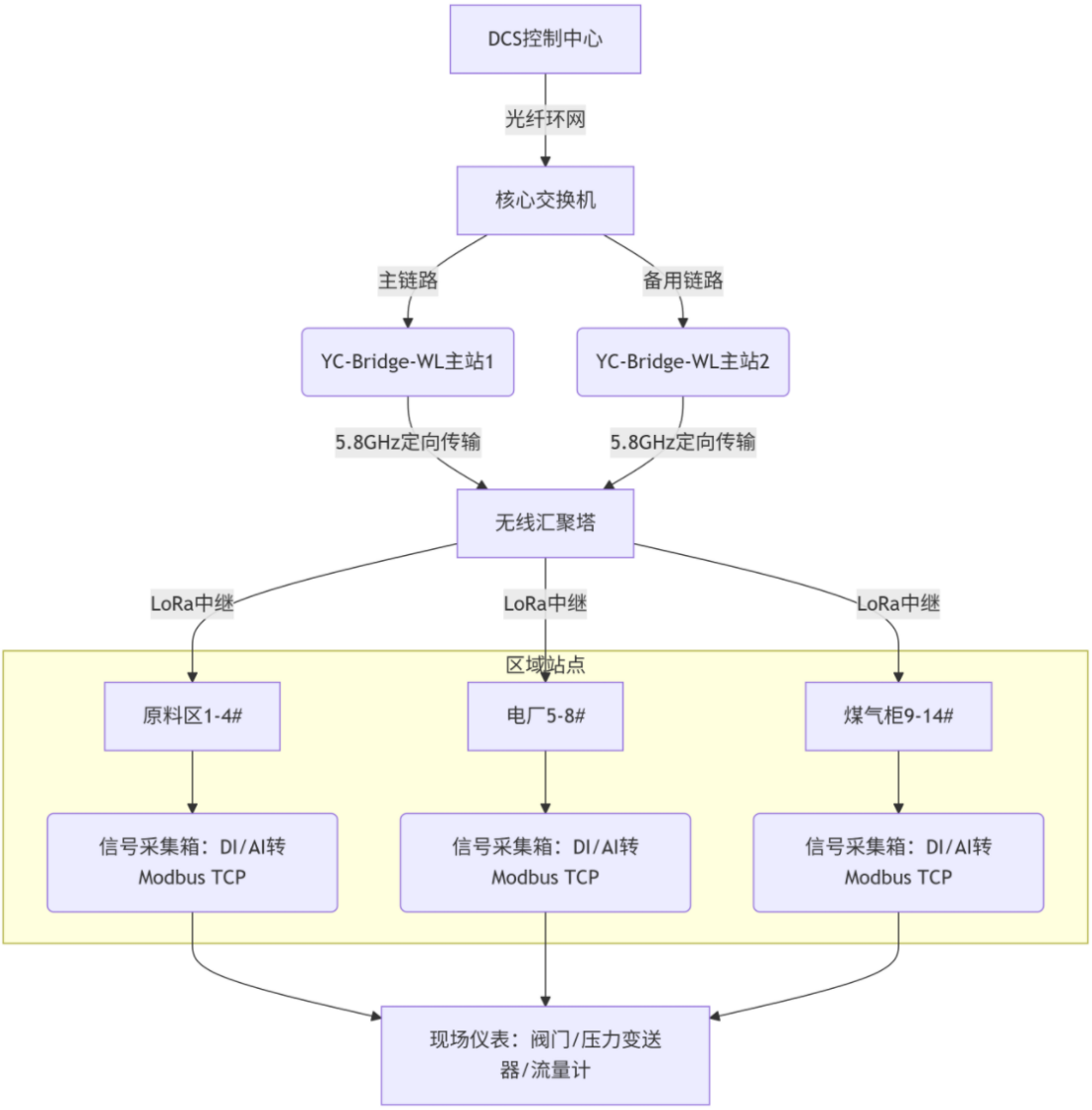

二、结构拓扑图

· 核心节点：控制室的DCS系统、原料区、电厂、煤气柜等14处不同区域煤气管道的监测设备（用于采集阀门开位、关位等开关量信号以及煤气量模拟量信号）。

· 设备部署：

· 控制室侧：部署2台远创智控YC-Bridge-WL无线网桥（主备模式），与DCS系统相连接，外接高增益定向天线，天线方向覆盖各监测区域。

· 各监测区域侧：每个区域安装2台远创智控YC-Bridge-WL无线网桥（主备模式），通过有线方式与该区域的监测设备连接，外接高增益定向天线，天线方向指向控制室。

· 链路设计：为每个监测区域构建两条独立的无线通讯链路，链路1由控制室主网桥和该区域主网桥组成；链路2由控制室备网桥和该区域备网桥组成。所有链路同时工作，实时传输数据，形成全面的双无线系统备份。

三、项目痛点

1. 通讯可靠性要求极高：监测设备采集的开关量信号和模拟量信号与DCS系统之间的无线通讯必须完全可靠，不允许出现丢包现象。一旦发生丢包，会导致DCS系统无法准确获取煤气系统的实时状态，可能延误对异常情况的判断和处理，进而引发安全事故。

2. 环境条件恶劣：铸管厂内存在强磁场，这会对无线通讯信号产生严重干扰；同时，厂区内灰尘较多，对无线设备的防护性能和抗电磁干扰性能提出了极高的要求，普通设备难以在这样的环境下长期稳定运行。

3. 多区域传输挑战大：14处不同区域分布分散，部分区域之间存在设备、墙体等障碍物，会对无线信号的传输造成一定影响，需要确保无线设备能够在这种复杂情况下稳定传输数据。

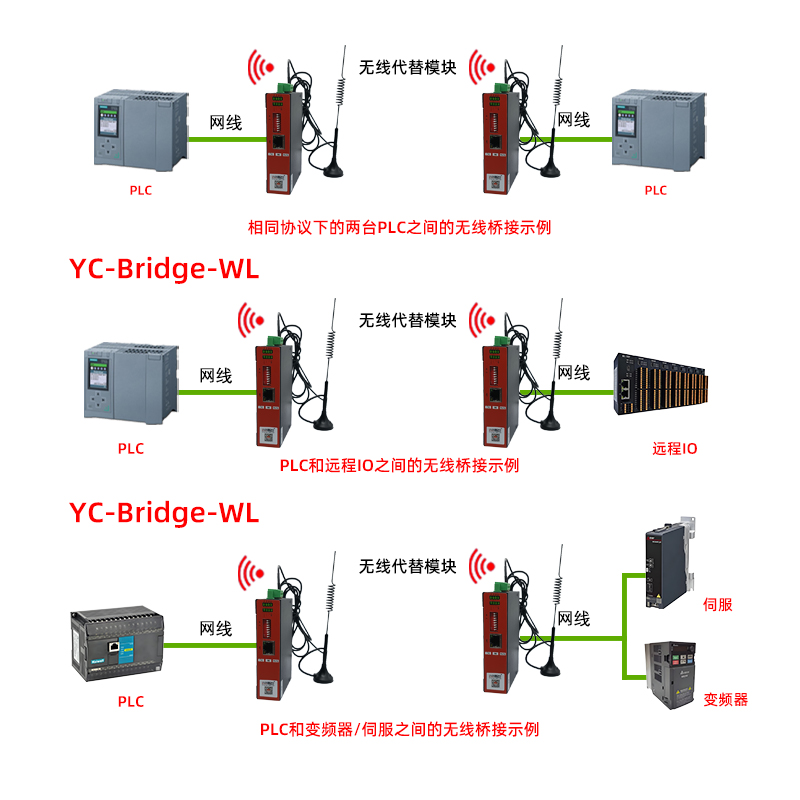

四、远创智控YC-Bridge-WL无线网桥功能简介

远创智控YC-Bridge-WL无线网桥是一款专为工业复杂环境设计的高性能无线传输设备，其核心功能如下：

· 双链路冗余备份：支持主备双链路同时运行，当主链路出现故障时，能够在瞬间自动切换至备链路，切换时间极短，保证数据传输不中断，有效避免了单链路故障带来的通讯问题。

· 高可靠性传输：采用先进的无线传输技术和优化的通信协议，能够实现数据传输零丢包，完全满足工业级高可靠通讯的需求，确保监测数据准确无误地传输至DCS系统。

· 超强抗干扰能力：具备出色的抗电磁干扰性能，采用独特的跳频技术和信道选择机制，能有效抵御强磁场等干扰因素，确保无线信号在复杂电磁环境下的稳定传输。

· 适应恶劣环境：设备防护等级达到IP67，能够有效阻挡灰尘侵入，同时具备优异的防水性能，可适应铸管厂多灰尘的恶劣环境。其工作温度范围为-40℃~80℃，能够在厂区不同的温度条件下正常运行。

· 稳定的多区域传输：配备高增益定向天线，具有较强的信号穿透能力和覆盖范围，能够在多区域、有障碍物的环境下实现稳定的无线传输，确保各区域的监测数据能够准确、及时地反馈至DCS系统。

五、解决方案描述

针对该铸管厂煤气系统无线监测的需求，采用远创智控YC-Bridge-WL无线网桥构建双无线系统，具体解决方案如下：

1. 双链路冗余架构：为每个监测区域部署主备两条独立的无线通讯链路，实现监测信号与DCS系统之间的数据传输冗余备份。正常情况下，主链路承担主要的数据传输任务，备链路实时同步数据；当主链路出现故障时，系统自动、快速切换至备链路，确保数据传输不中断，满足通讯完全可靠、不丢包的要求。

2. 抗干扰与环境适应：凭借YC-Bridge-WL无线网桥强大的抗电磁干扰能力和IP67的防护等级，使其能够在铸管厂的强磁场、多灰尘环境下稳定运行，无需额外增加防护设施，降低了系统的建设和维护成本。

3. 多区域稳定传输实现：借助YC-Bridge-WL无线网桥的高增益定向天线和优秀的信号处理能力，有效克服各监测区域之间的障碍物影响，实现稳定的无线数据传输，确保14处不同区域的阀门开位、关位等开关量信号以及煤气量模拟量信号能够准确、及时地反馈至DCS系统。

六、实施过程

1. 现场勘查与规划（2天）：对铸管厂的14处监测区域位置、控制室位置、各区域与控制室之间的距离以及沿途的障碍物、电磁环境等进行全面勘查。根据勘查结果，规划无线网桥的安装位置、天线指向和链路路径，确保无线信号能够稳定传输，避开强干扰区域和严重的信号遮挡区域。

2. 设备安装与部署（1天）：

· 控制室侧：按照规划位置安装2台远创智控YC-Bridge-WL无线网桥，将其与DCS系统连接，仔细调整天线指向，确保能够稳定接收各监测区域的无线信号。

· 各监测区域侧：在每个监测区域按照规划安装2台远创智控YC-Bridge-WL无线网桥，通过有线方式与该区域的监测设备连接，调整天线指向控制室方向，保证信号的良好收发。

3.系统配置与调试（2小时）：对无线网桥进行参数配置，包括设置主备链路模式、选择合适的信道、调整传输速率等。进行系统联调，测试每条链路的通讯质量、丢包率等。模拟主链路故障情况，测试系统是否能自动快速切换至备链路，确保切换过程中数据传输不中断，满足项目的可靠性要求。

4.试运行与优化（1天）：系统安装调试完成后，进行为期2周的试运行。在试运行期间，实时监测无线通讯系统的运行状态，包括信号强度、丢包率等参数。根据试运行中发现的问题，对系统进行优化调整，如微调天线角度、更换信道等，确保系统能够长期稳定、可靠地运行。

七、应用效果

1. 通讯稳定性大幅提升：采用远创智控YC-Bridge-WL无线网桥构建的双无线系统运行稳定可靠，实现了14处监测区域与DCS系统之间的零丢包数据传输，完全满足项目要求。自系统投入运行以来，未出现因通讯问题导致的数据传输中断情况，保障了对煤气系统关键参数的实时监测。

2. 抗干扰与环境适应能力出色：在铸管厂的强磁场、多灰尘环境下，YC-Bridge-WL无线网桥表现出优异的性能，设备运行稳定，未出现因环境因素导致的故障。其IP67的防护等级有效阻挡了灰尘的侵入，确保了设备的长期可靠运行。

3. 多区域传输稳定可靠：无线网桥在各监测区域与控制室之间实现了稳定的无线数据传输，有效克服了障碍物的影响，确保了14处不同区域的阀门开位、关位等开关量信号以及煤气量模拟量信号能够准确、及时地反馈至DCS系统。

4. 降低成本与提高安全性：相比传统的有线通讯方式，无线技改方案大幅降低了线路铺设和维护成本，据估算，每年可节省维护费用数万元。同时，系统的稳定运行减少了因通讯故障导致的安全隐患，提高了煤气系统运行的安全性，为工厂带来了显著的经济效益和安全保障。

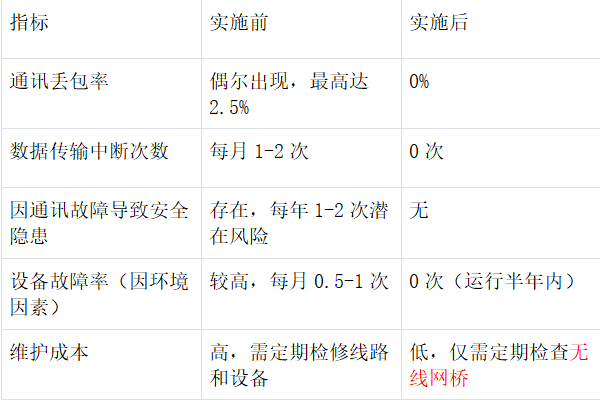

八、项目实施前后效果对比

九、总结

本次铸管厂煤气系统无线技改采用远创智控YC-Bridge-WL无线网桥构建双无线系统，成功解决了14处不同区域与控制室之间的无线通讯难题，实现了DCS系统对煤气系统关键参数的稳定、可靠监测。该解决方案通过双链路冗余备份确保了通讯的高可靠性，强大的抗干扰能力和环境适应能力使其能够在铸管厂的恶劣环境下稳定运行。

实施后，项目的通讯稳定性显著提升，彻底消除了因通讯问题导致的安全隐患和数据传输中断情况，降低了维护成本，提高了煤气系统运行的安全性。远创智控YC-Bridge-WL无线网桥凭借其卓越的性能，为铸管厂等工业领域的无线通讯提供了可靠的解决方案，具有广泛的推广应用价值，尤其适用于类似存在恶劣环境和高可靠性通讯需求的多区域监测场景。

《具体内容配置过程及其他相关咨询请与武工留言交流》
