一、 项目痛点：移动单元内的“信息阻塞”

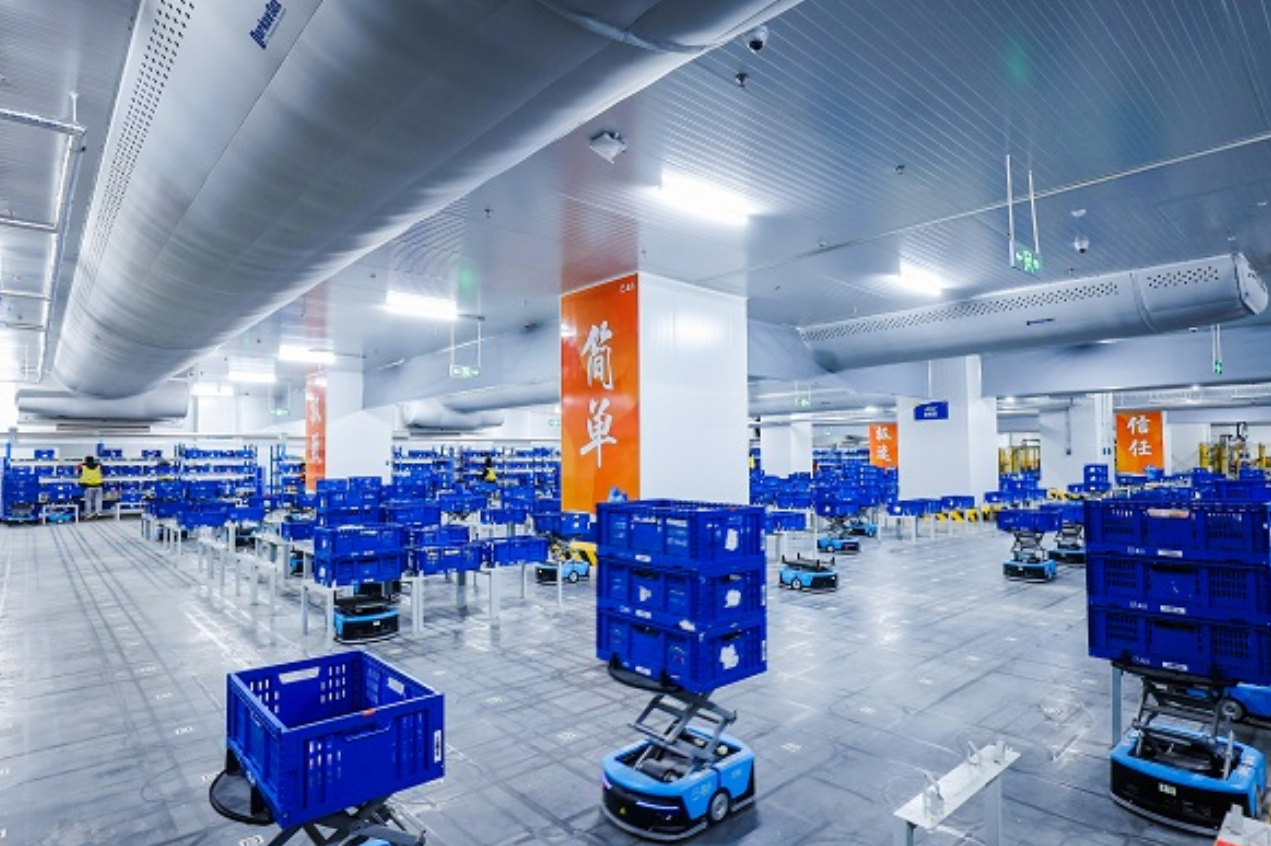

某大型电商仓储中心的AGV升级项目中，其AGV小车采用了高性能的西门子S7-1200/1500系列PLC作为主控大脑，通过PROFINET网络与上层调度系统进行高速数据交换。然而，为实现精准导航，每台AGV上配备了数台采用Modbus RTU协议的激光雷达或二维码导航传感器。

项目面临的核心挑战如下：

1.  协议层级不匹配：西门子PLC原生支持PROFINET、Ethernet/IP等高级以太网协议，而导航传感器普遍采用传统的串行总线协议Modbus RTU，二者在物理接口和通讯协议上均无法直接兼容。

2.  数据实时性要求高：AGV的导航、避障和定位需要传感器数据以极低的延迟反馈给主控PLC。任何数据延迟或丢失都可能导致路径偏移、停车不准甚至碰撞风险。

3.  集成复杂度与成本：若为AGV主控板卡额外开发串口并编写复杂的Modbus协议解析程序，将大幅增加硬件改造成本和软件开发周期，且稳定性难以保证。

4.  维护与诊断困难：传感器数据“看不见、摸不着”，一旦出现导航故障，排查过程繁琐，需要专用的串口工具，严重影响运维效率。

 二、 解决方案：远创智控YC-PN-RTU协议转换网关

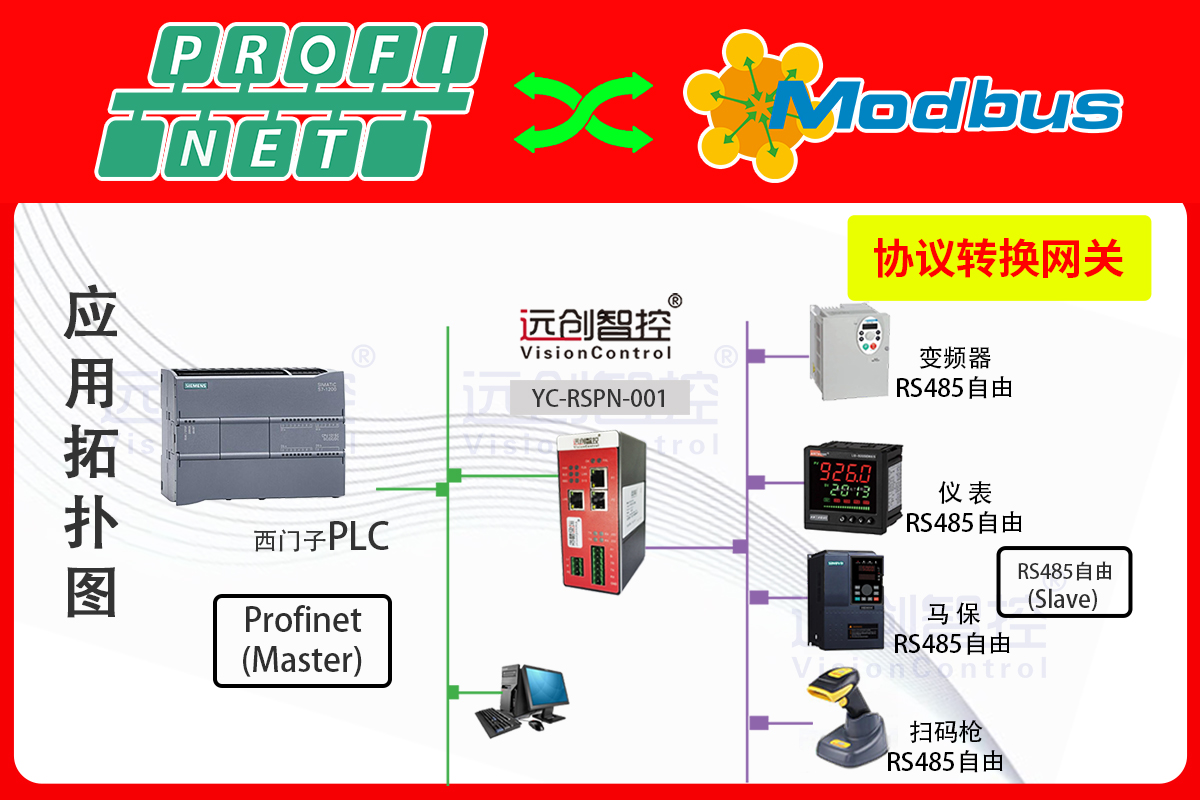

针对上述痛点，我们引入了远创智控YC-PN-RTU协议转换网关。这款产品是一款专为工业现场设计的数据采集器和协议转换工业网关，它能完美地桥接PROFINET网络与Modbus RTU串行网络。

网关功能简介：

   双向协议转换：作为通讯核心，网关在PROFINET侧作为IO设备被PLC主站扫描，在Modbus侧作为主站或从站，主动轮询或响应传感器。它实现了两种协议数据包的实时、双向解析与转发。

   即插即用集成：在西门子TIA Portal工程软件中，通过简单的GSDML文件安装，即可像添加一个标准IO模块一样将该物联网网关拖拽到设备网络中，极大简化了硬件组态。

   灵活数据映射：用户可通过网页或专用配置软件，自由定义PROFINET的输入/输出字节与多个Modbus传感器寄存器地址之间的映射关系，实现数据的“一对一”或“一对多”交换。

   边缘预处理能力：作为一款轻量级的边缘计算网关，它可对采集的原始数据进行初步处理，如单位换算、阈值判断、数据滤波等，有效减轻AGV主控PLC的运算负担。

 三、 实施过程与清晰的系统拓扑

实施过程高效、标准，主要分为硬件集成与软件配置两步。

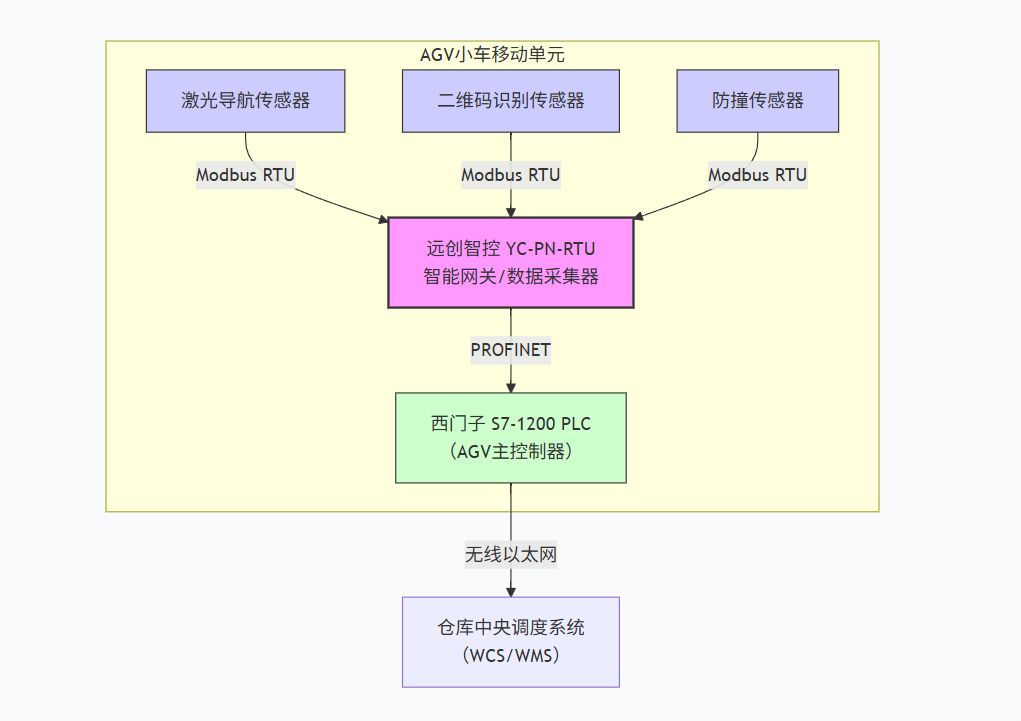

1. 硬件连接与拓扑重构

在这个拓扑中，远创智控YC-PN-RTU网关扮演了AGV内部“通讯枢纽”的角色。它作为一个高效的数据采集器，将所有Modbus传感器数据汇聚，并打包成标准的PROFINET数据帧，供主控PLC实时读取和控制。

2. 软件配置

   西门子PLC侧：在TIA Portal中，导入网关的GSDML文件并将其添加到PROFINET网络。为其分配输入/输出地址（例如，32字节输入用于接收传感器数据，16字节输出用于向传感器发送指令）。

   网关侧：通过电脑连接网关的配置口，进入Web配置界面。

       设置PROFINET站名和IP地址，确保与PLC网络一致。

       配置Modbus主站参数：设置波特率、数据位、停止位和校验位，与所有传感器参数匹配。

       建立数据映射表：这是核心步骤。例如，将激光传感器（设备地址1）的“当前位置X坐标”（寄存器地址3000）映射到PLC的输入区IW0；将PLC输出区QB0的一个位，映射到控制蜂鸣器（设备地址2）的“启停线圈”（地址0000）。

   下载与调试：将配置下载到网关并重启。在TIA Portal中在线监控，即可看到传感器数据已实时出现在对应的PLC地址中，反之亦然。

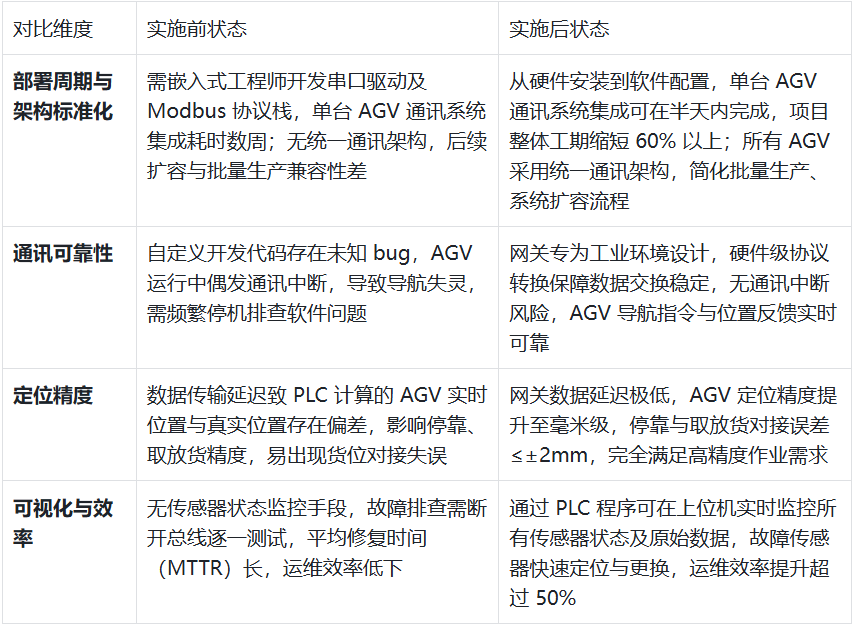

 四、 应用效果与实施前后对比

 五、 行业推广与前景展望

远创智控YC-PN-RTU所代表的工业网关解决方案，其“化繁为简，打通数据”的能力，在以下主流且高速发展的行业中具有巨大的应用潜力：

1.  新能源锂电池生产：在极度强调洁净度的车间内，物料搬运高度依赖AGV。同时，生产线上的大量温控仪、测厚仪等设备普遍采用Modbus协议。此类物联网网关是实现生产线设备数据统一采集，构建数字化工厂的基石。

2.  半导体与电子制造：该行业对物流搬运的洁净、防静电和精准度有苛刻要求。AGV系统与生产线上的Modbus设备（如机械手、视觉检测仪）的协同，离不开此类智能网关 的支撑。

3.  智能物流与柔性制造：除了仓储AGV，在生产线上的物料配送AGV、装配机器人等领域，也需要实现不同协议设备间的无缝衔接，以满足柔性生产的需求。

4.  智慧农业与养殖：在现代规模化温室和养殖场中，大量的环境传感器（温湿度、CO2、光照）采用Modbus协议，通过边缘计算网关进行采集和初步控制，再通过以太网上传至云平台，实现精准化种养殖。

 六、 总结

在工业4.0和“中国制造2025”的浪潮下，智能设备间的互联互通是迈向智能制造的第一步。本项目清晰地表明，远创智控YC-PN-RTU这类专业的工业网关，早已超越了简单的协议转换功能。它集物联网网关的连接能力、数据采集器的汇聚能力、边缘计算网关的预处理能力于一身，是构建灵活、可靠、智能的现代工业系统的关键组件。

它通过标准化的方式，优雅地解决了AGV移动单元内部的信息阻塞问题，将异构的设备“方言”统一为上层系统能够理解的“标准语言”，确保了物流体系的精准与高效。随着智能制造在更广泛的行业中落地生根，这种能够快速部署、稳定可靠的智能网关 必将成为连接物理世界与数字世界的标配，为各行各业的数字化转型注入强劲动力。

《具体内容配置过程及其他相关咨询请与武工留言交流》
