一、 项目痛点：模拟量数据的“数字鸿沟”

在某大型浮法玻璃生产线上，熔窑锡槽的玻璃液位是决定最终成品厚度的最关键参数之一。现场部署了高精度的4-20mA模拟量液位传感器，用于实时监测液位变化。然而，其控制系统已升级为以西门子S7-1500/1200为代表的PROFINET网络主干。

项目面临的核心挑战在于：

1.  协议壁垒：PROFINET是标准的工业以太网数字协议，而液位传感器输出的是连续的模拟量信号，二者无法直接对话。传感器数据如同操着“方言”的哨兵，无法被中央指挥系统（PROFINET主站）直接理解。

2.  信号衰减与干扰：长距离的模拟信号传输易受现场电磁干扰，导致数据波动、失真，直接影响厚度控制的精度和稳定性。

3.  控制滞后：通常需要额外的模拟量输入模块，并通过PLC程序进行复杂的转换计算，增加了系统响应时间，无法实现真正意义上的实时精准调控。

4.  数据孤岛：宝贵的液位数据仅能用于本地显示或简单的闭环控制，无法便捷地集成到更上层的MES（制造执行系统）或云平台进行大数据分析与工艺优化。

 二、 解决方案：远创智控YC-PN-TCP协议转换网关

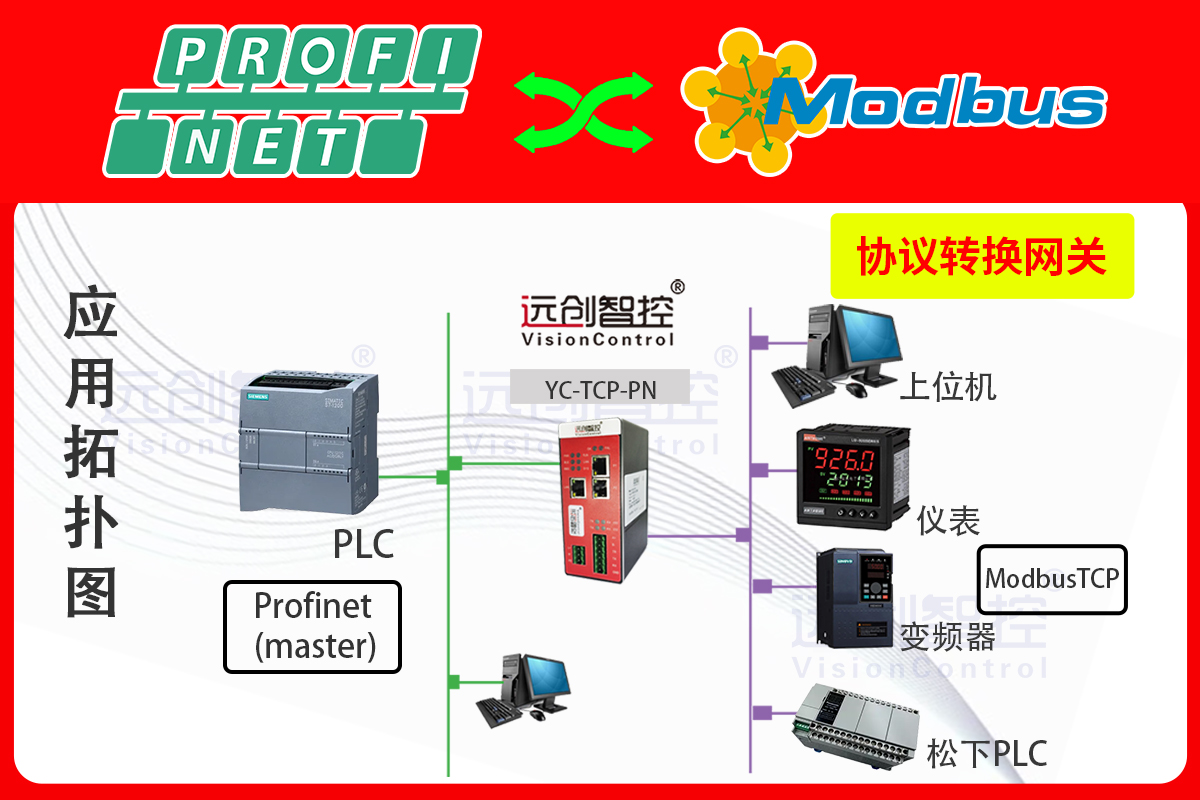

为解决上述痛点，我们引入了远创智控YC-PN-TCP协议转换网关。这款设备不仅仅是一个简单的协议转换器，更是一个集成了数据采集器、边缘计算网关 和物联网网关 功能的智能网关。

网关功能简介：

   双向协议转换：核心功能是实现ModbusTCP（作为服务器）与PROFINET IO（作为智能从站）之间的高效、双向数据转换。它能将传感器数据“打包”成PROFINET网络认识的数字报文。

   模拟量直接接入：网关本身或通过配套的IO模块，可直接接收多路4-20mA模拟量信号，并内置高精度AD转换器，确保数据采集的准确性。

   PROFINET从站：在PROFINET网络中，它作为一个标准的IO设备，被主站PLC（如S7-1500）无缝识别和访问，无需编写复杂的通讯程序。

   数据预处理：作为一款边缘计算网关，它可在数据上传前进行滤波、线性化缩放、越限报警等预处理，极大减轻了主PLC的运算负担，提升了系统效率。

   云端就绪：其物联网网关 属性意味着它具备向云端或上位机系统（通过ModbusTCP）并行传输数据的能力，为未来实现数字化工厂和预测性维护奠定了基础。

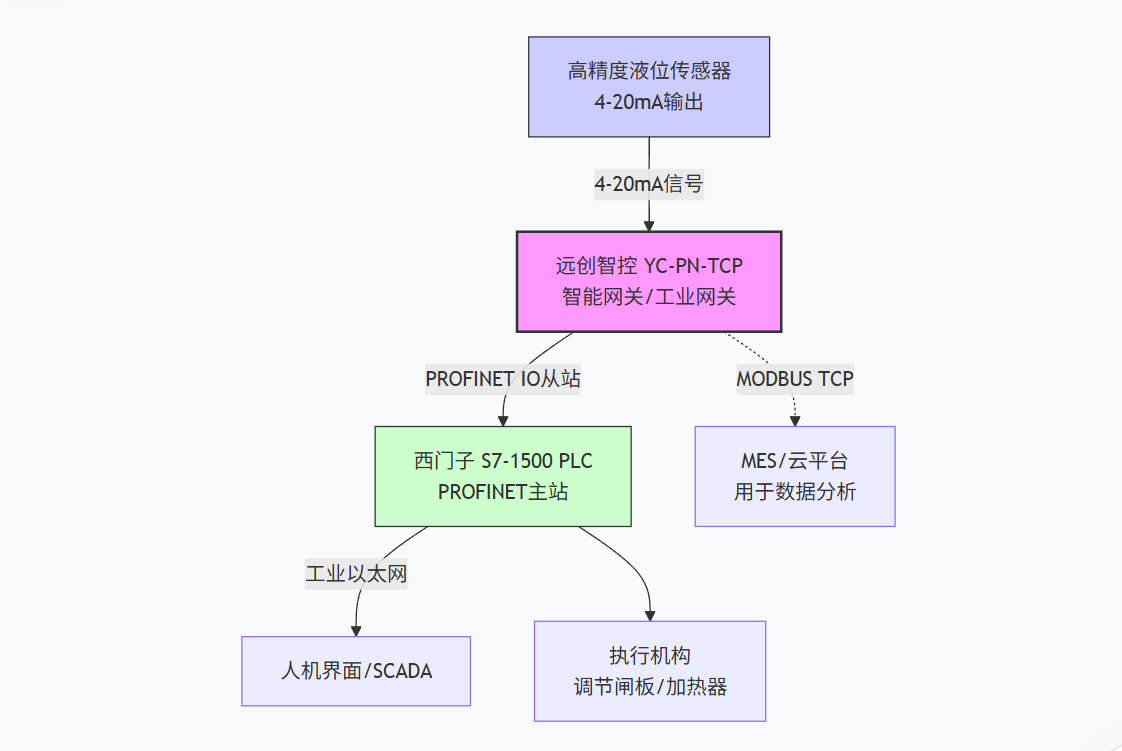

 三、 实施过程与清晰的系统拓扑

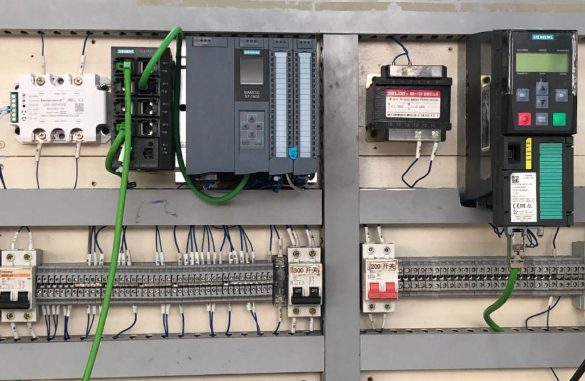

1. 硬件连接与拓扑重构

2. 软件配置

   西门子侧：在TIA Portal工程软件中，导入远创智控提供的GSDML硬件描述文件。将YC-PN-TCP网关作为一个标准的PROFINET IO设备添加到网络组态中，并为其分配输入/输出地址（例如，32字节输入用于接收传感器数据，16字节输出用于接收PLC下发的参数设置）。

   网关侧：通过网页浏览器或专用配置工具登录网关，进行参数设置：

       配置PROFINET站名和IP地址，确保与主站网络一致。

       配置模拟量输入通道，设定4mA和20mA对应的工程量程（如0.0mm - 100.0mm液位高度），并启用数据滤波功能。

       （可选）配置ModbusTCP服务器参数，设定需要映射的寄存器地址，以便MES系统读取。

   逻辑编程：在PLC程序中，直接访问之前分配的I/O地址即可获得已经过工程转换的、标准化的液位值。PLC根据此实时值，运用PID等控制算法，迅速计算出控制量并驱动执行机构（如调节闸板开度），形成一个快速、精准的闭环控制。

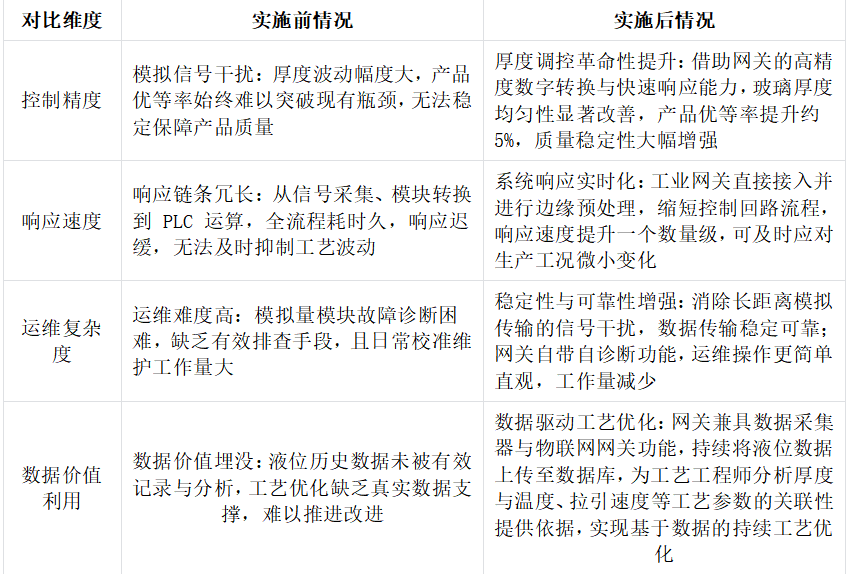

 四、 应用效果与实施前后对比

 五、 行业推广与前景展望

远创智控YC-PN-TCP网关所代表的智能网关解决方案，其“承上启下、打通异构”的能力，在众多迈向工业4.0的行业中具有普适性价值。我们重点推荐以下主流、快速且有前景的行业：

1.  光伏产业：在硅料、硅片生产环节，需要对温度、压力、流量等大量模拟量参数进行高精度采集与控制。此类网关是构建统一、高效车间级控制网络的理想选择。

2.  锂电制造：电极涂布的厚度、辊压的压力与密度，这些直接决定电池性能的参数，都需要通过高精度的传感器和可靠的数据采集器 来监控，并通过边缘计算网关 进行实时处理，确保工艺一致性。

3.  智能水务与环保：水处理厂有大量的流量、液位、PH值、浊度等模拟量仪表。通过此类网关可轻松将数据集成到云平台，实现智慧水务的远程监控与优化调度。

4.  食品饮料与制药：在强调合规与追溯的行业，对发酵罐温度、压力、液位的精确记录至关重要。网关不仅能实现控制，其物联网网关 功能更能无缝满足FDA/GMP的数据完整性要求。

   在智能制造与数字化转型的宏大叙事中，数据的精准采集与无缝流通是一切的起点。本项目成功证明，远创智控YC-PN-TCP这类集多重功能于一身的工业网关，已从辅助工具演变为实现高精度自动化的核心组件。它不仅是协议的“翻译官”，更是数据的“净化器”、系统的“加速器”。

它以其卓越的实用性，有效地弥合了模拟设备与数字网络之间的鸿沟，将一线的传感器数据转化为驱动决策和优化的智慧养分。随着工业互联网的深入发展，这种具备边缘计算 能力、能够快速部署并赋能传统设备的智能网关，必将在光伏、锂电、环保等更多高速发展的行业中成为标准配置，为打造更智能、更高效、更高质量的未来工厂奠定坚实的数据基石。
