一、案例背景

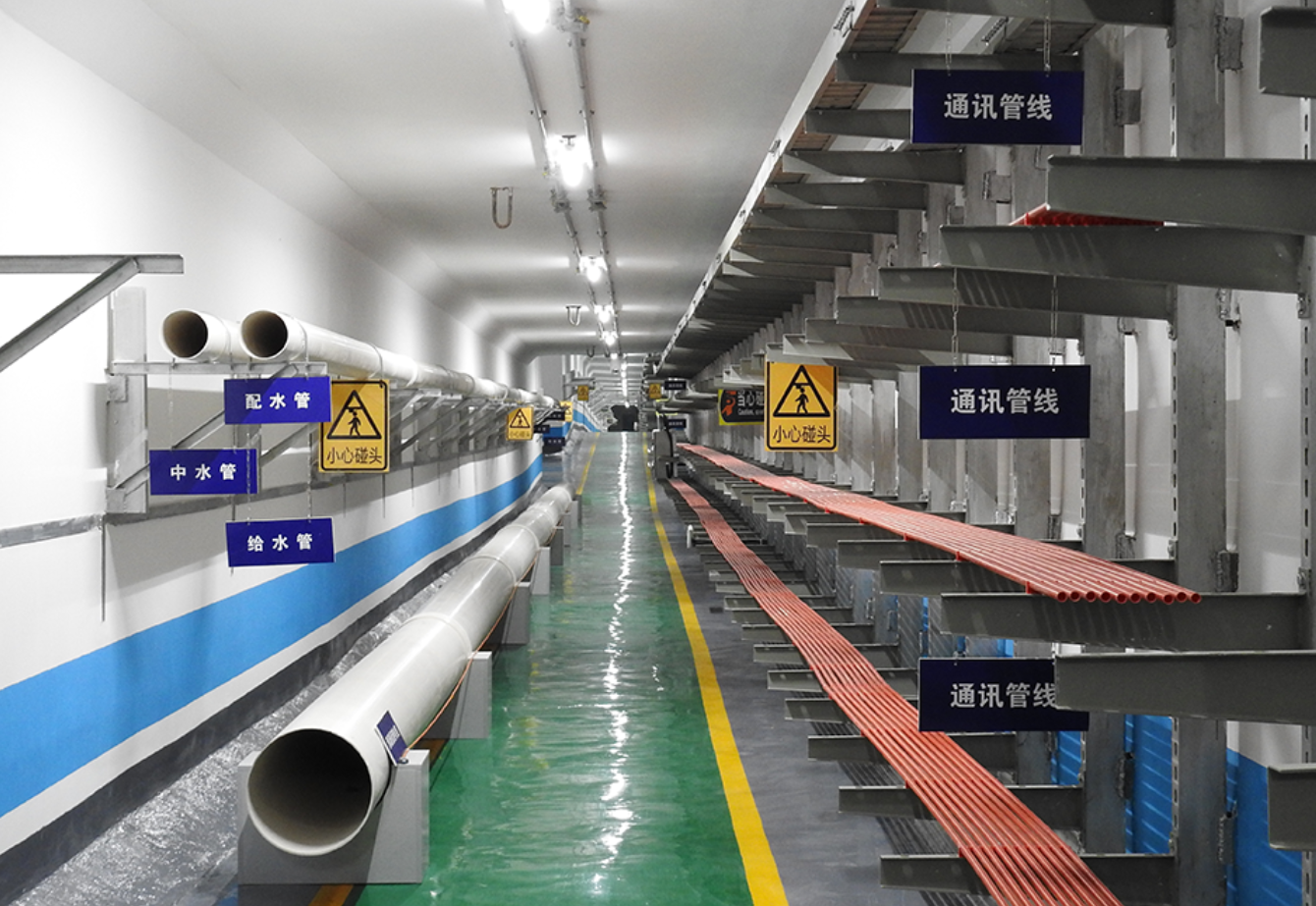

城市地下综合管廊，作为集中敷设电力、通信、给水、燃气等市政管线的集约化隧道，是保障城市运行的“生命线”。其内部环境复杂，集成有环境监测、安防、排水、通风等多个子系统，确保其安全、高效、智能化管理至关重要。然而，子系统间的“信息割裂”一直是管理的核心痛点。本文将深入解析如何利用远创智控YC-CCLKIE-RTU这一多功能物联网网关，成功打破协议壁垒，实现以三菱PLC为核心的综合管廊统一监控，并展望其在智慧城市等前沿领域的广阔前景。

二、项目痛点：多子系统林立下的管理困境

某市新建的地下综合管廊项目，内部部署了多个独立运行的子系统：

环境与设备监控系统：以三菱FX5U系列PLC为主站，通过CCLKIE网络连接各类温湿度、氧气、CH4、H2S传感器。

安防系统：包括门禁、视频监控（IPCamera）和入侵检测，部分设备支持ModbusRTU协议。

排水系统：集水坑排污泵由一套小型控制系统管理，控制器支持ModbusRTU。

通风系统：风机及其变频器同样通过ModbusRTU进行控制。

项目面临的核心挑战是：

1.协议异构，无法统一管控：三菱主流的CCLKIE协议与安防、排水、通风系统广泛使用的ModbusRTU协议互不兼容，形成多个“数据孤岛”。

2.联动困难，安全隐患大：无法实现系统间的智能联动。例如，当有害气体传感器报警时，通风系统无法自动启动；集水坑水位超高时，无法自动联动水泵并向上位机发出高级别警报。

3.运维效率低下：维护人员需要分别登录多个独立的监控界面，无法从统一平台获取管廊整体运行状态，故障排查耗时费力。

4.数据价值难以挖掘：各系统数据分散，无法进行汇聚分析，难以实现基于大数据的预测性维护和能效管理。

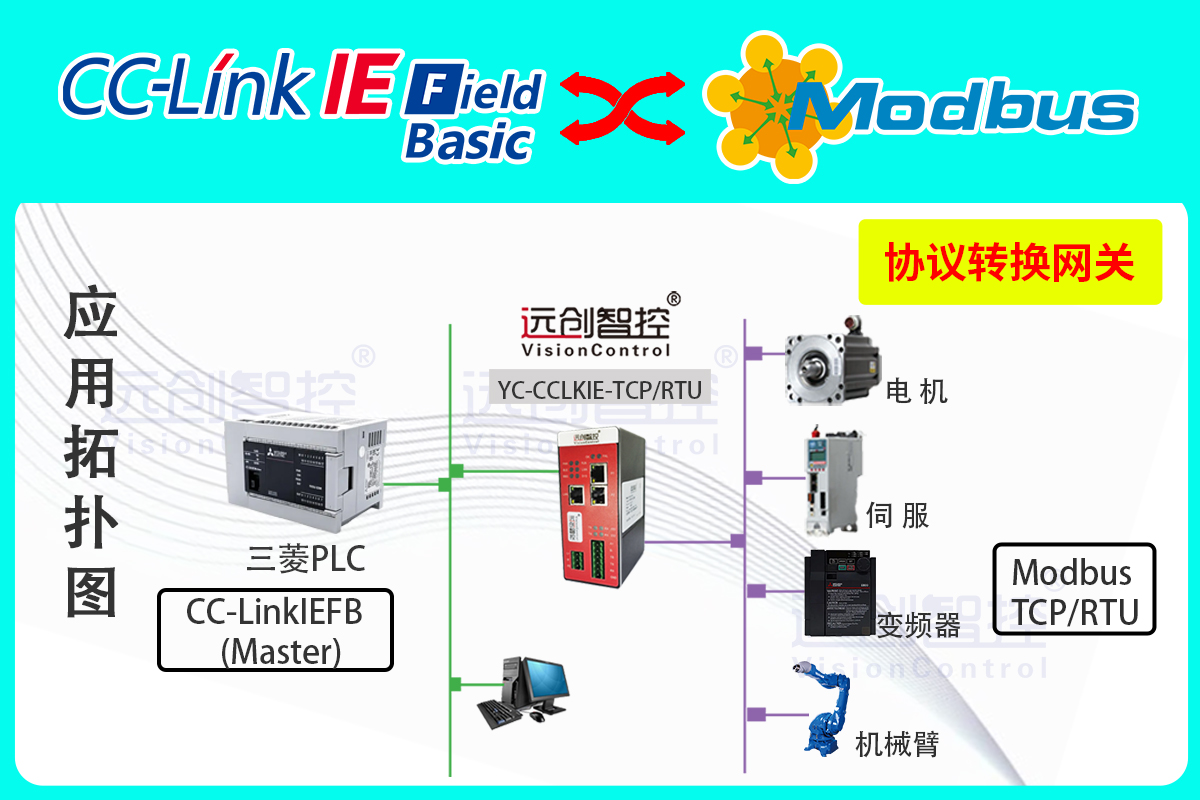

三、解决方案：远创智控YC-CCLKIE-RTU协议转换网关

为解决以上痛点，我们引入了远创智控YC-CCLKIE-RTU协议转换网关。这款产品不仅是一个工业网关，更是一个集数据采集器、边缘计算网关功能于一身的智能网关。

网关功能简介：

多协议转换枢纽：网关核心功能是实现CCLKIE与ModbusRTU主/从站之间的双向协议转换。它在CCLKIE网络中作为智能设备站，在Modbus网络中既可以作为主站轮询从站设备，也可作为从站被访问。

强大的数据采集与映射：作为数据采集器，它能同时连接多个ModbusRTU设备，将分散的传感器、控制器数据集中采集，并按照预设的映射表，与三菱PLC的软元件（如D、M寄存器）进行一一对应，实现数据的无缝传输。

边缘侧智能处理：作为边缘计算网关，它具备逻辑运算能力，可在本地执行简单的控制逻辑。例如，在检测到集水坑水位超高信号后，无需等待上位机指令，可直接通过预设逻辑启动排水泵，极大提升了系统响应速度与可靠性。

坚固耐用的工业设计：适应管廊内高温、高湿的恶劣环境，保障系统长期稳定运行。

四、实施过程与清晰的系统拓扑

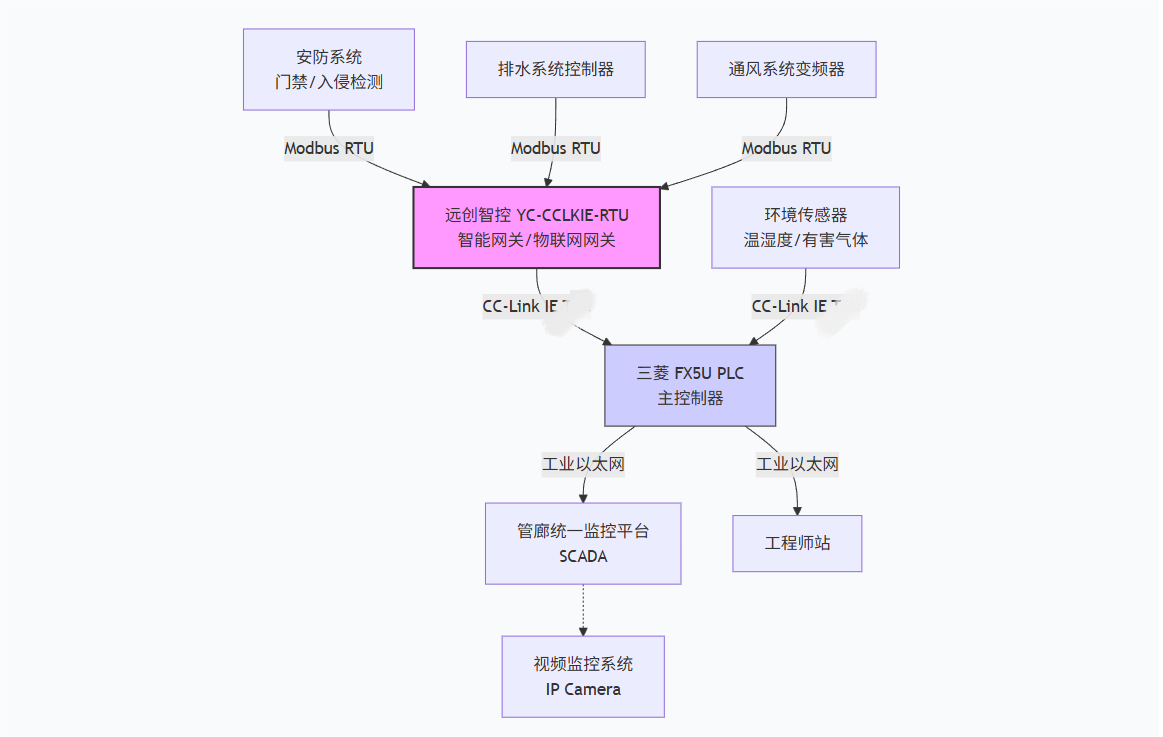

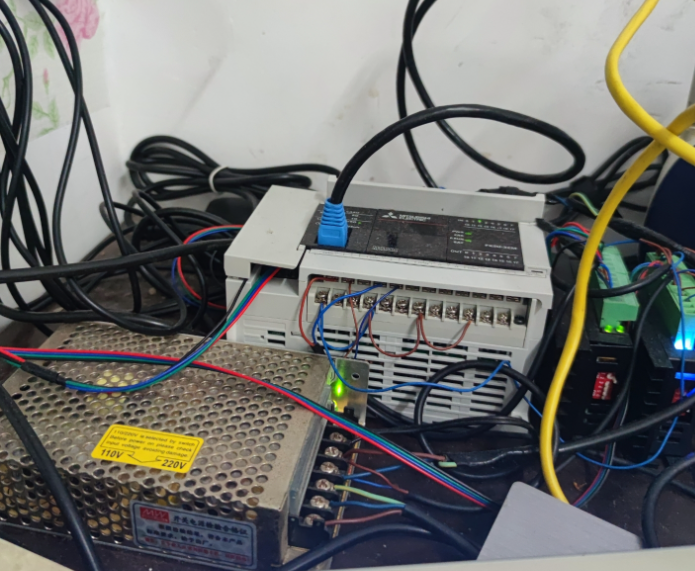

1.硬件连接与拓扑重构

2.软件配置

三菱侧：在三菱GXWorks3软件中，配置CCLKIE网络，将网关添加为智能设备站，并分配其专用的通信软元件区域（如从D1000开始的连续寄存器）。

网关侧：使用远创智控的配置软件，进行关键配置：

Modbus主站配置：设定网关作为Modbus主站，添加需要轮询的从站设备（排水控制器地址1，通风变频器地址2等），并定义轮询周期。

数据映射表配置：建立Modbus寄存器与三菱PLC软元件的映射关系。例如：

将`排水控制器.水位值(Modbus:40001)`映射到`三菱PLC.D1000`

将`三菱PLC.D1100(启动通风命令)`映射到`通风变频器.启动位(Modbus:00001)`

边缘逻辑配置（可选）：在网关内编写简单逻辑，如`IFD1000>高水位阈值THEN自动置位D1100`。

配置完成后，下载至网关。三菱PLC无需编写复杂的通讯程序，只需像访问自身内存一样读写D1000等映射区，即可实现对所有子系统的监控。

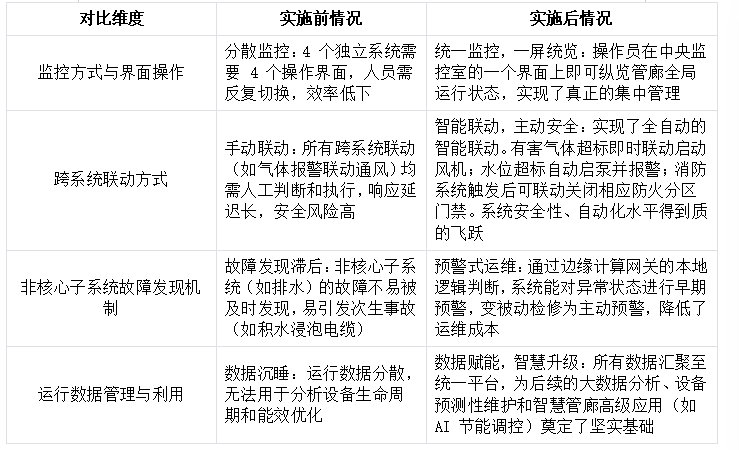

五、应用效果与实施前后对比

六、行业推广与前景展望

远创智控YC-CCLKIE-RTU网关所代表的工业网关解决方案，其“打通最后一公里协议”的能力，在众多正处于快速数字化、智能化转型的行业中极具应用价值。我们重点推荐以下主流且前景广阔的行业：

1.智慧城市：beyond管廊，还可用于智慧路灯控制（集成单灯控制器与环境传感器）、智慧水务（泵站数据采集）、智能楼宇（集成BA系统与能源管理系统）等，是构建城市物联网感知层的核心数据采集器。

2.新能源光伏/风电场站：场站内逆变器、汇流箱、箱变、环境测仪等设备协议各异（Modbus,CAN等），通过智能网关可实现全站数据的统一采集和边缘聚合，无缝对接集团云平台。

3.智能制造与数字化车间：在产线上，用于连接不同品牌的机器人、CNC机床、AGV与主控PLC，构建柔性生产线。其边缘计算能力可用于在本地实现工艺参数校验、设备OEE计算等。

4.智慧农业与畜禽养殖：集成温室内的环控设备、灌溉系统、土壤传感器，或养殖舍内的通风、喂料、清粪设备，实现精细化种养殖管理。

七、总结

地下综合管廊是现代城市智慧的缩影，而其真正的“智慧”源于底层数据的全面贯通与智能应用。本项目成功证明，远创智控YC-CCLKIE-RTU这类物联网网关，已远超传统协议转换器的范畴，它是集协议转换、数据采集器、边缘计算网关于一体的工业网关和智能网关。

它以其高度的集成性和灵活性，将管廊内错综复杂的异构网络整合为一个有机的整体，打通了信息的“任督二脉”，使得子系统间的高效协同与智能决策成为可能。随着“新城建”和“数字经济”的持续推进，这种能够快速部署、赋能传统基础设施的智能网关解决方案，必将在智慧城市、新能源、智能制造等更多关乎国计民生的重点行业中扮演“神经末梢”与“系统中枢”的关键角色，为构建万物互联的智能世界提供坚实的数据基石。

《具体内容配置过程及其他相关咨询请与武工留言交流》
