一、行业背景与项目概况

当前新能源汽车行业迎来爆发式增长，动力电池作为核心部件，其生产过程对自动化控制的精准度、实时性要求极高。该新能源汽车零部件工厂现有一条动力电池包外壳自动化加工线，采用三菱A系列PLC作为核心控制器，负责控制冲压、焊接、检测等工序的联动运行。由于该PLC为早期型号，仅配置一个RS-232圆形串口，只能实现单一设备点对点通讯。

随着生产需求升级，工厂新增Modbus TCP协议触摸屏用于现场参数设置与状态监控，同时需通过上位机实现PLC程序远程下载、生产数据采集与故障诊断，原有串口通讯方式无法同时满足多设备、多协议的通讯需求，成为制约生产线智能化升级的关键瓶颈，亟需通过专业的以太网转换器实现通讯功能扩展。

二、项目痛点、选型与实施过程

（一）核心痛点

1. 协议不兼容：三菱A系列PLC仅支持串口通讯协议（RS-232），而Modbus TCP触摸屏、上位机均采用以太网通讯协议，协议差异导致三者无法直接建立通讯，无法实现数据互通与协同控制；

2. 接口单一：PLC仅有一个圆形串口，无法同时连接触摸屏、上位机与程序下载设备，只能手动切换连接，操作繁琐且易出错，严重影响生产效率；
3. 无远程通讯能力：无法通过以太网实现PLC程序远程下载，运维人员需到现场操作，增加运维成本，且故障响应滞后。

（二）设备选型

结合项目需求，经过多方对比，最终选型远创智控YC8000-A以太网模块，该模块可完美实现串口转以太网、以太网桥接器功能，同时具备协议转换能力，适配三菱A系列PLC的串口通讯，支持Modbus TCP协议，可同时连接多台以太网设备，满足触摸屏、上位机同时通讯与程序下载需求，且具备工业级稳定性，适配新能源汽车工厂的复杂生产环境。

（三）实施过程

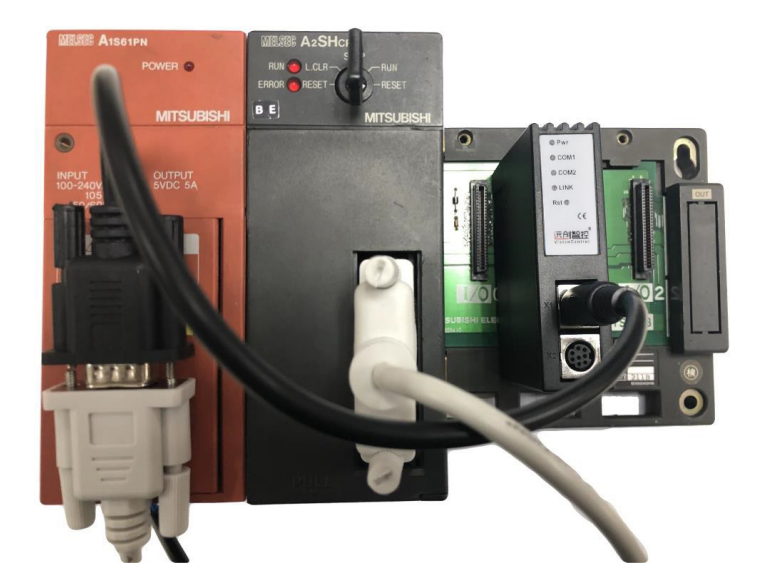

1. 硬件连接：将远创智控YC8000-A以太网模块固定在PLC控制柜内，通过专用电缆将模块串口与三菱A系列PLC的圆形串口连接，完成串口转以太网的硬件基础搭建；将Modbus TCP触摸屏、上位机通过网线接入以太网模块的网口，形成星型网络架构，确保多设备同时接入。
2. 参数配置：通过电脑登录以太网模块的Web配置界面，设置串口参数（波特率、数据位、停止位）与PLC串口参数保持一致，配置以太网IP地址，将模块设置为协议转换模式，实现RS-232串口协议与Modbus TCP协议的双向转换，同时启用以太网桥接器功能，保障数据高速传输。
3. 调试运行：分别测试触摸屏与PLC的参数交互、上位机与PLC的数据采集及程序下载功能，优化通讯参数，解决数据延迟、丢包问题，确保系统稳定运行。

三、网关功能介绍

远创智控YC8000-A以太网模块兼具串口转以太网、以太网转换器、以太网桥接器三大核心功能，可作为工业通讯网关实现多设备、多协议的协同通讯。其核心功能包括：
1. 协议转换功能：支持RS-232/485串口协议与Modbus TCP、三菱MC协议的双向转换，破解不同协议设备无法通讯的难题；
2. 多设备接入功能：具备多个以太网接口，可同时连接触摸屏、上位机、交换机等设备，支持6个上位机同时访问，满足多端协同需求；
3. 以太网桥接功能：实现不同网段设备的互联互通，保障数据高速、稳定传输，丢包率低于0.1%；
4. 远程管理功能：支持通过以太网远程下载PLC程序、监控设备运行状态，便于运维人员远程排查故障；
5. 工业级稳定性：采用导轨式安装，抗干扰能力强，适应高低温、强电磁干扰的工业环境，连续运行无故障。

四、技术架构设计与硬件配置

（一）技术架构设计

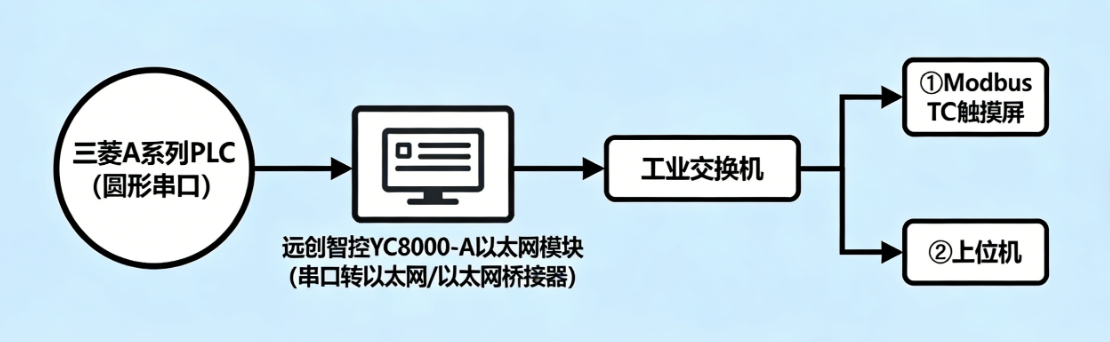

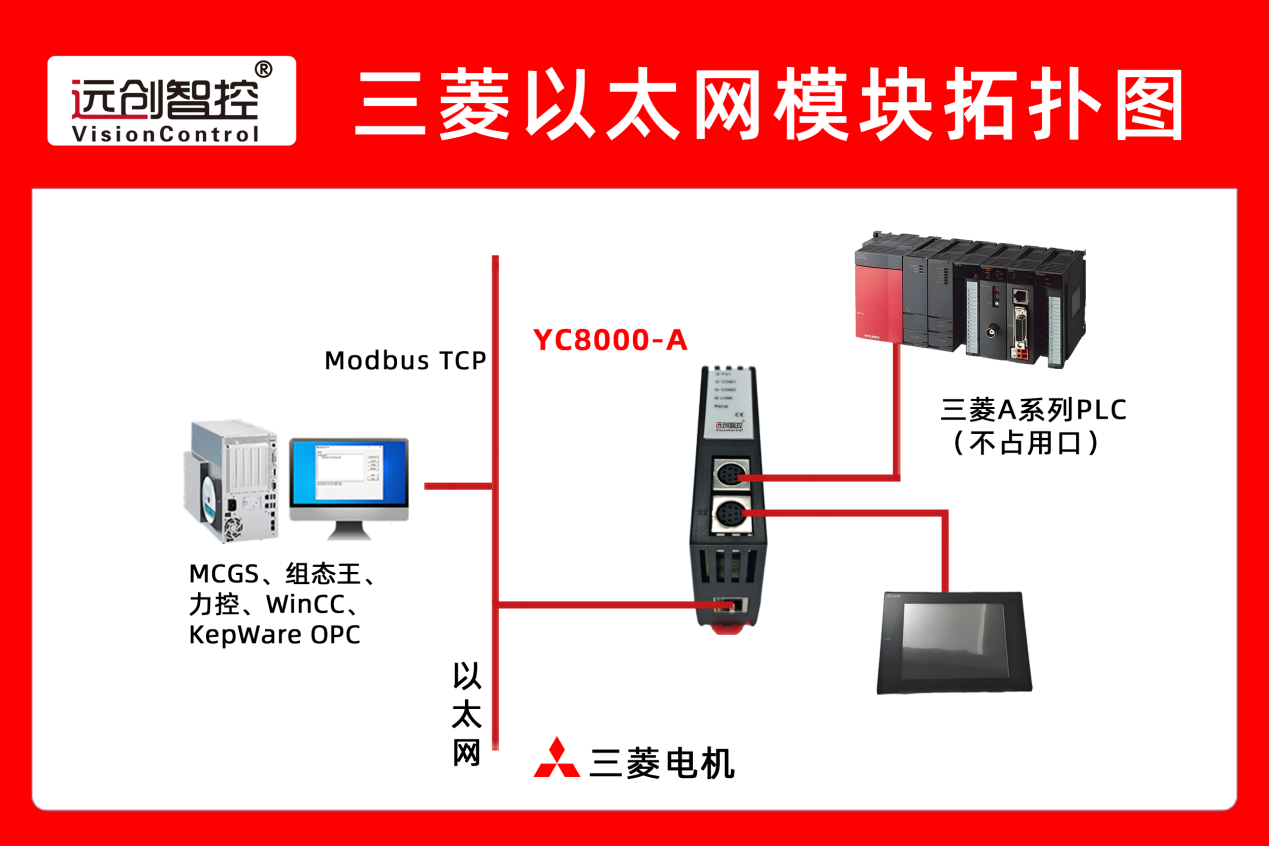

本项目采用“PLC+以太网模块+多终端”的三层架构设计，底层为三菱A系列PLC，负责现场设备控制与数据采集；中间层为远创智控YC8000-A以太网模块，作为串口转以太网核心设备，实现协议转换与数据中转，同时发挥以太网桥接器作用，连接底层PLC与上层终端；上层为Modbus TCP触摸屏与上位机，触摸屏负责现场操作与状态监控，上位机负责程序下载、数据存储与故障诊断。结构拓扑图如下：

（二）硬件配置

1. 核心设备：三菱A系列PLC（带RS-232圆形串口）1台；
2. 通讯设备：远创智控YC8000-A以太网模块1台（具备串口转以太网、以太网转换器、以太网桥接器功能）；
3. 终端设备：Modbus TCP触摸屏1台、工业上位机1台；
4. 辅助设备：工业交换机1台、专用通讯电缆、固定支架等。所有设备均采用工业级标准，确保在新能源汽车工厂的复杂环境下稳定运行。

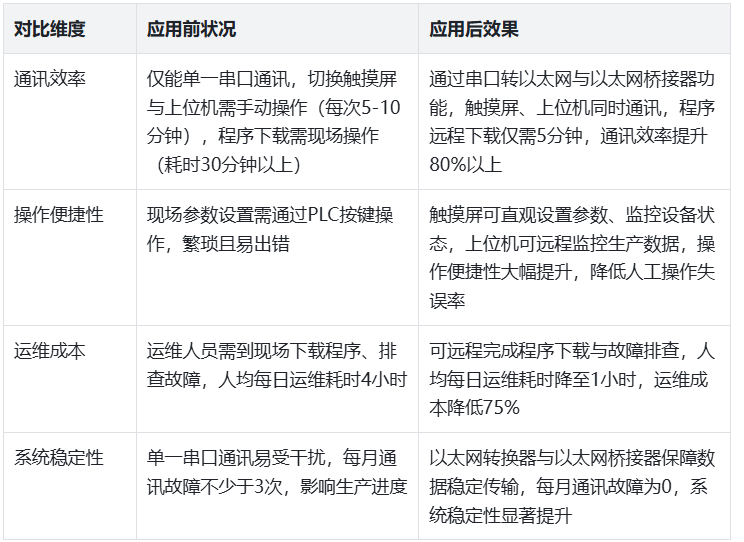

五、应用效果前后对比

六、网关未来发展趋势

随着工业4.0与物联网技术的深度融合，串口转以太网、以太网转换器等网关设备的发展呈现三大趋势：
1. 智能化升级：未来网关将集成AI算法，实现设备故障预判、数据异常预警，具备自诊断、自修复功能，降低运维成本；
2. 多协议兼容：将支持更多工业通讯协议，实现不同品牌、不同类型设备的无缝对接，打破通讯壁垒；
3. 轻量化与集成化：体积更小、功耗更低，可集成边缘计算功能，实现数据本地处理，减少云端传输压力，同时支持无线通讯功能，适配更复杂的工业场景。在新能源汽车、光伏、锂电池等新兴行业，网关设备将成为连接传统设备与智能化系统的核心纽带，市场需求将持续增长。

七、总结

本项目针对新能源汽车工厂三菱A系列PLC无网口、多设备多协议无法通讯的痛点，采用远创智控YC8000-A以太网模块，充分发挥其串口转以太网、以太网转换器、以太网桥接器的核心功能，成功实现Modbus TCP触摸屏、上位机与PLC的同时通讯，以及PLC程序远程下载，彻底解决了传统通讯的瓶颈问题。改造后，生产线通讯效率、操作便捷性大幅提升，运维成本显著降低，系统稳定性得到保障，为新能源汽车零部件生产的智能化升级提供了可靠的通讯解决方案。

此次应用充分证明，串口转以太网、以太网转换器等设备在工业自动化升级中具有重要作用，远创智控YC8000-A以太网模块的高稳定性、多功能适配性，可广泛应用于立体仓库、光伏、锂电池、食品、医疗等多个行业，为传统设备的智能化改造提供有力支撑，助力企业实现高效、智能、低成本的生产运营。
