一、改造背景

某电解铝厂电解车间采用海为 H60S2P PLC 作为电解槽、整流柜、循环冷却、烟气净化系统的控制核心，原系统仅通过 RS485 串口连接简易文本屏，仅能实现启停与基础电流显示。随着电解铝生产智能化、能耗管控与安全环保要求提升，原有系统无法满足槽电压、电解电流、槽温、液位、烟气浓度、联锁保护等参数实时监控与数据上传，且海为 PLC 无标准以太网接口，无法接入厂区生产调度与能源管理系统。整体更换控制器成本高、停产风险大，最终采用远创智控YC8000-HW 以太网通讯模块，实现老旧 PLC 低成本以太网升级，对接威纶触摸屏与生产数字化平台。

二、方案设计

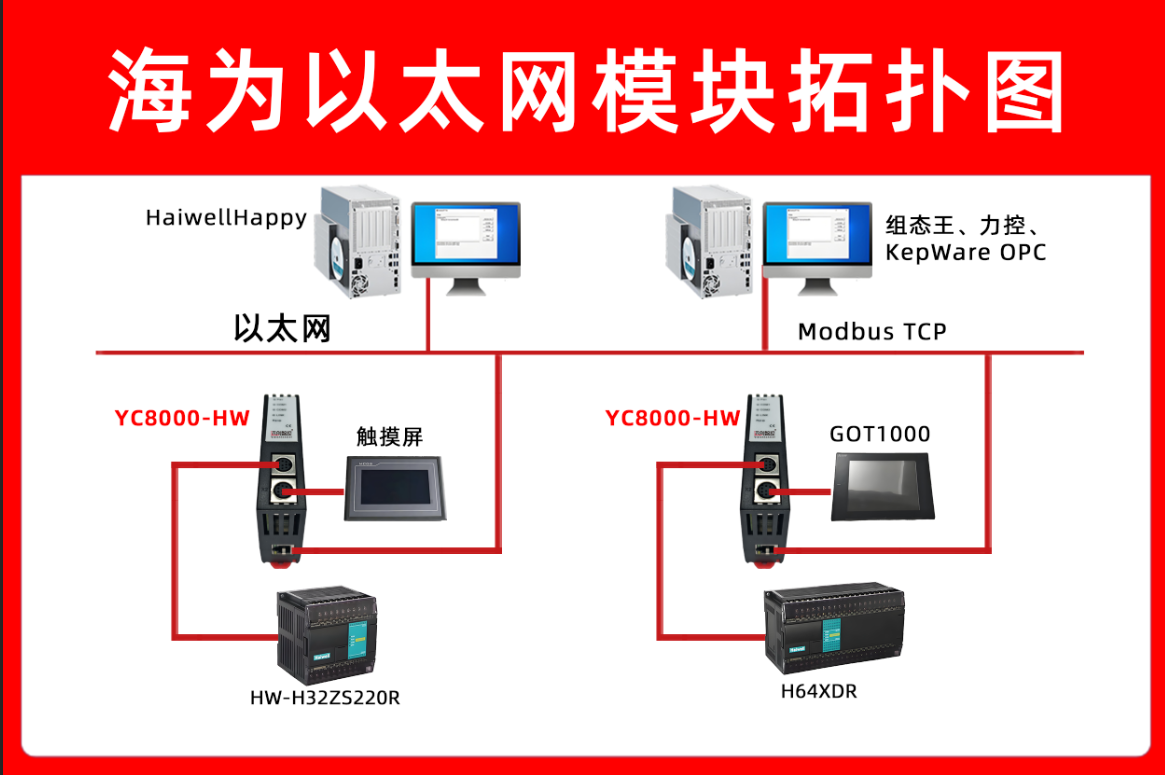

1. 硬件拓扑

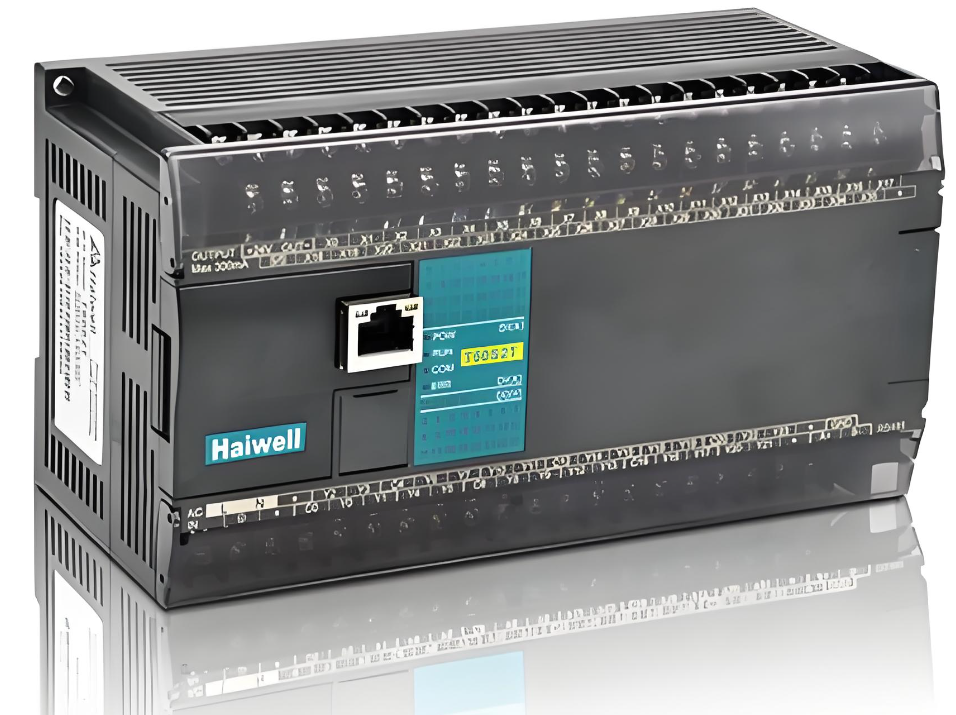

· 主控 PLC：海为 H60S2P，RS485 接口

· 触摸屏：威纶触摸屏，用于电解铝工艺监控、参数设定、报警提示、权限管理

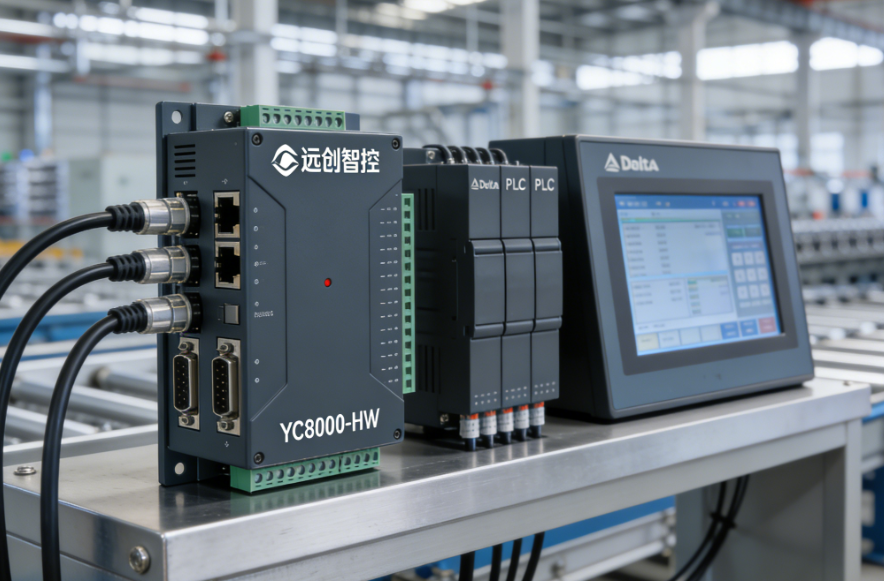

· 以太网模块：远创智控YC8000-HW 工业以太网通讯处理器

· 网络设备：工业级抗干扰交换机，电解铝生产网段 192.168.90.0/24

· 上位机：厂区能源管理与调度计算机，用于数据归档、能耗分析、安全预警、报表生成

2. 接口连接

· YC8000HW 的 RS485 端子接入原有电解铝控制总线，站号设为 5，波特率 19200bps

· 模块 RJ45 口接入工业交换机，IP：192.168.90.45，掩码 255.255.255.0

· 威纶触摸屏配置同网段 IP，通过以太网驱动读取模块映射数据

· 能源管理平台通过 ModbusTCP 采集电解电流、槽电压、槽温、液位、烟气浓度等关键参数

三、YC8000HW 通讯处理器参数配置

1. 设置 RS485 站号 5，数据刷新周期 10ms，扫描 RW、RM、X、Y 数据区

2. 配置 EtherNet/IP 实例，映射电解电流、槽电压、冷却泵状态到 CIP 地址段

3. 配置 ModbusTCP 映射，将 RW 区模拟量映射到 40001 开始保持寄存器，开关量映射到 00001 开始线圈

4. 下载配置，RUN 灯常亮、COMM 灯闪烁表示通讯正常

四、威纶触摸屏画面组态

1. 打开威纶 EasyBuilder Pro，新建电解铝生产监控项目

2. 添加以太网驱动，指向 YC8000HW 模块 IP：192.168.90.45

3. 建立标签：电解电流、槽电压、槽温、冷却液位、烟气浓度、泵阀状态、故障代码

4. 组态电解工艺流程画面、实时趋势曲线、报警弹窗、权限管理、能耗统计界面

5. 下载工程至触摸屏，数据刷新 < 150ms，满足电解铝连续生产稳定监控要求

五、能源管理平台对接验证

1. 能源平台通过 ModbusTCP（端口 502）定时读取生产数据、设备状态、能耗参数

2. 下发电流设定、温度阈值、联锁保护参数到 PLC，实现远程调控

3. 通讯响应平均 < 10ms，连续 72 小时稳定无丢包，满足电解铝生产监控要求

4. 异常自动记录，支持能耗分析、生产报表导出与安全事件追溯

六、PLC 程序修改

YC8000-HW 模块对原 PLC 完全透明，仅增加少量状态上传与数据标记指令，无需改动原有电解控制逻辑与安全联锁，停机改造时间≤1 小时，对生产影响极低。

七、经验总结

1. YC8000HW 双协议栈，同时支持 EtherNet/IP 与 ModbusTCP，适配威纶屏与能源管理平台

2. 直连 RS485 总线，不占槽位、不改线，适合强电、强干扰电解铝现场

3. 工业级抗干扰、防尘设计，支持 Web 远程诊断，满足高负荷连续生产要求

4. 低成本快速升级，解决海为 PLC 无以太网、无法数字化管控的痛点
