三菱Q转以太网模块简介

三菱Q系列PLC以太网通讯处理器 产品使用手册扫下方二维码下载PDF文件,或长按二维码自动识别下载

三菱Q

产品简介:

北京华科远创科技有限研发的远创智控YC8000-Q是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于三菱Q系列PLC圆口的以太网数据采集,非常方便构建生产管理系统。

远创智控YC8000-Q采用模块化设计,带通讯线。不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2PLC进行通讯。三菱转以太网通讯模块简介Q系列

A主图单独侧面2w

远创智控YC8000-Q支持工控领域内绝大多数SCADA软件,支持三菱MC以太网协议和ModbusTCP两种通讯方式。

远创智控YC8000-Q功能:

1、安装在35mm的导轨上,无需外接电源。COM1口连QMD6编程通讯口,COM2扩展口用于触摸屏通讯。

2、通过WEB服务器或配置诊断工具YCDevice均可对设备进行参数设置和运行诊断。

3、对Q编程通讯口波特率自动调节,可以适应大数据量通讯的需求。

4、支持MELSOFT产品(GX Works2GX Developer等)的以太网通信。

5、支持上位机MC以太网协议(MELSEC Communication Protocol)通信,支持上位软件(组态王、MCGS、力控、IFIXINTOUCHKepWare OPC服务器等)访问。

6、集成ModbusTCP服务器,支持FC1FC2FC3FC5FC6FC16Modbus数据区自动映射至Q数据区。

7、支持YCNetTCP/IP透传协议通信。

8、采用MC通信协议或者透传的方式,皆可实现高级语言(如VBVCC#等)编程,实现与三菱Q的数据通讯,方便开发生产管理系统。

9、支持OPC通道的SCADA(上位组态软件)以OPC方式与Q通讯。

10、可同时实现MELSOFT连接、MC协议连接、YCNetTCP透传、ModbusTCP连接方式。支持6个上位机的连接。

11、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

模块安装(带0.6米通讯线)

连接图

典型应用

拓扑图0516

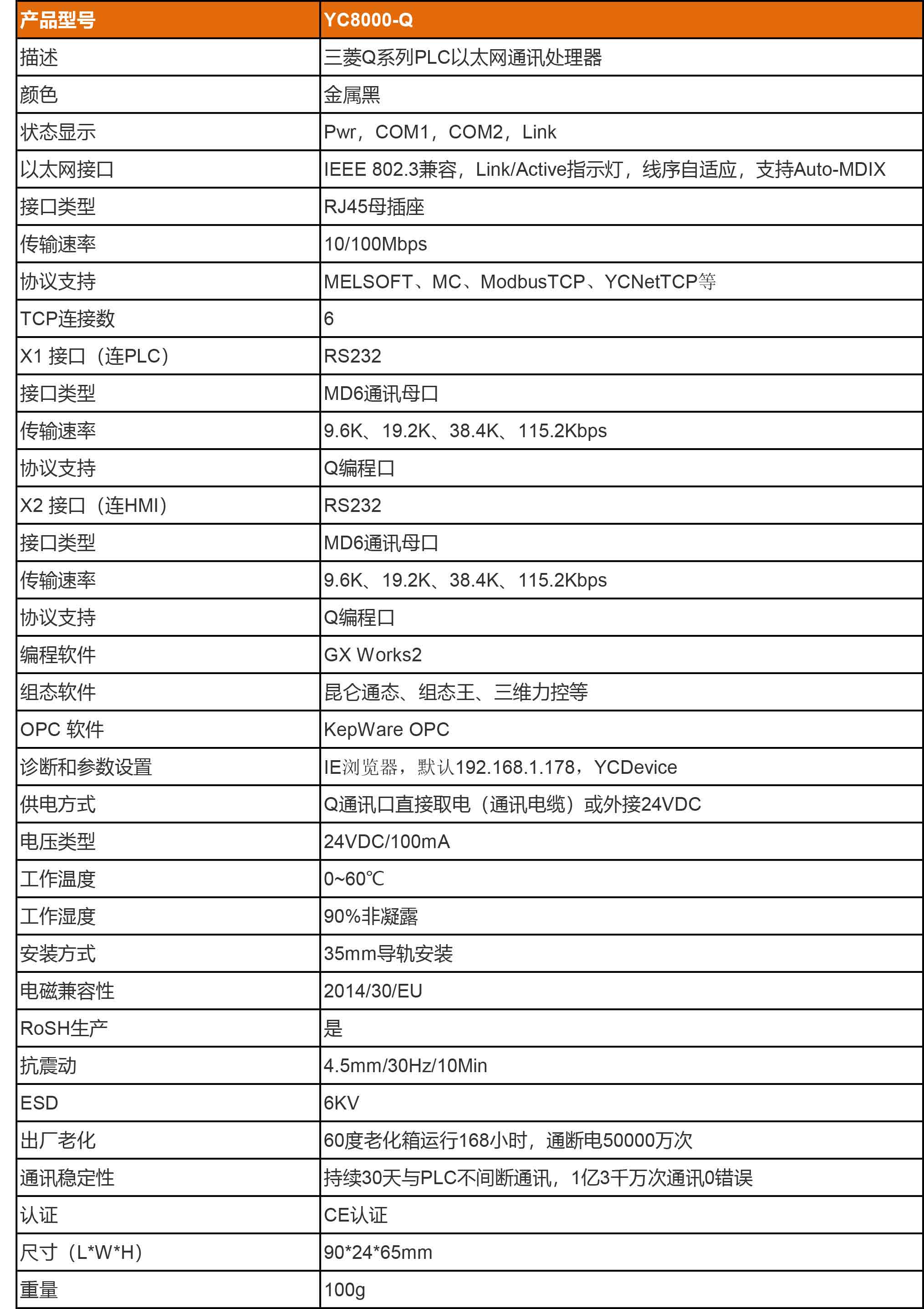

技术参数

Q参数W
