Profinet总线协议转换网关案例

RS485自由转PROFINET网关自由通信协议接口的设备与PROFINET相连
点击:511发布时间:2023-07-22


远创智控YC-RSPN-001RS485PROFINET)将具有RS485/232接口、自由通信协议接口的设备与PROFINET相连,作为PROFINET现场总线系统的一个设备。

远创智控YC-RSPN-001集成了一个2端口交换机。受支持的以太网服务:pingarpSNMPLLDP。端口诊断。禁用端口。实时、等时同步实时通信(RTIRT)。最小更新时间250μs

优先化启动。介质冗余(MRP)。支持有计划复制的介质冗余(MRPD)。支持多达2IO控制器的共享设备。标识数据I&M05


1, RS485/RS232接口功能

远创智控YC-RSPN-001支持RS485/RS232自由协议。支持RS485/RS232接口总线参数(波特率、字符格式等)可选择。4RS485/RS232接口总线参数独立设置,可将不同波特率、字符格式等参数的RS485/RS232设备接入同一个模块。工作在应答模式(responseslave))和只接收模式(onlyreceive)时只能选择一个口。可设置RS485/RS232通信最大应答时间、字符最大间隔时间、报文发送间隔时间。

2, 硬件目录:


3, 1-2模块在TIAPORTAL组态软件中的位置

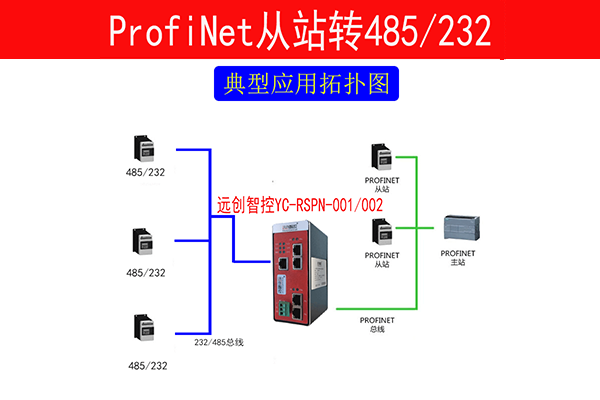

1.5.2应用拓展图


1-3模块应用拓展图



2.3接线

2.3.1电源引脚分配




2-3电源引脚分配表



2.3.2RJ45引脚分配
