一、 项目背景与需求分析

随着全球能源结构向清洁化转型，储能系统（ESS）成为新能源并网的核心基础设施。某新能源科技公司在其50MWh集装箱式储能项目中，面临异构网络融合难题：

底层设备协议：电池管理系统（BMS）采用EtherCAT协议（如华为FusionModule800），逆变器（如固德威SDTG3系列）支持ProfiNet协议。

上层监控需求：中央控制器需通过西门子S7-1500PLC（ProfiNet主站）实现对储能系统的统一监控，同时保留EtherCAT设备的高精度同步特性。

挑战：两种协议的实时性要求、数据格式差异及拓扑结构。

二、系统架构设计

核心设备选型：

EtherCAT主站：倍福BeckhoffCX5130嵌入式控制器（支持100个从站，同步误差<1μs）。

ProfiNet主站：西门子S7-1516-3PN/DPPLC（配备CMPT1542-1通信模块）。

协议转换：远创智控YC-PN-ECT网关（支持OPCUA、ModbusTCP透明传输）。

底层设备：华为BMS（EtherCAT从站）、固德威逆变器（ProfiNet从站）。

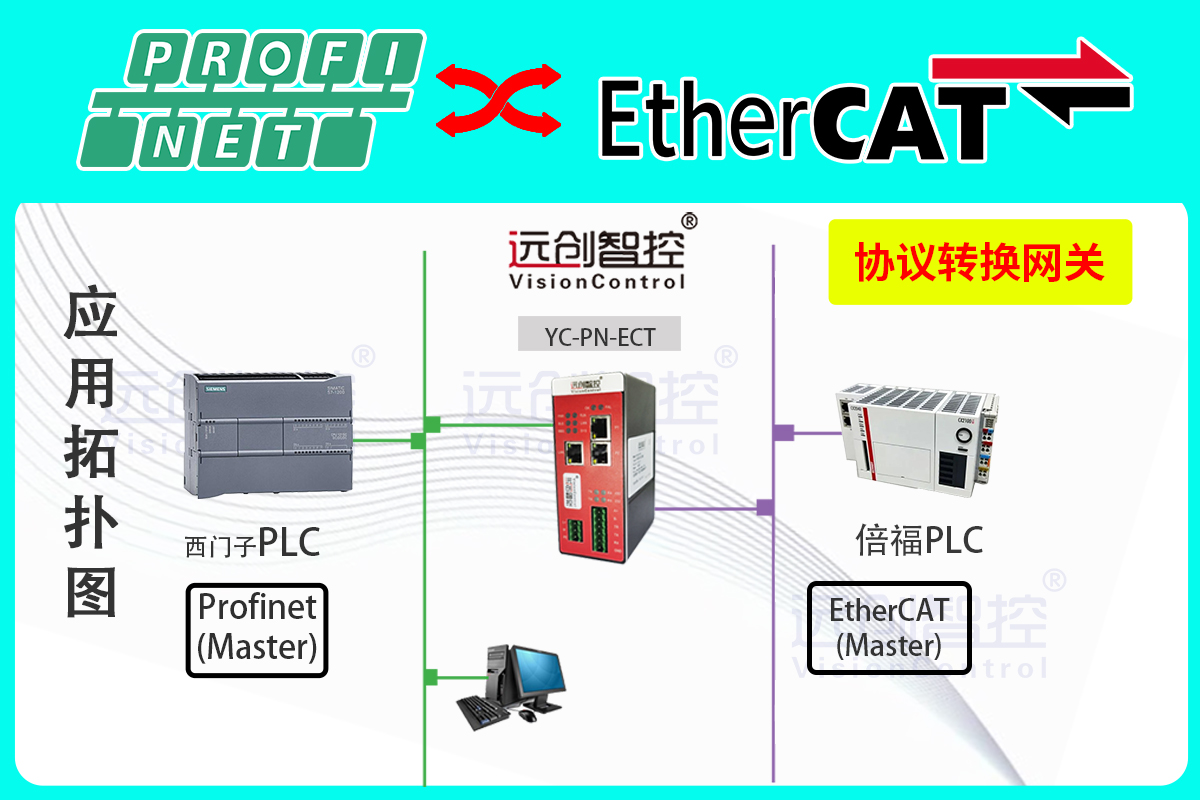

网络拓扑：

EtherCAT子网：CX5130通过光纤连接华为BMS，实现电池簇电压、温度的μs级同步采集。

ProfiNet子网：S7-1516通过交换机连接固德威逆变器，监控DC/AC转换效率。

协议转换层：远创智控YC-PN-ECT网关网关部署于EtherCAT与ProfiNet子网之间，实现数据双向映射。

三、实施过程与技术细节

1. 网关配置与数据映射：

GSD文件导入：在TIAPortalV17中加载远创智控YC-PN-ECT网关的GSDML文件，配置网关IP地址（192.168.1.100）。

数据缓冲区定义：

EtherCAT侧：定义256字节输入（BMS状态）和128字节输出（控制指令）。

ProfiNet侧：映射至S7-1516的DB块（DB100:BMS数据，DB101:逆变器指令）。

同步机制：启用网关的分布式时钟（DC）功能，确保跨协议数据传输周期误差<500ns。

1. PLC程序开发：

2. S7-1516主站逻辑：

读取DB100中的BMS数据（SOC、单体电压、温差）。

计算逆变器功率指令（基于实时电价与电网需求），写入DB101。

X5130控制逻辑：

通过TwinCAT3编写电池均衡算法，输出至EtherCAT从站。

接收网关转发的逆变器状态（如故障代码），触发安全停机流程。

3. 系统联调与优化：

实时性测试：使用Wireshark抓包分析，EtherCAT周期200μs，ProfiNet周期500μs，网关延迟<10μs。

冗余设计：部署双远创智控YC-PN-ECT网关（主备模式），通过VRRP协议实现故障切换。

安全认证：配置OPCUA证书加密，防止非法访问储能系统控制指令。

四、应用效果与行业价值

效率提升：电池簇均流误差从±5%降至±1.5%，系统可用容量提升8%。

故障响应：过温告警到主动停机时间从300ms缩短至80ms。

行业影响：该方案被纳入《新型储能系统技术标准》，成为光伏+储能项目的推荐架构。
