一、项目背景

  在新能源汽车产业爆发式增长的背景下，锂电池作为核心部件的生产工艺面临严苛挑战。某新能源汽车电池制造企业的模组装配生产线中，前端涂布机采用EtherCAT协议的倍福PLC进行高速同步控制，而后端电芯分选环节的电机驱动系统仍依赖CAN协议的汇川变频器。两种协议的兼容性问题导致设备间数据交互延迟高达500微秒，生产节拍无法统一，良品率波动超过8%，亟需通过协议转换技术实现全流程数字化协同。

二、系统需求分析

1. 通信实时性：涂布机与分选机的同步控制需达到1ms级响应，确保极片涂布厚度误差小于±2μm；

2. 设备兼容性：保留现有汇川MD300变频器投资，同时接入倍福CX5140PLC的EtherCAT网络；

3. 数据完整性：实现电机转速、扭矩、温度等32个参数的双向透明传输，支持生产者/消费者通信模式；

4. 可维护性：通过网关配置工具实现参数在线调整，故障诊断时间缩短至10分钟内。

三、解决方案设计

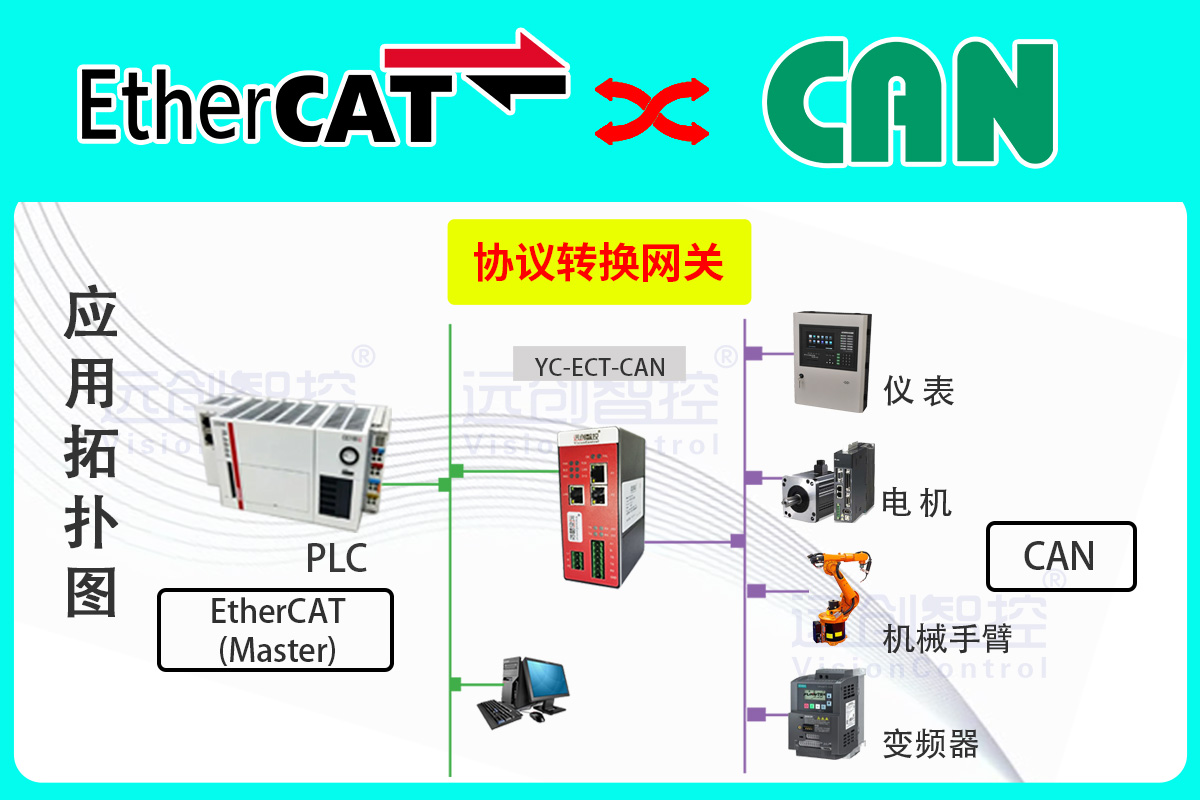

采用远创智控EtherCAT转CAN协议转换网关构建异构网络桥梁，形成"倍福PLC（EtherCAT主站）→EtherCAT转CAN协议转换网关→汇川变频器（CAN从站）"的三级架构。网关在EtherCAT侧作为从站，支持最大500字节/周期的数据吞吐；在CAN侧作为主站，兼容CAN2.0B协议，波特率动态配置为500kbit/s。系统拓扑图中，网关通过RJ45接口与PLC的EtherCAT端口直连，CAN总线采用双绞屏蔽线连接变频器，终端电阻配置为120Ω。

四、核心设备选型

1. EtherCAT主站PLC：倍福CX5140嵌入式控制器，搭载IntelAtomE3845四核处理器，内置双EtherCAT主站接口，支持TwinCAT3实时操作系统。其多任务处理能力可同时运行运动控制、逻辑控制和数据采集任务，满足涂布机1ms控制周期需求。

2. CAN协议变频器：汇川MD300系列矢量变频器，支持CANopenDS403驱动配置文件，内置PID控制器和制动单元。通过设置P0.02参数为12（CANopen模式），实现与网关的即插即用连接。

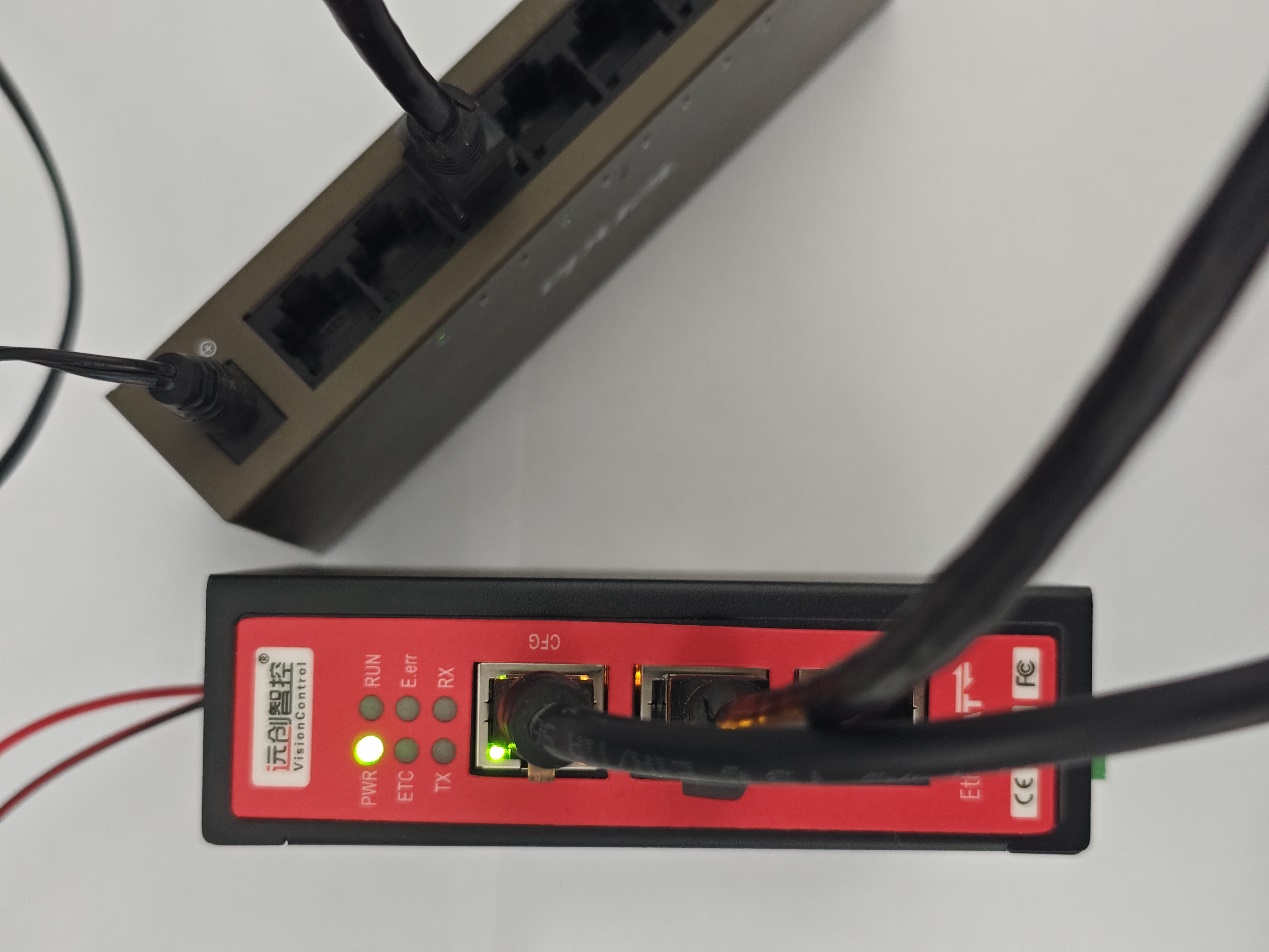

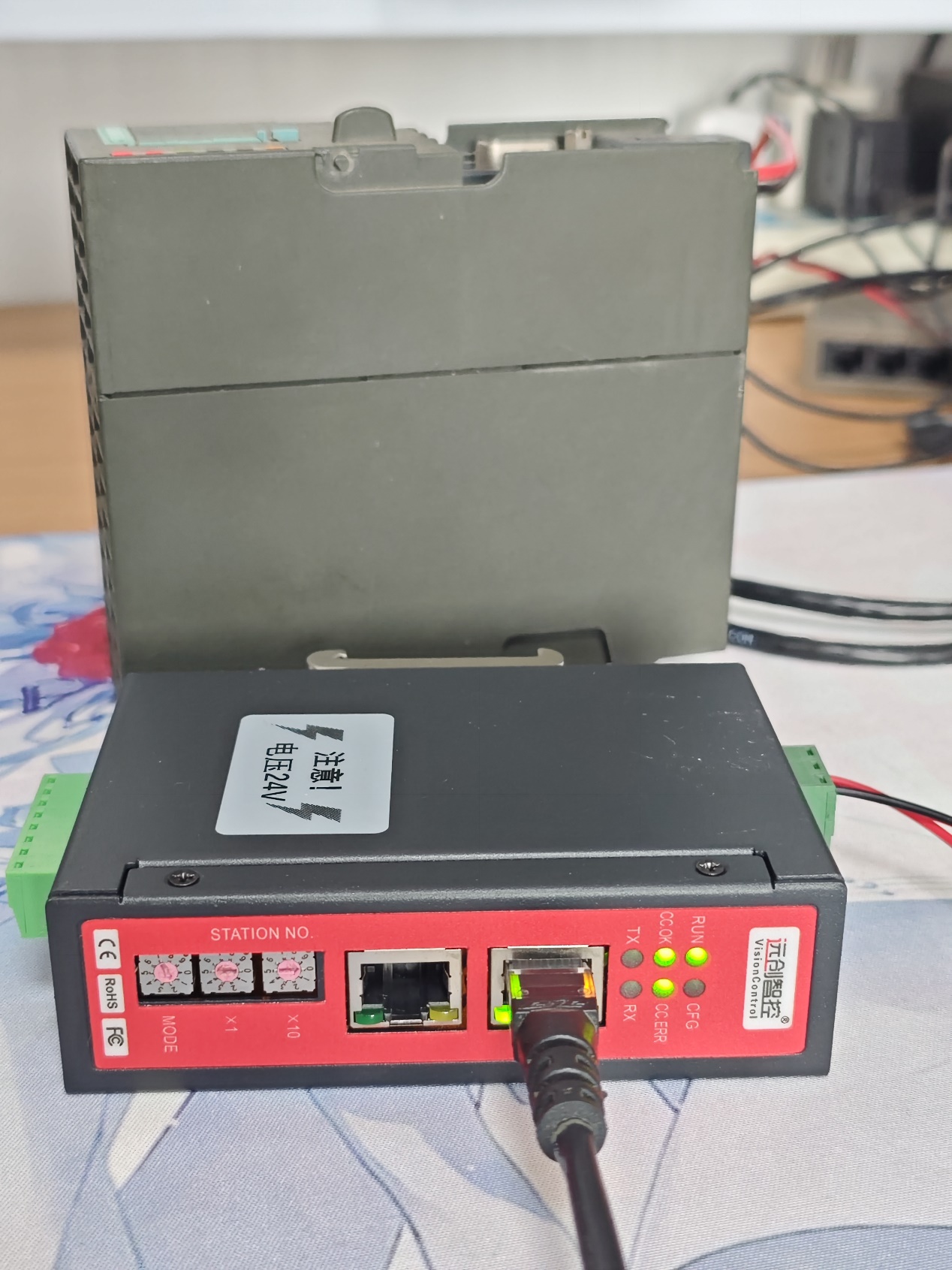

3. 协议转换网关：EtherCAT转CAN协议转换网关，支持ESI文件自动生成，提供500字节输入/输出缓冲区，支持256条CAN报文。其LED状态指示灯可实时显示EtherCAT链路（ECT灯）和CAN通信（RUN灯）状态。

五、系统配置与调试

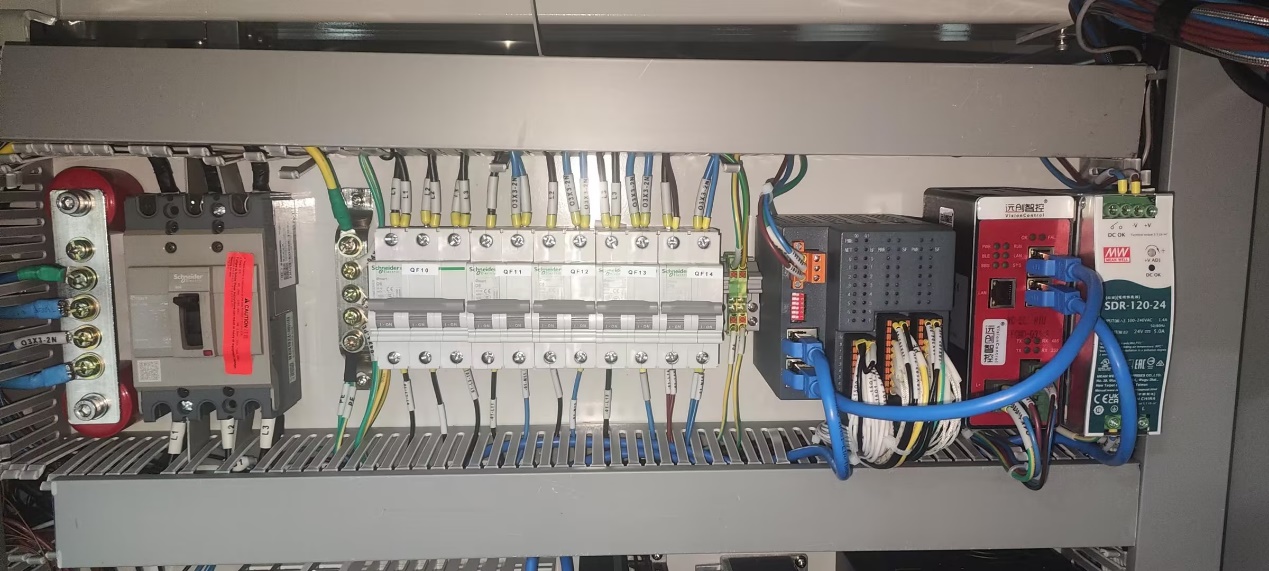

1. 硬件连接：

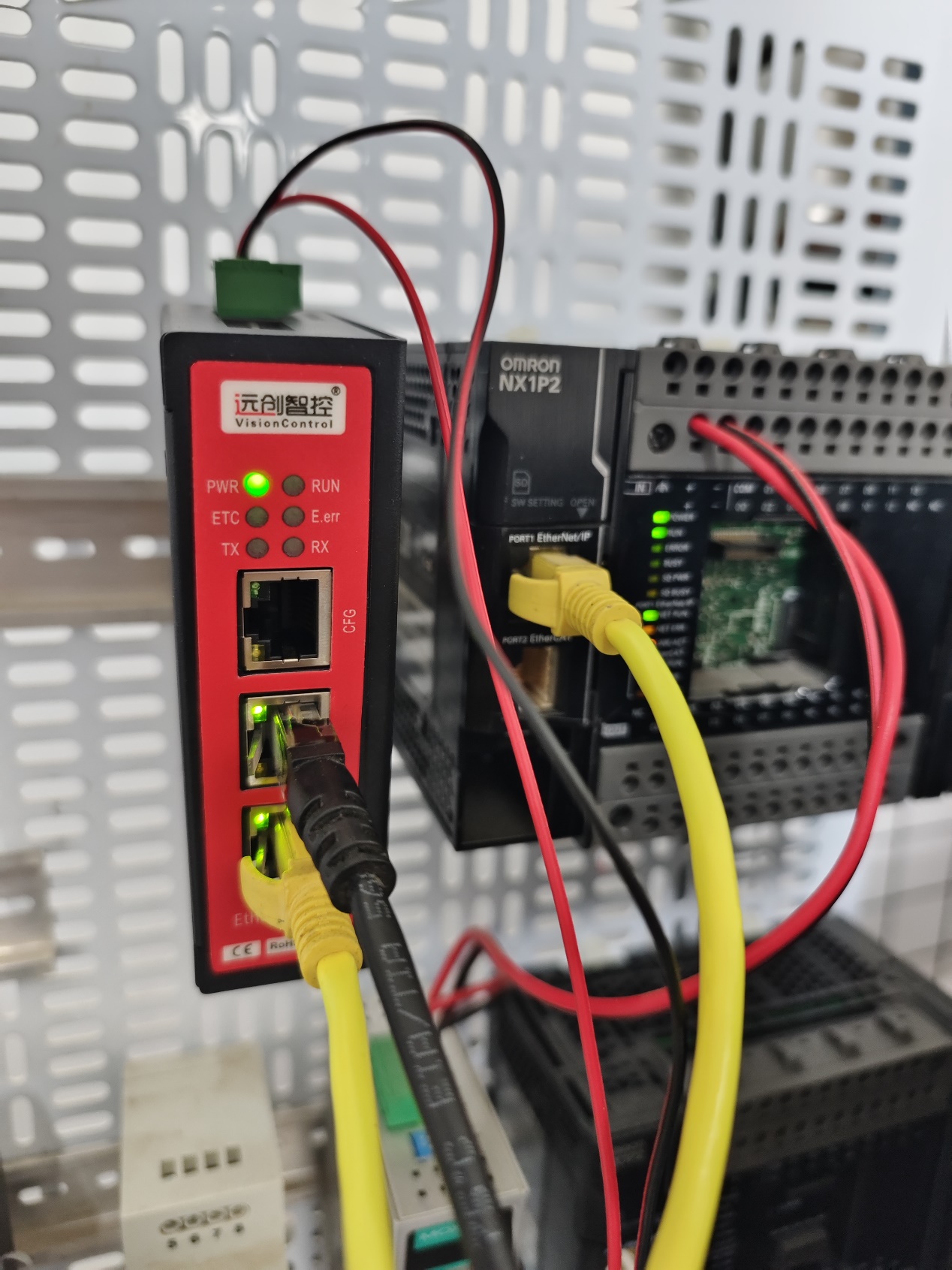

o 将EtherCAT转CAN协议转换网关的EtherCAT接口与CX5140的X1端口连接，CAN_H/CAN_L分别接入MD300的CAN+和CAN-端子；

o 使用24V直流电源为网关供电，确保电压波动在±5%范围内。

2. 软件配置：

o 在TwinCAT3中导入网关ESI文件，自动生成EtherCAT从站设备描述。配置从站地址为0x02，映射PDO输入输出缓冲区至PLC变量；

o 通过汇川INOVANCEWorkBench软件设置变频器节点ID为3，波特率500kbit/s，映射控制字（COBID0x604）和状态字（COBID0x584）至网关的CAN通信缓冲区。

3. 功能调试：

o 编写PLC程序实现三段式速度控制：涂布阶段50Hz恒速运行，换卷时以S曲线降速至5Hz，故障时触发急停；

o 通过网关配置工具监测CAN总线负载率，优化报文发送周期至2ms，确保数据传输延迟小于100微秒。

六、实施效果验证

1. 性能指标：

o 通信延迟从改造前的500微秒降至85微秒，满足涂布机同步控制要求；

o 系统负载率稳定在18%以下，CAN总线误码率低于0.0001%。

2. 生产效益：

o 良品率从91.2%提升至96.7%，年减少次品损失约1200万元；

o 设备综合效率（OEE）从72%提高至89%，单条产线日产能增加15%。

3. 维护优化：

o 通过网关诊断工具可实时监控变频器温度、电流等参数，预测性维护使停机时间减少40%；

o 支持远程固件升级，网关软件更新时间从4小时缩短至15分钟。

七、行业应用价值

本案例为新能源汽车电池生产提供了协议融合的典型范式。CAN转EtherCAT协议转换网关网关通过精准的协议转换技术，在保留现有设备投资的前提下，实现了EtherCAT高速实时性与CAN设备低成本优势的完美结合。据行业分析机构预测，到2027年全球新能源汽车电池产线的协议转换市场规模将突破15亿美元，类似解决方案在电芯卷绕、模组焊接等环节的推广，将加速智能制造在新能源领域的落地进程。未来，随着网关对TSN（时间敏感网络）的支持，可进一步实现跨车间级的设备协同，推动电池生产向工业4.0迈进。

（具体内容配置过程及其他相关咨询可联系付工。）
