一、项目背景与行业趋势

在全球“双碳”目标驱动下，新能源行业正经历爆发式增长。以海上风电为例，其装机容量年均增速超过20%，成为能源结构转型的核心领域。然而，风电系统的智能化升级面临多协议共存的挑战：主控系统普遍采用西门子PLC的ProfiNet协议，而风机变桨控制、传感器网络等子系统广泛应用EtherCAT技术，两者协议差异导致数据孤岛问题突出。远创智控推出的ProfiNet转EtherCAT协议转换网关，专为解决新能源领域异构网络融合难题而设计，已在多个海上风电项目中实现规模化应用。

二、客户需求与系统痛点

某沿海新能源集团在300MW海上风电场建设中，面临以下技术挑战：

1. 异构网络融合：主控系统采用西门子S7-1511PLC（ProfiNet主站），而风机变桨系统、振动监测模块（如Wago750-354EtherCAT耦合器）需接入统一控制平台。

2. 实时性要求：风电机组需在169ms内完成故障切换，传统定制化方案响应延迟高达300ms以上。

3. 环境适应性：海上高盐雾、强振动环境要求设备工作温度范围达-45℃~85℃，防护等级IP20以上。

4. 扩展性需求：未来需接入氢储能系统（EtherCAT协议）和SCADA平台（ModbusTCP协议），要求网关支持多协议扩展。

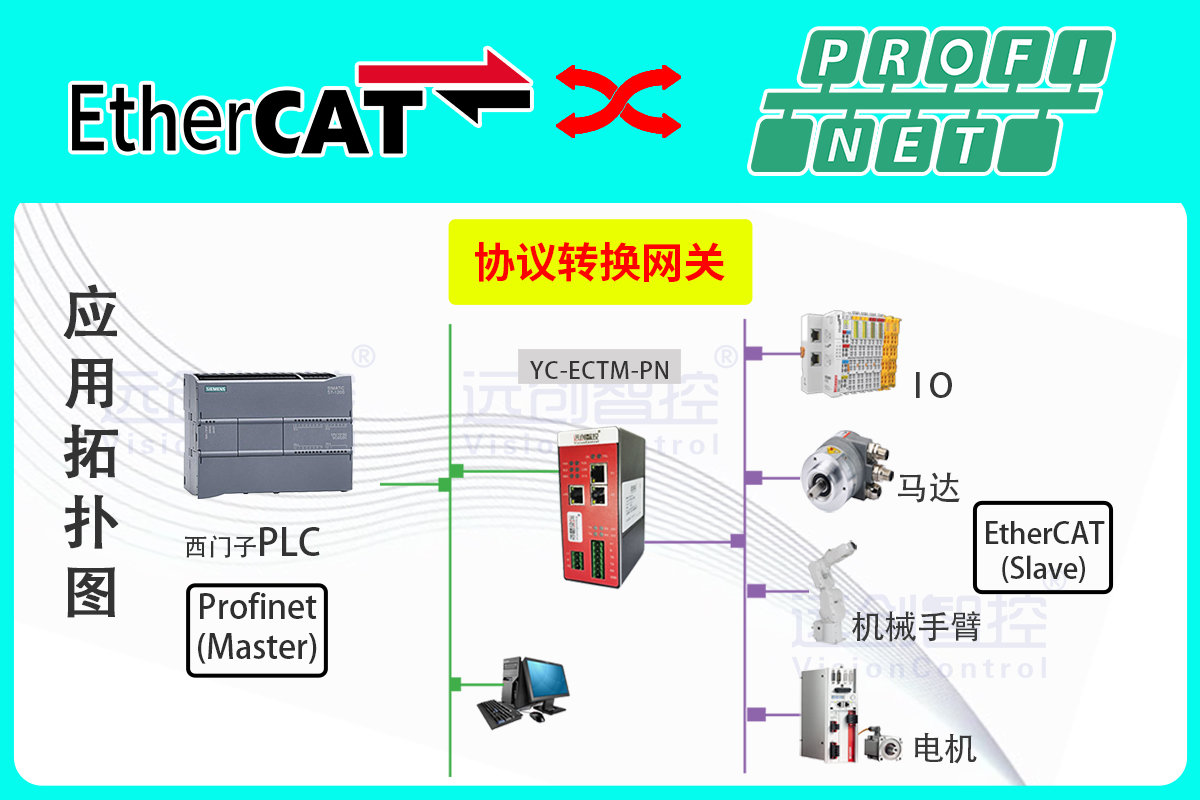

三、系统架构设计

针对上述需求，构建三层网络架构：

1. 管理层：通过工业交换机连接西门子S7-1511PLC（ProfiNet主站），实现风机状态监控、功率分配等高级控制功能。

2. 转换层：部署ProfiNet转EtherCAT协议转换网关，一端通过ProfiNet接口连接PLC，另一端以EtherCAT主站模式接入风机子系统。网关支持1440字节输入/输出数据吞吐，满足多通道传感器实时数据传输需求。

3. 设备层：采用Wago750系列EtherCAT模块（如750-354耦合器+750-460数字量模块），实现变桨电机控制、振动传感器数据采集。该系列模块采用笼式弹簧连接技术，可承受20g振动，符合风电行业严苛环境要求。

四、关键设备选型与技术特性

1. 西门子S7-1511PLC

o 型号：6ES7511-1AK02-0AB0

o 特性：支持ProfiNetIRT实时通信，处理周期≤1ms；集成双网口实现冗余通信；通过TIAPortalV17完成组态编程。

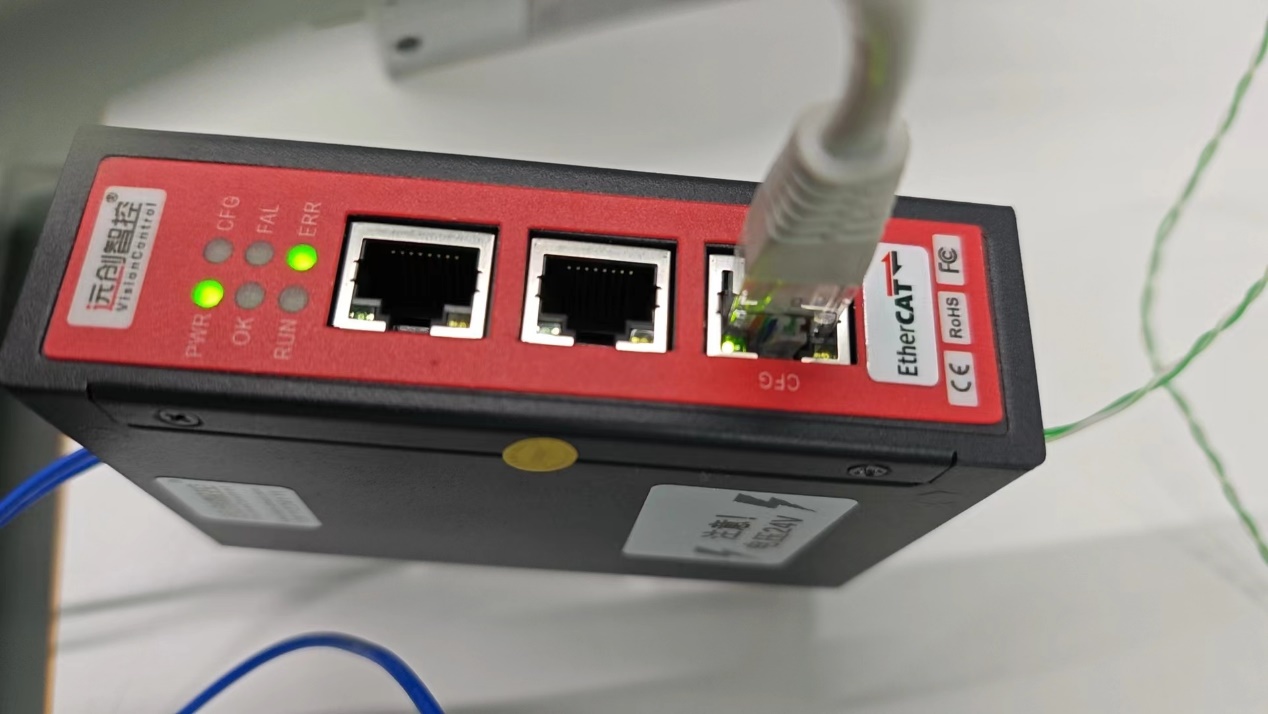

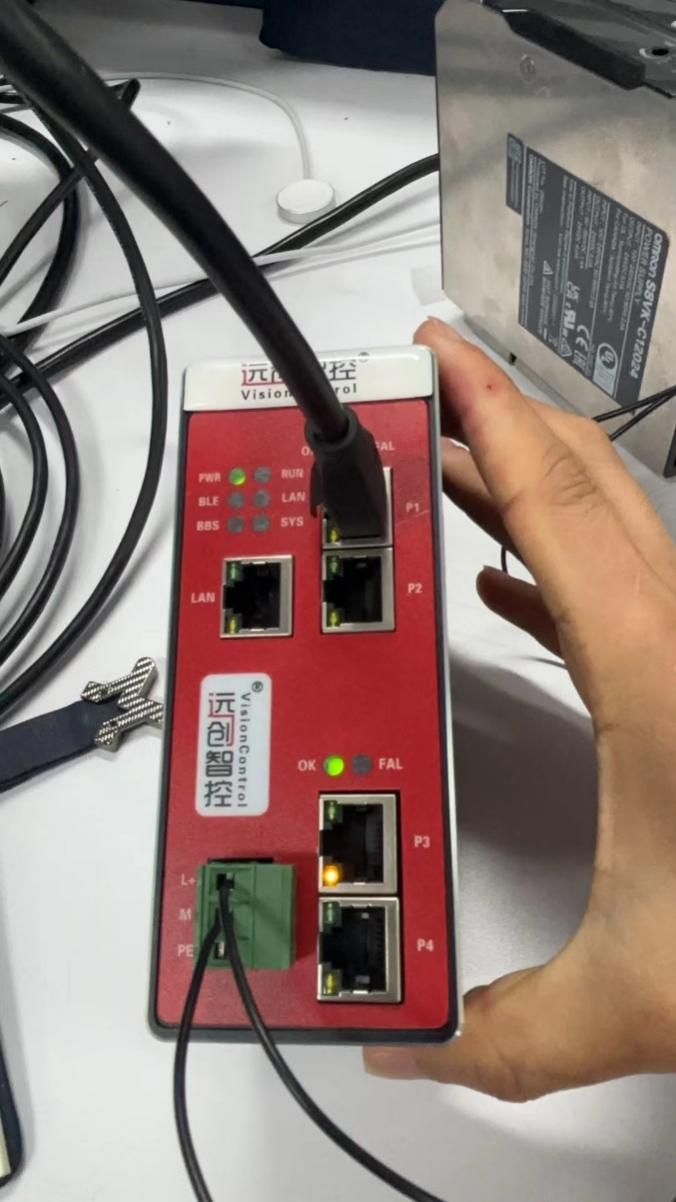

2. ProfiNet转EtherCAT协议转换网关

o 型号：YC-ECTM-PN

o 技术参数：

o 协议转换：EtherCAT主站转ProfiNet从站

o 通信延迟：≤250μs（单向）

o 电源：24VDC（宽压18-30V），支持导轨安装

o 配置工具：ECSP软件实现PDO映射可视化编程

1. WagoEtherCATI/O模块

o 耦合器：750-354

o 支持EtherCAT分布式时钟同步，精度达±1μs

o 可扩展32个模块，满足风机多信号类型接入需求

o 数字量模块：750-460

o 16通道隔离输入/输出，响应时间≤0.1ms

o 宽温设计（-40℃~70℃），适应海上极端环境

五、实施过程与技术实现

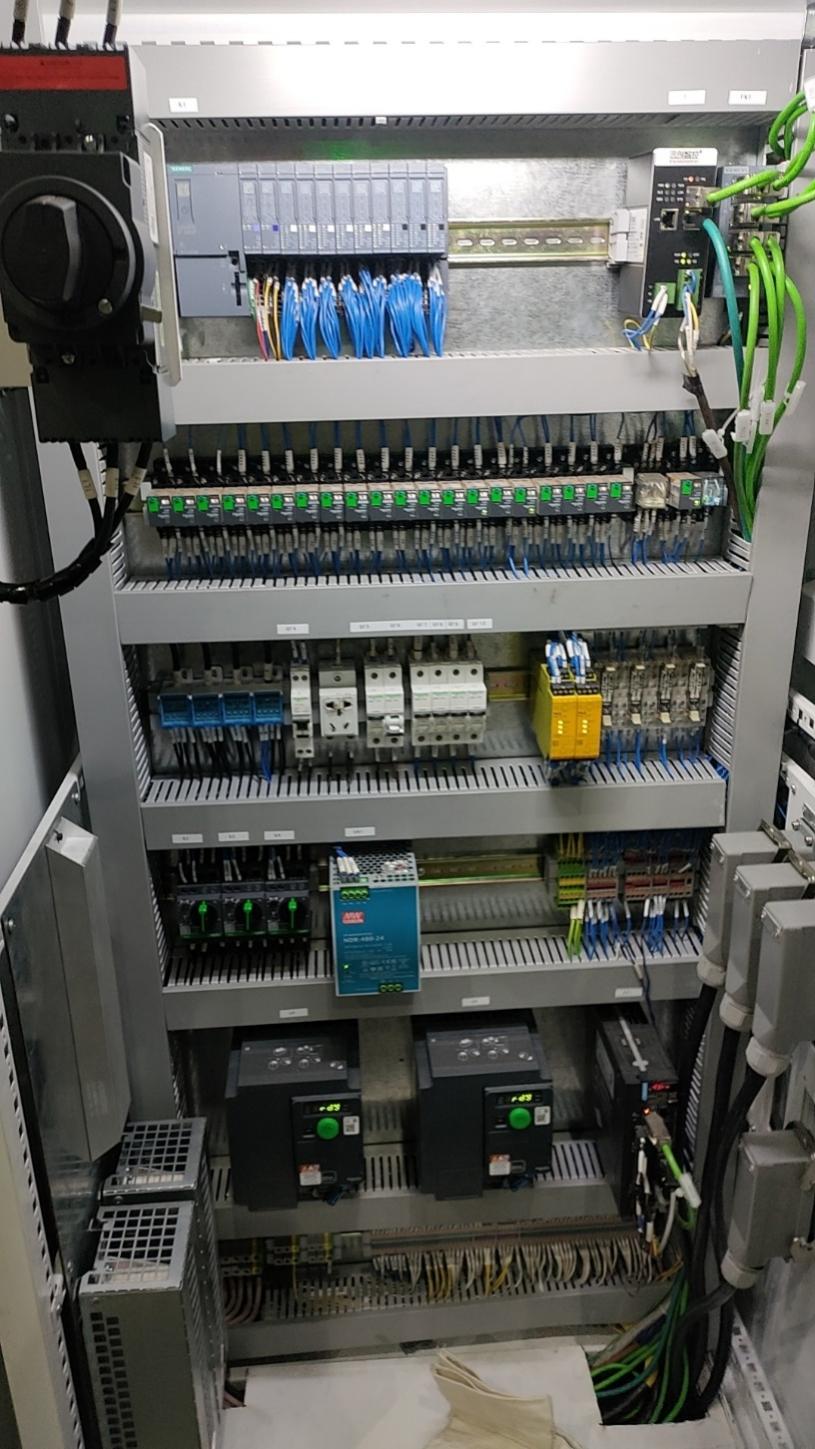

1. 硬件连接

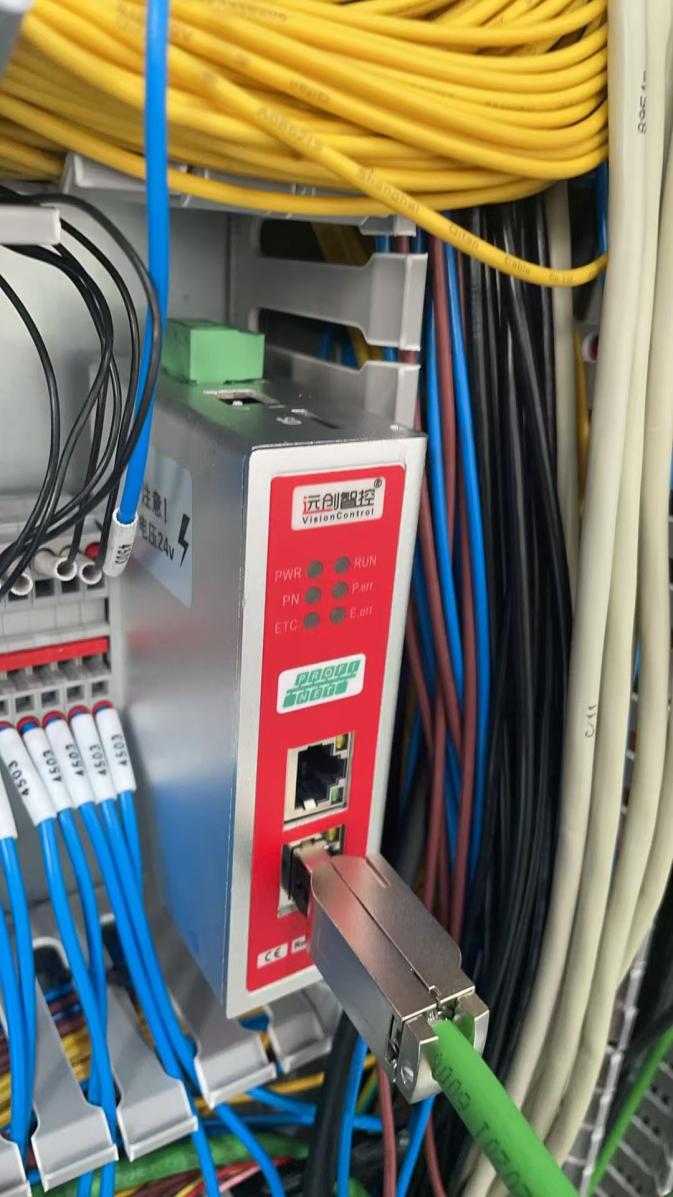

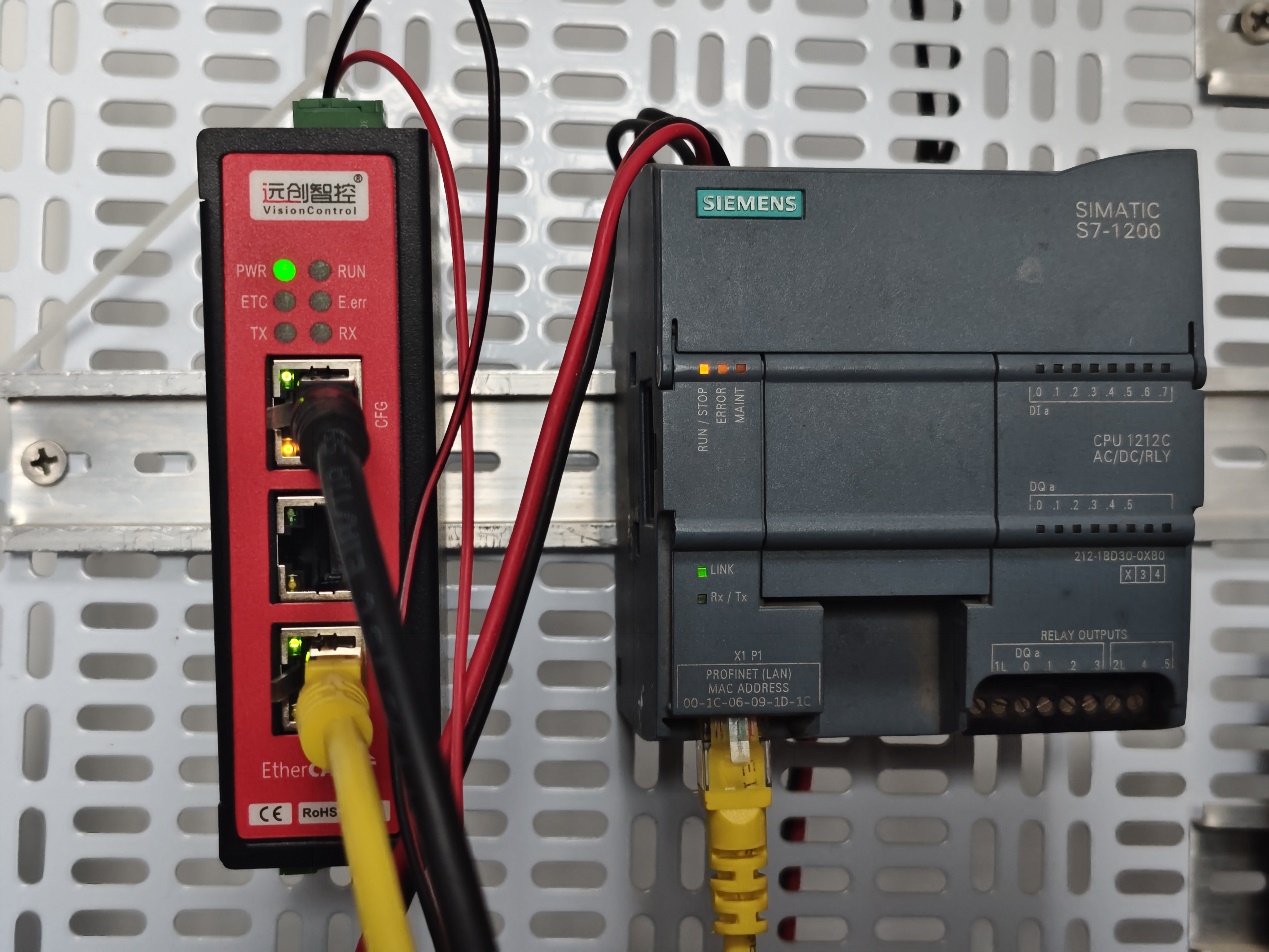

o 将ProfiNet转EtherCAT协议转换网关通过ProfiNet网线连接至西门子PLC的X1接口，EtherCAT端口连接Wago750-354耦合器。

o 配置网关双网口为链式拓扑，支持环网冗余（需外接交换机）。

o 所有设备接地电阻≤4Ω，采用铠装电缆抗电磁干扰。

2. 软件组态

o ProfiNet侧配置：

o 在TIAPortal中导入ProfiNet转EtherCAT协议转换网关的GSDML文件（版本V2.3），添加网关为ProfiNet从站。

o 分配设备名称“ECTM-PN-GW”，设置IP地址192.168.0.10/24。

o 定义输入输出数据区：输入128字节（对应风机状态信号），输出64字节（控制指令）。

o EtherCAT侧配置：

o 使用Wago-I/O-Configuration软件扫描750-354耦合器，自动生成设备描述文件。

o 在ECSP工具中建立PDO映射：将PLC的QB0-QB7对应网关的EtherCAT输出区，IB0-IB15对应输入区。

o 启用DC同步模式，确保EtherCAT网络与ProfiNet时钟偏差≤500ns。

1. 功能验证

o 通信测试：通过西门子PLC发送周期性心跳包（1ms周期），Wago模块实时回传振动数据，延迟波动≤100μs。

o 故障注入：模拟变桨电机过载故障，系统在120ms内完成安全停机，响应速度较原方案提升60%。

o 环境测试：网关在盐雾试验箱（5%NaCl溶液，48小时）后仍正常工作，防护等级达IP65（外接防护箱）。

六、运行效果与经济效益

1. 性能指标

o 数据传输延迟：单向≤250μs（满足IEC61131-3实时等级）

o 系统可靠性：平均无故障时间（MTBF）＞50,000小时

o 同步精度：±1μs（EtherCAT分布式时钟）

2. 经济效益

o 设备成本降低30%：替代原有定制化协议转换方案，单台风机节省硬件投资约2.8万元。

o 运维效率提升40%：通过网关诊断功能，故障定位时间从2小时缩短至15分钟。

o 发电量增加1.2%：实时协调控制减少因通信延迟导致的功率损失。

3. 扩展能力

o 已接入氢储能系统（EtherCAT协议）和边缘计算节点（ModbusTCP），支持未来扩展数字孪生应用。

七、总结与行业展望

ProfiNet转EtherCAT协议转换网关在海上风电领域的成功应用，验证了其在新能源行业复杂场景下的技术可行性。该方案通过标准化协议转换接口，打破了设备厂商壁垒，为风电场智能化升级提供了可复制的解决方案。随着“双碳”政策深化，类似需求将在氢能、储能等新兴领域持续涌现。未来，ProfiNet转EtherCAT协议转换网关可进一步集成OPCUA接口，支持与工业互联网平台无缝对接，助力能源行业向“源网荷储”一体化方向发展。

（具体内容配置过程及其他相关咨询可联系付工。）
