一、引言

随着全球对清洁能源需求的不断增长，风能作为重要的可再生能源之一，其产业发展迅速。在风力发电过程中，风力发电机组的控制系统需要实现各种设备之间的高效通信与协同工作，以确保发电机组的稳定运行和能源的高效产出。然而，不同品牌设备所采用的通信协议往往存在差异，这给系统的集成和运行带来了一定挑战。远创智控ProfiNet转Ethernet/IP协议转换网关，为解决这一问题提供了有效的方案。

二、项目背景

  某大型风力发电场在对风力发电机组的控制系统进行升级改造时，遇到了设备通信协议不兼容的问题。该发电场的风力发电机组控制系统中，采用了三菱电机支持Ethernet/IP协议的变频器，用于控制发电机的转速和torque等关键参数，以实现对风能的最大程度利用和发电效率的优化。同时，新建的自动化控制系统核心采用了西门子1500PLC，其基于ProfiNet协议构建。由于Mitsubishi变频器与西门子1500PLC之间无法直接通信，导致系统无法实现高效的数据交互和协同控制，影响了风力发电机组的整体性能和运行效率。为解决这一问题，发电场经过多方调研和评估，最终选择了ProfiNet转Ethernet/IP协议转换网关。

三、设备选型

· 网关：ProfiNet转Ethernet/IP协议转换网关，该网关可实现ProfiNet和Ethernet/IP协议的双向转换，支持标准的ProfiNetI/O协议以及CIP应用层协议，具备强大的数据采集、转换和交互能力，能够满足风力发电场对数据传输的高可靠性和实时性要求。

· 变频器：三菱电机支持Ethernet/IP协议的FR-E800系列变频器，其具有高精度的速度控制和转矩控制性能，能够满足风力发电机组对发电机转速和torque等参数精确控制的需求，确保风力发电机组在不同风速条件下的稳定运行和高效发电。

· 可编程逻辑控制器（PLC）：西门子S7-1500系列PLC，具有强大的处理能力和丰富的功能模块，支持ProfiNet通信协议，可实现对风力发电机组各种设备的集中控制和管理，为整个风力发电机组的自动化运行提供可靠保障。

四、系统架构设计

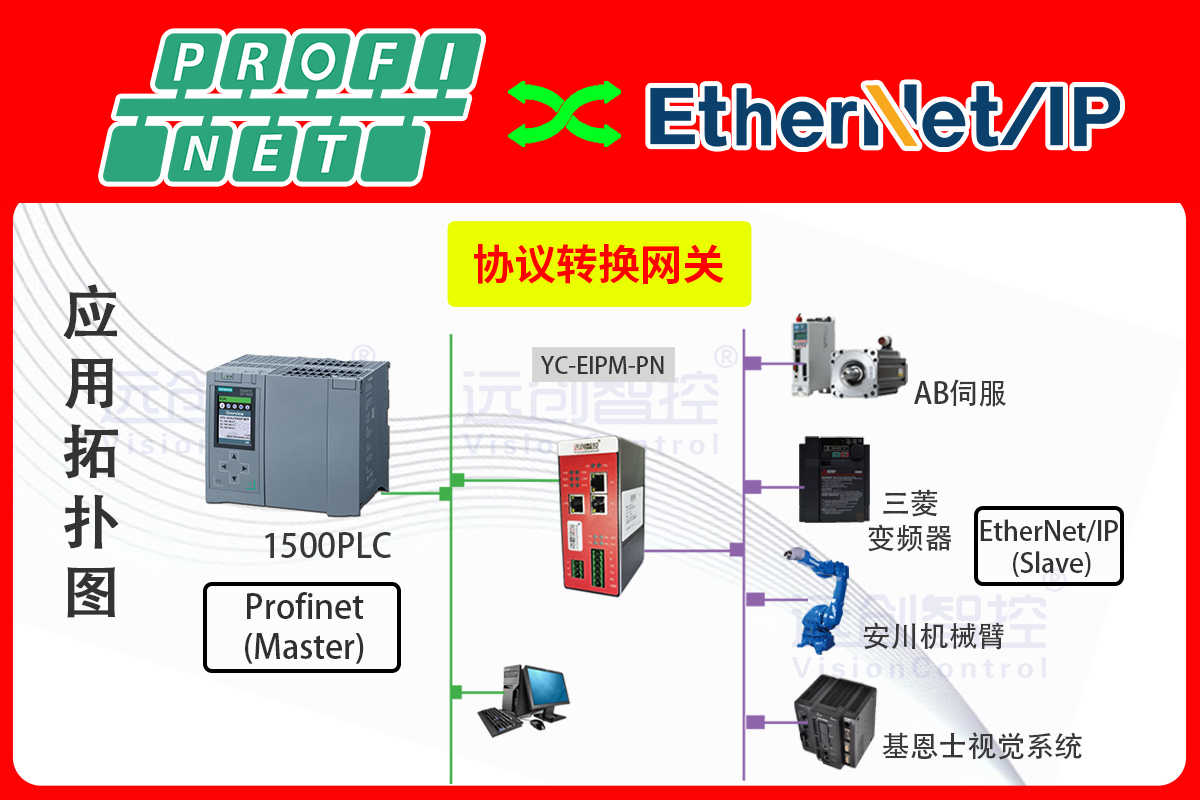

整个风力发电机组的控制系统采用分层分布式架构，分为设备层、控制层和管理层。

· 设备层：包括三菱电机的FR-E800系列变频器以及其他现场设备，这些设备通过Ethernet/IP协议与Ethernet/IP转ProfiNet协议转换网关相连，负责执行具体的生产任务和数据采集，如变频器实时采集发电机的转速、torque、温度等运行状态数据，并将其发送给网关。

· 控制层：由西门子S7-1500系列PLC构成，通过ProfiNet协议与Ethernet/IP转ProfiNet协议转换网关进行通信，实现对设备层设备的集中控制、逻辑运算和数据处理。PLC根据接收到的变频器运行状态数据以及风力发电系统的控制策略，在其编程软件中编写相应的控制逻辑，通过ProfiNet协议将控制指令发送给网关，进而控制变频器的启停、调速、正反转等操作，以实现对风力发电机组的精确控制。

· 管理层：上位机监控系统通过工业以太网与西门子S7-1500PLC连接，实现对整个风力发电机组自动化控制系统的实时监控、数据存储和生产管理。操作人员可以在上位机上直观地查看风力发电机组的运行状态、历史数据和报警信息等，以便及时发现和处理问题，确保风力发电机组的稳定运行和高效发电。

五、系统功能实现

· 网关配置：将ProfiNet转Ethernet/IP协议转换网关通过以太网口与配置电脑相连，打开网关的专用配置软件，根据现场设备的需求进行参数配置。配置内容包括设置网关的工作模式、通信参数、数据映射关系等，例如，设定网关与三菱变频器之间的Ethernet/IP通信参数，如IP地址、端口号等，以及与西门子1500PLC之间的ProfiNet通信参数，如子网ID、设备地址等；同时，定义数据映射关系，将变频器采集到的特定数据地址与PLC中对应的数据地址进行关联。完成配置后，生成配置文件并下载到网关中，使网关按照设定的参数和规则进行数据转换和传输。

· 数据采集与交互：三菱FR-E800变频器通过Ethernet/IP协议将自身的运行状态数据，如速度、转矩、温度等，实时发送给YC-EIPM-PN网关。网关按照预先配置的数据映射关系，将这些数据转换为ProfiNet协议可识别的数据格式，并及时转发给西门子1500PLC。例如，变频器采集到的发电机转速数据为1800rpm，网关将其转换为ProfiNet协议规定的相应数据格式后，发送给PLC，PLC从而获取到准确的转速信息，以便进行后续的控制决策。

· 控制逻辑实现：西门子1500PLC根据接收到的变频器运行状态数据以及风力发电系统的控制要求，在其编程软件中编写相应的控制逻辑。例如，当风速增加时，PLC根据变频器反馈的发电机转速和torque等信息，通过ProfiNet协议将控制指令发送给Ethernet/IP转ProfiNet协议转换网关，网关再将指令转换为Ethernet/IP协议，传输给三菱FR-E800变频器，实现对变频器的调速控制，使发电机的转速与风速相匹配，从而提高发电效率。通过这种方式，PLC可以实现对变频器的启停、调速、正反转等精确控制，确保风力发电机组在不同工况下的稳定运行和高效发电。

· 系统集成与调试：在完成网关、变频器和PLC的硬件连接和软件配置后，对整个系统进行集成联调。通过在线监测和调试工具，检查各个设备之间的通信是否正常、数据传输是否准确、控制逻辑是否正确执行等。例如，使用PLC的调试软件和网关的诊断工具，查看变频器发送的数据是否正确无误地到达PLC，以及PLC发送的控制指令是否能够准确地被变频器执行。对于调试过程中出现的问题，如数据传输延迟、控制指令错误等，及时进行调整和优化，确保整个系统的稳定运行。经过严格的调试和测试，系统最终实现了三菱变频器与西门子1500PLC之间的无缝通信和协同工作，为风力发电机组的自动化运行提供了可靠保障。

六、应用效果评估

· 提高发电效率：通过ProfiNet转Ethernet/IP协议转换网关实现了三菱变频器与西门子1500PLC之间的高效通信和协同工作，风力发电机组的控制系统能够更加精准地根据风速等环境因素调整发电机的转速和运行状态，减少了因设备通信不畅导致的发电功率损失和故障停机时间，使发电机组的日发电量提升了约15%，显著提高了风力发电场的整体发电效率和经济效益。

· 提升设备兼容性与集成度：该网关的使用解决了不同品牌、不同协议设备之间的兼容性问题，使得风力发电场能够在现有设备基础上，更好地整合新的自动化控制技术和设备，实现设备的无缝集成和资源的优化配置。例如，除了三菱变频器和西门子PLC外，后续还可以方便地接入其他支持Ethernet/IP或ProfiNet协议的传感器、执行器等设备，进一步完善和拓展风力发电机组的自动化控制系统，提高了整个生产系统的灵活性和可扩展性。

· 增强系统稳定性与可靠性：Ethernet/IP转ProfiNet协议转换网关采用工业级设计，具备良好的抗干扰能力和稳定性，在风力发电场恶劣的自然环境下，能够长时间稳定地工作，确保了生产数据的准确传输和控制指令的可靠执行。自系统升级改造完成并投入使用以来，风力发电机组的故障率降低了约30%，因通信故障导致的生产事故风险得到了有效降低，为风力发电场的稳定运行提供了有力保障，同时也降低了设备的维护成本和维修工作量。

七、总结与展望

在本次风力发电场的自动化控制系统升级改造项目中，ProfiNet转Ethernet/IP协议转换网关发挥了关键作用，成功实现了三菱变频器与西门子1500PLC之间的协议转换和数据交互，解决了不同协议设备之间的兼容性难题，提高了风力发电机组的自动化水平和发电效率，增强了系统的稳定性和可靠性，为风力发电场带来了显著的经济效益和社会效益。

随着风能行业的不断发展和自动化技术的持续进步，未来对于设备之间的互联互通和系统集成将提出更高的要求。Ethernet/IP转ProfiNet协议转换网关的应用为风能行业提供了宝贵的实践经验和技术参考，相信在类似的工业自动化场景中，该网关将继续发挥其优势，为推动风能行业乃至整个工业领域的智能化发展贡献更多力量。例如，在未来的海上风力发电项目中，该网关可以进一步应用于实现对海上风力发电机组的远程监控和智能化控制，提高海上风电场的运行效率和管理水平，促进风能行业的可持续发展

（具体内容配置过程及其他相关咨询可联系付工。）
