一、 项目背景与痛点：协议孤岛下的协同困境

某工业园区部署了一套“光伏+储能”系统，旨在利用清洁能源实现峰谷电价套利和应急供电。其系统核心包括：

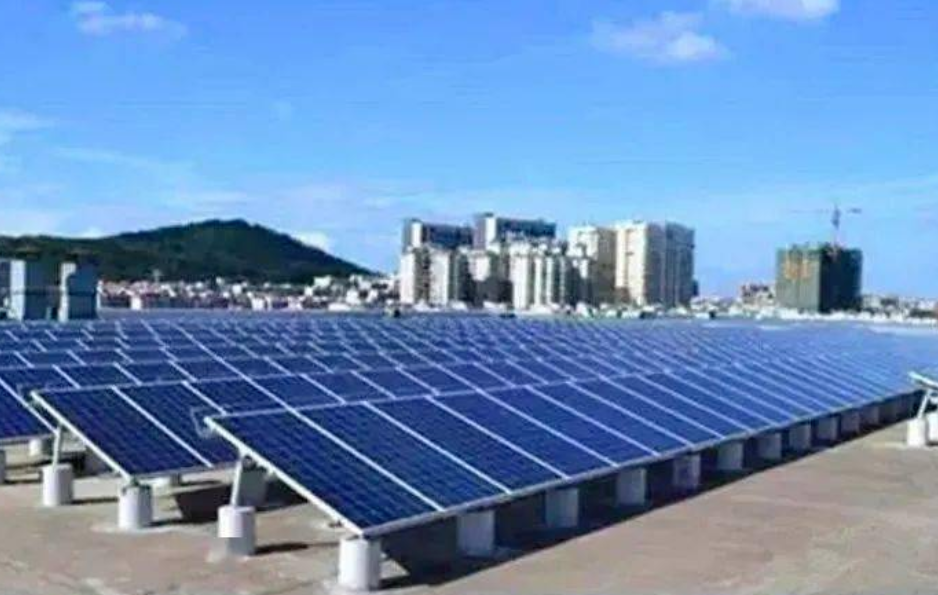

1.  光伏发电单元：采用多台组串式逆变器，其对外通讯接口为标准的Modbus TCP/IP协议。

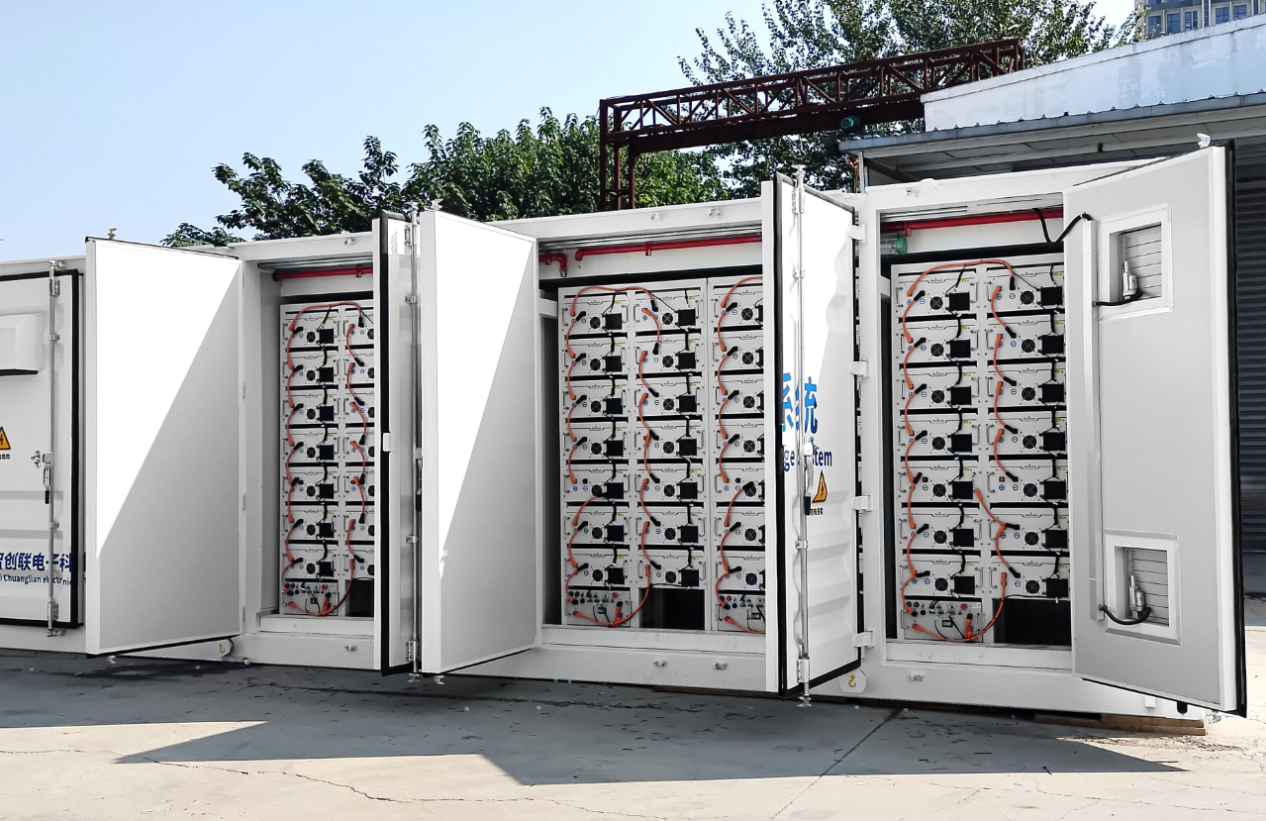

2.  储能系统单元：以锂电池储能PCS（双向变流器）为核心，其上级控制器采用西门子S7-1200 PLC，控制系统内网为高性能的profinet工业网络。

项目核心痛点如下：

   协议异构，数据不通：光伏侧的Modbus TCP与储能侧的profinet是两种不同架构的工业通讯协议，如同两个操不同语言的人，无法直接对话。光伏发电的实时功率、状态信息无法自动、实时地传递给储能控制器。

   协同策略失效：理想的模式是：当光伏发电富余时，自动给储能系统充电；当用电高峰或夜间时，储能系统放电供负载使用。但因通讯中断，这一策略完全依赖人工估算和手动操作，响应滞后，经济效益大打折扣。

   系统效率低下：无法根据实时的光伏功率波动来动态调整储能系统的充放电功率，导致“光-储-荷”之间动态失衡，可能出现光伏限发或电网倒送等问题。

   运维可视化差：运维人员需要在两套独立的监控系统（逆变器监控平台和PLC上位机）之间切换，无法获得统一的全局能源视图，故障排查困难。

 二、 解决方案：远创智控YC-PN-TCP协议转换网关

为解决上述痛点，我们引入了远创智控YC-PN-TCP协议转换网关。这款工业网关是一款专业的数据采集器和协议桥梁，专门为解决profinet与基于以太网的第三方协议（如Modbus TCP）的互联而设计。

网关功能简介：

   双向协议转换：网关作为通讯核心，实现了profinet与Modbus TCP之间的双向、透明传输。在profinet侧，它作为智能从站；在Modbus TCP侧，它可作为主站或从站。

   数据无缝映射：可将Modbus TCP的保持寄存器（Holdning Register）、输入寄存器、线圈等数据，直接映射到西门子PLC的I/O映像区或数据块中，编程时如同访问本地设备。

   边缘计算能力：作为一款边缘计算网关，它不仅能转发数据，更能执行逻辑运算。例如，可内置算法，对光伏功率数据进行滤波、计算移动平均值，或直接生成简单的充放电指令，减轻S7-1200的循环负载。

   高可靠性：工业级设计，适应光伏电站和储能集装箱可能存在的电磁干扰、宽温等恶劣环境。

 三、 实施过程与清晰的系统拓扑

实施过程逻辑清晰，主要分为硬件集成与软件配置。

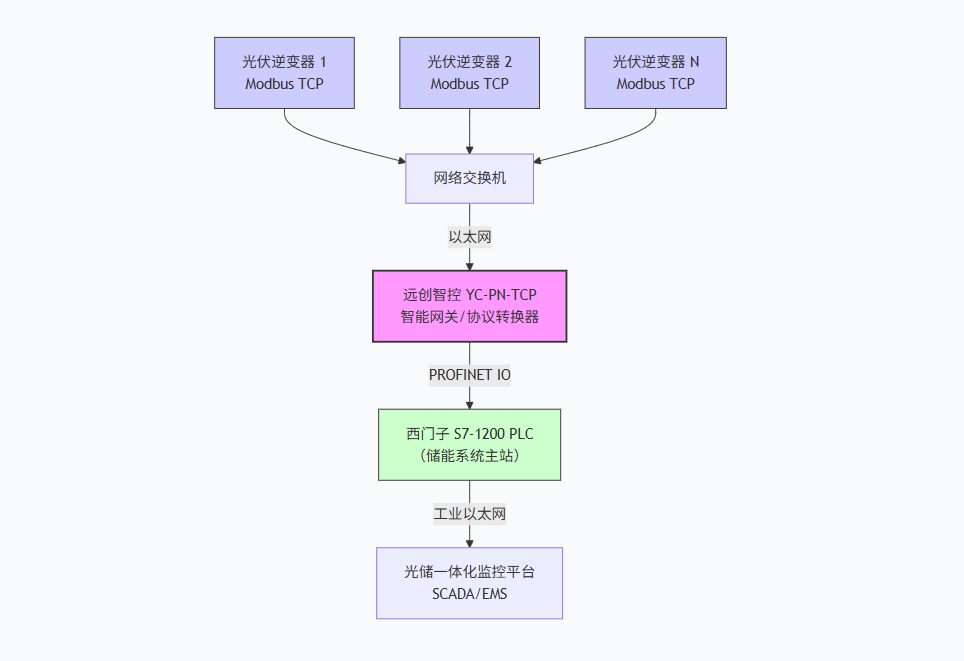

1. 硬件连接与拓扑重构

2. 软件配置与协同优化

   西门子侧：在TIA Portal中，导入网关的GSDML文件，将其添加为profinet IO设备。例如，配置128字节输入（用于接收逆变器数据）和64字节输出（用于发送控制指令）。

   网关侧：使用远创智控的配置软件：

    1.  Modbus主站配置：设定需要访问的各个逆变器的IP地址、端口号，并定义轮询周期。为每台逆变器创建读指令，获取直流电压、直流电流、交流功率、日发电量、内部温度等关键参数，并指定这些数据在网关内存中的存放地址。

    2.  数据映射配置：建立网关内存地址与TIA Portal中分配的profinet IO地址之间的映射关系。例如，将逆变器总功率值映射到S7-1200的输入区IW0。

   PLC程序优化：在S7-1200中编写高级控制逻辑：

       实时功率追踪：程序实时计算光伏总发电功率与园区负载功率的差值。

       智能充放电策略：基于差值、当前电价时段、储能SOC（电池荷电状态）等因素，动态生成充放电指令。例如，当发电>用电且SOC<95%时，网关通过profinet输出区（如QW0）发送指令，控制PCS以特定功率充电；当处于峰电时段且SOC>20%时，指令PCS放电。

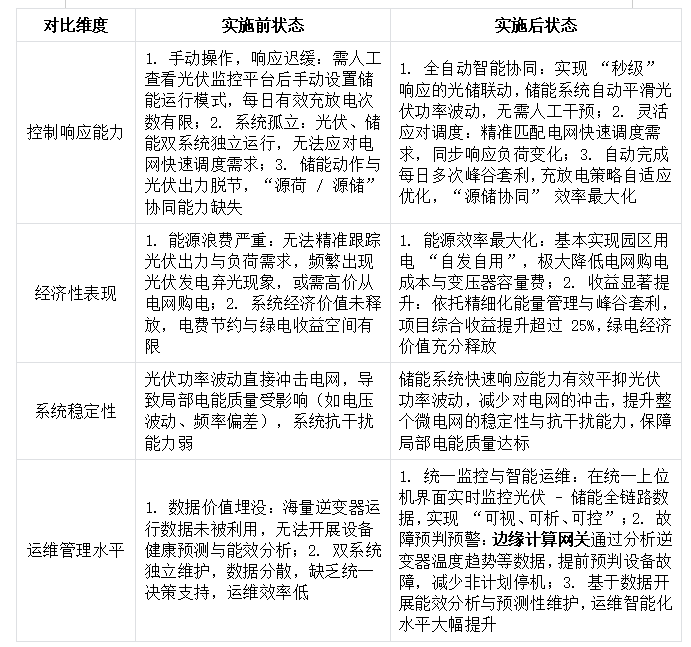

四、 应用效果与实施前后对比

 五、 行业推广与前景展望

远创智控YC-PN-TCP网关所代表的智能网关解决方案，其价值在以下快速发展的主流行业中尤为凸显：

1.  新能源汽车换电站/充电场站：站内充电桩（多为Modbus TCP或CAN转以太网）、光伏顶棚、储能电池和机器人换电设备（多用profinet/ EtherCAT）需要无缝协同。工业网关是实现快速智能充电、负荷调度和微电网运行的核心。

2.  数据中心能源管理：数据中心对供电可靠性要求极高。通过网关整合柴油发电机、UPS、储能电池和接入的光伏能源，构建坚强的智能微电网，是实现“东数西算”绿色集约发展的关键。

3.  智能工厂与零碳园区：这是物联网网关和边缘计算网关的主战场。除了整合生产设备（profinet/ EtherCAT）与厂内光伏、储能系统外，还能将电、水、气等各种智能仪表（Modbus）数据一并采集，构建企业级的能源与碳管理平台。

4.  氢能产业链：在电解水制氢、加氢站等场景，需要协调电网、可再生能源（光伏/风电）、制氢设备和压缩储能系统，协议转换与数据集成是实现“绿氢”生产的前提。

 六、 总结

在能源革命与数字化转型的交汇点，数据是实现精准控制与智能决策的血液。本项目成功验证，远创智控YC-PN-TCP这类专业的工业网关，已从单纯的协议转换器，演进为集数据采集器、边缘计算网关和物联网网关于一体的智能化节点。它以其卓越的兼容性和稳定性，高效地解决了光伏与储能领域典型的协议异构难题。

通过构建统一的数据通道，它不仅激活了沉睡的数据资产，更赋能了核心控制器（PLC），使其能够执行此前无法实现的复杂、实时协同策略，最终将“光伏+储能”从一个简单的设备堆叠，升级为一个真正智能、高效、收益最大化的有机整体。展望未来，随着新型电力系统建设的加速和各行各业对绿色、智能化需求的爆发，这种灵活、可靠的智能网关必将成为构建未来智慧能源网络和数字化工厂不可或缺的基石型技术。

《具体内容配置过程及其他相关咨询请与武工留言交流》
