一、案例背景与项目痛点

案例背景：

某精密零部件加工企业建设一条高度自动化的柔性生产线。该产线核心设备包括：

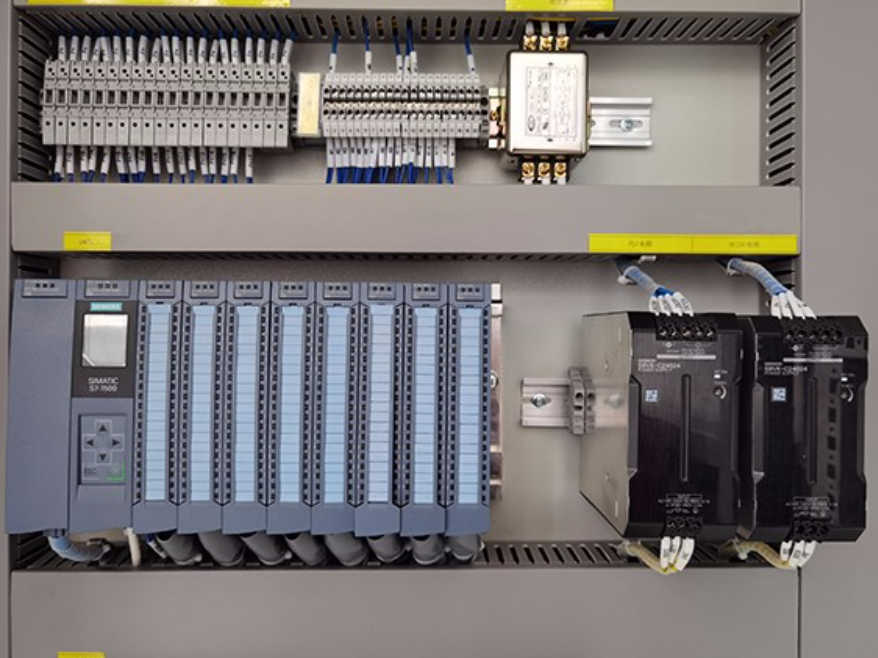

主控系统：1台西门子S7-1500PLC，作为产线大脑，负责总控逻辑、订单调度与数据汇总。

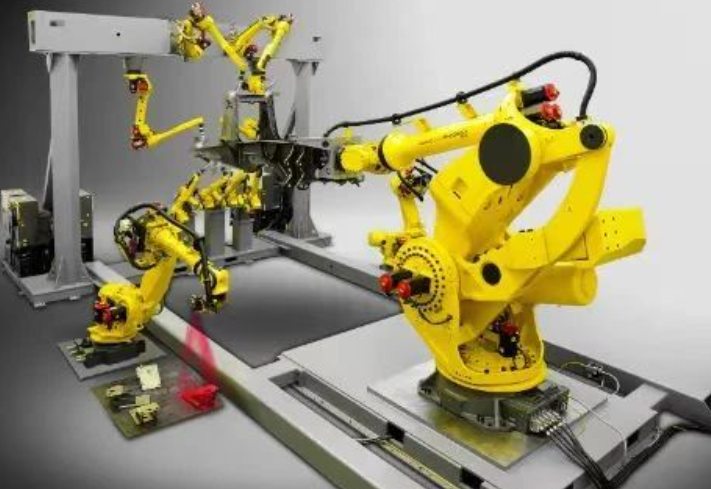

执行单元A：1套发那科（FANUC）机器人工作站，用于完成工件的抓取、上下料与翻转。

执行单元B：2台国产高端CNC加工中心，负责核心工序的切削加工。

企业目标是构建一个集中监控、高效协同的智能单元，要求机器人、CNC与PLC之间能进行实时、可靠的数据交互，如启动/停止指令、状态反馈、报警信号等。

项目痛点：

1.通信协议壁垒：西门子S7-1500PLC标配PROFINET工业以太网，而发那科机器人通常使用DeviceNet或PROFIBUS-DP等现场总线进行I/O控制，CNC机床的远程I/O模块也普遍采用DeviceNet协议。三者协议不同，无法直接组网。

2.信息交互阻塞：没有网关，PLC无法直接获取机器人的“抓手到位”、“作业完成”等状态，也无法实时监测CNC的“加工中”、“故障”、“急停”等信号。整个产线如同“盲人摸象”，协同效率极低。

3.自动化流程断裂：上下料流程需要PLC→机器人→CNC→PLC的连续信号触发。协议不通导致该流程必须由人工介入按钮或通过HMI中转，严重制约节拍，无法实现真正的“无人化”生产。

4.故障诊断困难：设备故障时，维护人员需要分别在PLC系统、机器人控制器和CNC面板上分别查询日志，排查问题费时费力，平均修复时间（MTTR）长。

5.系统集成成本高：若采用传统的方案，如为PLC增加DP通信模块并重新编写复杂的通讯程序，不仅硬件成本增加，软件开发和调试周期也被大幅拉长。

二、解决方案：远创智控YC-PN-DNTM协议转换网关

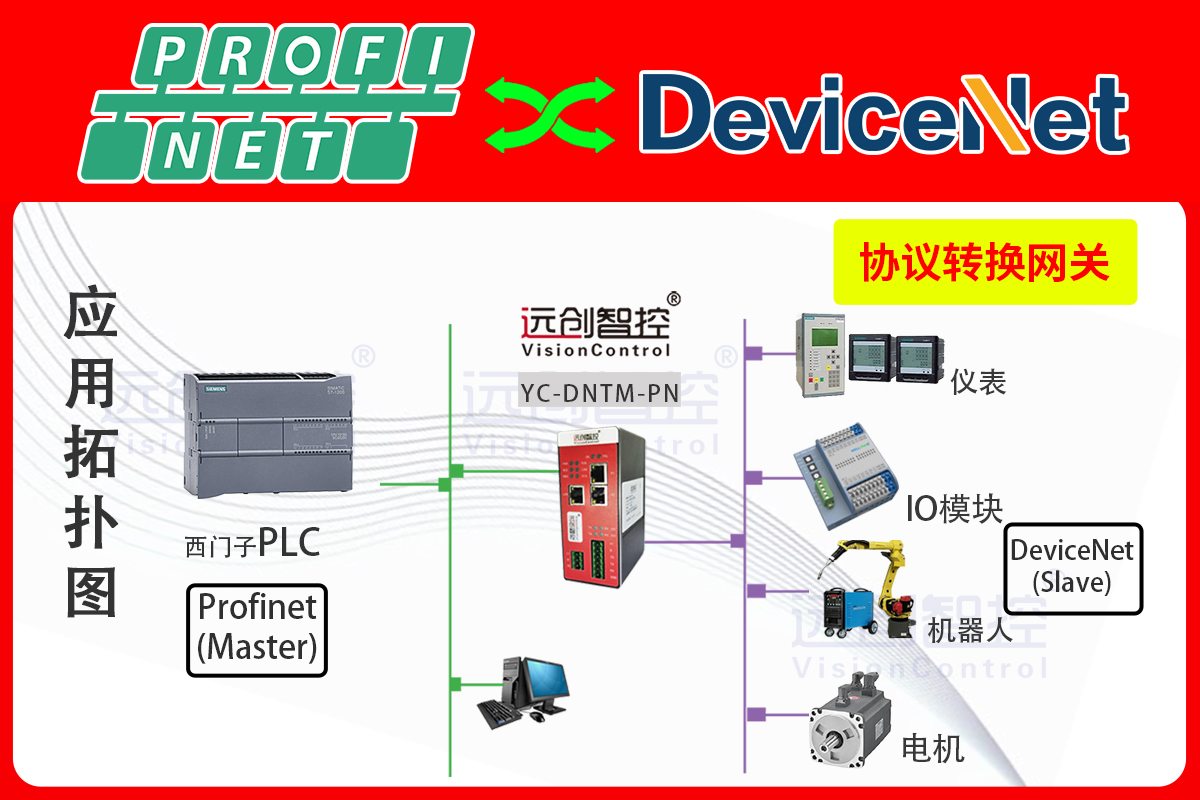

为解决上述痛点，我们引入了远创智控YC-PN-DNTM协议转换网关。这款设备是专为打破PROFINET与DeviceNet之间壁垒而设计的工业网关。

网关功能简介：

双向协议转换：作为核心的协议转换网关，它能实现PROFINET与DeviceNet网络之间的双向、透明数据传输。

角色定义清晰：在PROFINET一侧，网关作为IO设备（从站），被S7-1500PLC扫描和读写；在DeviceNet一侧，网关作为扫描器（主站），主动轮询连接在DeviceNet网络上的从站设备（如机器人的I/O模块和CNC的I/O模块）。

灵活数据映射：通过专用的配置软件，用户可以轻松地将DeviceNet从站的输入/输出数据，映射到S7-1500PLC的输入/输出映像区，无需编写复杂的通讯程序。

一体化数据采集：作为一款高效的数据采集器，它同时汇聚了机器人和CNC的I/O数据，并通过PROFINNET统一上传，为上层MES系统提供了标准化的数据接口。

边缘计算能力：作为一款智能网关，它具备初步的数据处理和缓存能力，可在网络波动时保证数据的完整性，提升了系统的可靠性。

三、清晰的解决方案与实施过程

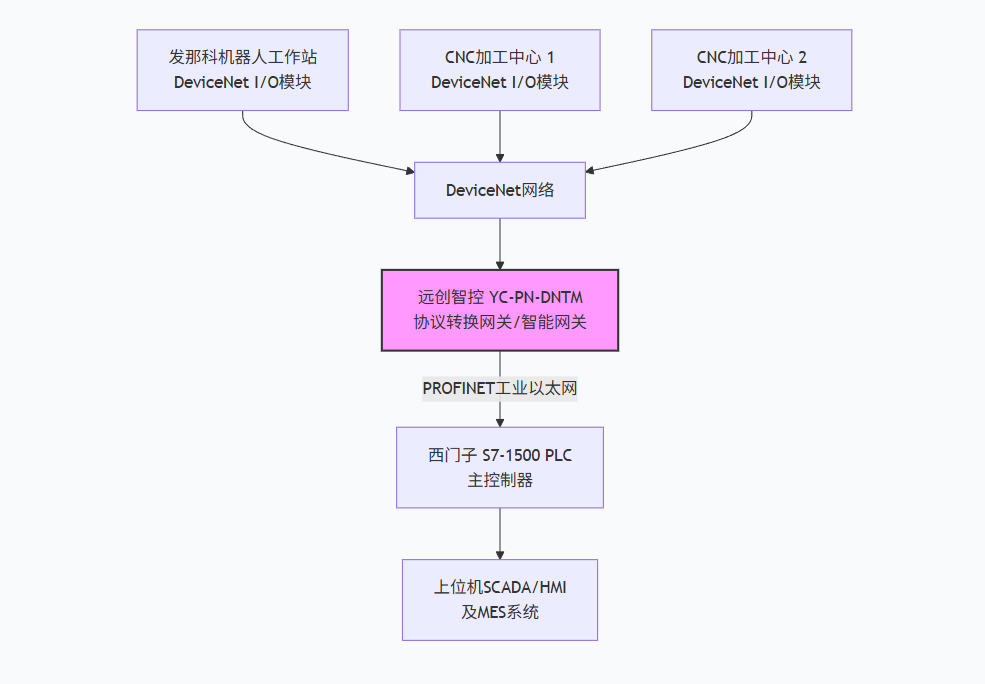

1.系统拓扑重构

2.实施过程

步骤一：硬件连接。将发那科机器人的DeviceNet接口、两台CNC机床的DeviceNetI/O模块通过总线连接到YC-PN-DNTM网关的DeviceNet端口。同时，将网关的PROFINET端口接入车间局域网，与S7-1500PLC相连。

步骤二：网关配置。使用远创智控提供的配置软件，扫描并识别DeviceNet网络上的所有从站设备（机器人I/O和两个CNCI/O），并为其分配节点地址。然后，创建一个数据映射表，将每个DeviceNet从站的输入/输出数据区，分别映射到网关的PROFINET输出/输入数据区中。

步骤三：PLC组态。在西门子TIAPortal工程中，安装网关的GSDML文件。将YC-PN-DNTM网关作为标准的PROFINETIO设备添加到S7-1500PLC的PROFINET网络中，并分配好IO地址（例如，分配给网关128字节输入和128字节输出）。

步骤四：程序编写。在S7-1500PLC的程序中，直接对步骤三中分配的IO地址进行读写操作。例如，将“机器人启动”信号写入网关对应的QB字节，即可发送给机器人；读取网关对应的IB字节，即可获取“CNC加工完成”状态。

步骤五：联调测试。逐一测试所有映射的信号点，确保机器人上下料、CNC启停、安全联锁等所有自动化流程均能准确、可靠地执行。

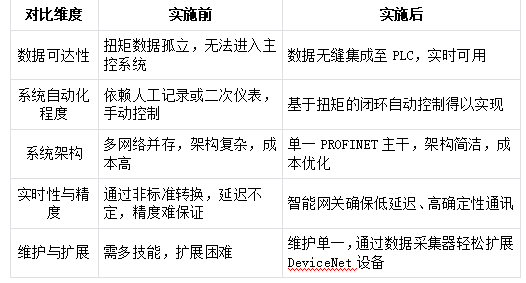

四、应用效果与实施前后对比

五、行业推广与前景展望

远创智控YC-PN-DNTM协议转换网关所代表的设备联网解决方案，其应用前景极为广阔。我们重点推荐以下主流、快速发展的行业：

1.新能源汽车制造：在电池模组/PACK生产线、电机装配线中，充满了来自不同厂商的焊接机器人、涂胶机、拧紧机和测试设备。物联网网关是实现整线联动与控制的关键。

2.光伏与半导体制造：该行业对设备稼动率和洁净度要求极高，需要将各种进口的镀膜、蚀刻、检测设备与中央控制系统互联。智能网关是实现远程监控与预测性维护的基础。

3.智能物流与仓储：堆垛机、AGV、分拣机等设备协议各异，需要通过工业网关实现统一调度，保障物流系统的高效、精准运行。

4.食品饮料包装：在高速包装线上，机器人码垛机、视觉检测系统、灌装设备之间的协同，离不开协议转换网关提供的毫秒级信号交互。

六、总结

本项目成功实践表明，远创智控YC-PN-DNTM不仅仅是一个简单的协议转换网关，它更是一个集成了数据汇聚、协议翻译、边缘处理能力的物联网网关、智能网关和数据采集器。它以极低的改造成本和极短的集成周期，巧妙地解决了产线中最为棘手的设备异构问题，将信息孤岛融汇成智能生产的数据大陆。

在制造业数字化转型的深水区，这种能够快速赋能现有设备、打破技术壁垒的工业网关，已成为构建数字化车间和智能工厂不可或缺的基础元件。它不仅是连接过去与未来的桥梁，更是企业迈向智能化、实现降本增效和提升核心竞争力的加速器。随着工业互联网的普及，此类智能网关的应用必将更加广泛和深入。
