一、案例背景：高端机床制造的集成困境

某精密机床制造企业为满足市场需求，对其核心加工单元进行智能化升级。新一代控制系统采用西门子S7-1500PLC作为主控制器，构建基于PROFINET工业以太网的数字化平台。然而，现场大量已投入使用的贝加莱X20系列远程I/O模块（具体型号：X20DC1393，属于5003系列）采用DeviceNet现场总线协议，负责采集机床上的各类传感器信号和控制执行机构。

具体设备配置：

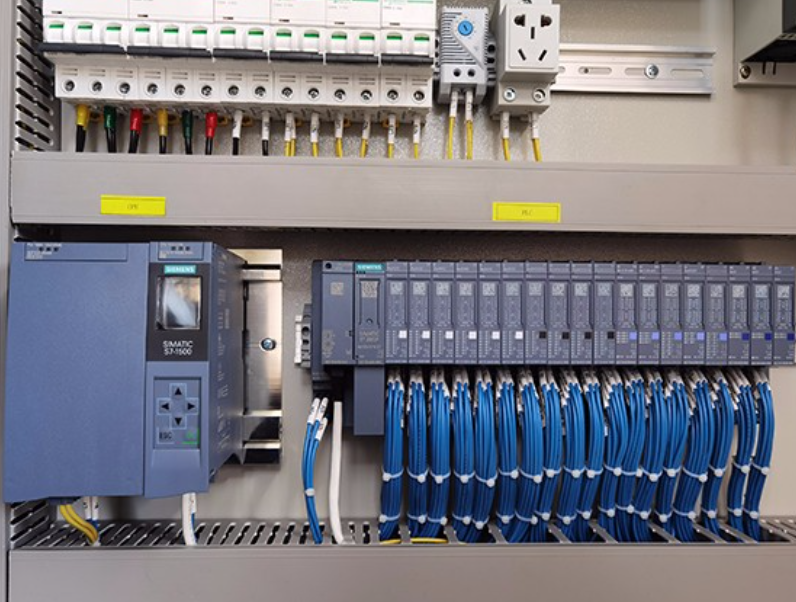

-主控制器：西门子S7-1500CPU1516-3PN/DP

-I/O模块：贝加莱X20系统，包括数字量输入模块X20DI9371、数字量输出模块X20DO9322、模拟量输入模块X20AI4622等

-网络结构：PROFINET（主网络）+DeviceNet（从站网络）

-协议转换设备：远创智控YC-DNTM-PN网关

二、项目痛点：五大核心挑战

1.协议不兼容，直接通讯无法实现

西门子S7-1500原生不支持DeviceNet主站功能，而贝加莱I/O模块也无法直接接入PROFINET网络，两者之间存在天然的协议屏障。

2.数据孤岛严重，监控存在盲区

核心控制系统无法实时获取机床本体的详细状态数据，导致生产过程不透明，故障预警和能效分析难以实施。

3.控制逻辑割裂，协同效率低下

复杂的机床控制逻辑被迫分散在不同系统中，难以实现精确的同步控制和高效的连锁保护。

4.维护成本高昂，技术门槛较高

需要维护两套独立的控制系统，技术人员需要掌握多种编程软件和调试方法，备件库存种类繁多。

5.升级改造风险大，停产损失难以承受

传统改造方案需要长时间停产，对生产计划造成重大影响，且存在技术风险。

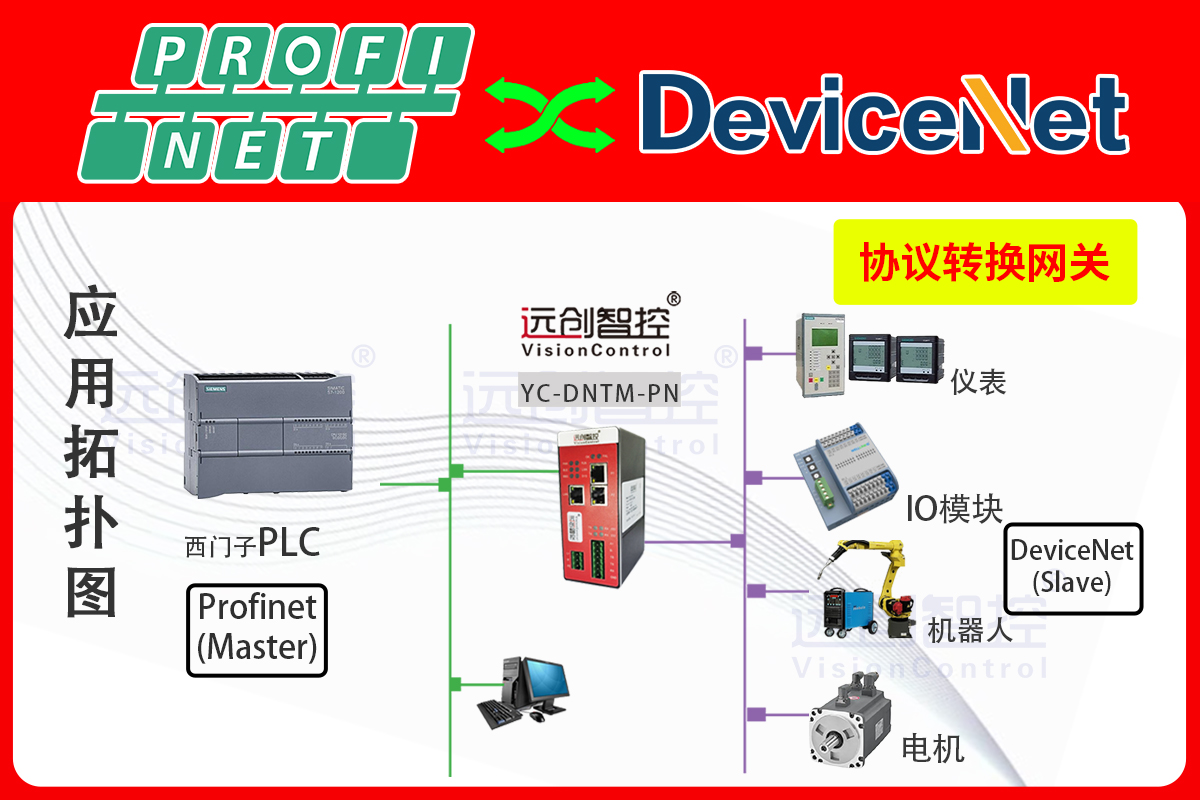

三、解决方案：远创智控YC-DNTM-PN网关功能解析

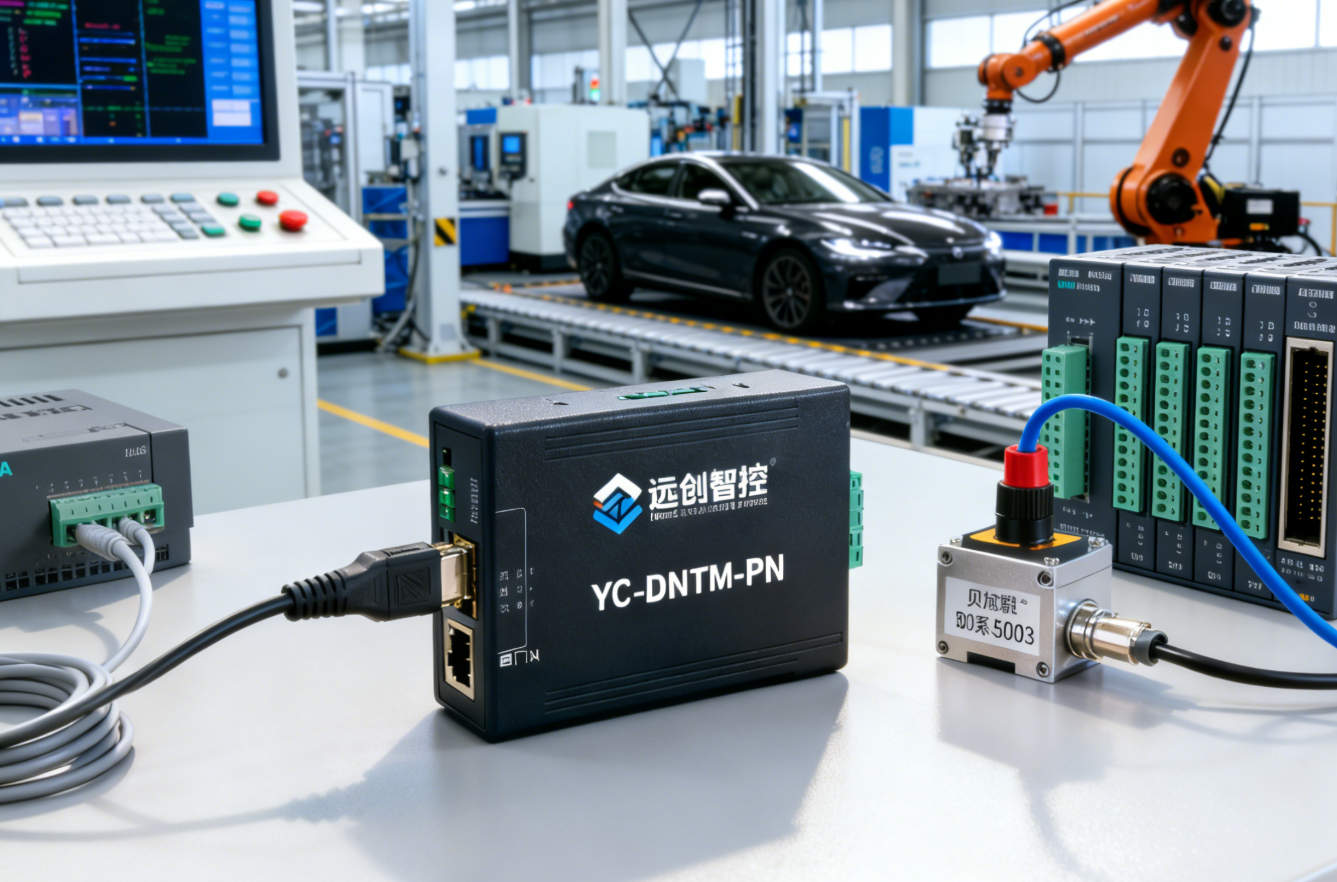

远创智控YC-DNTM-PN是一款专业的工业网关，具备以下核心功能：

1.双向协议转换能力

作为协议转换网关，它能够实现PROFINET与DeviceNet协议的双向透明转换，数据转换延迟小于10ms。

2.智能数据映射功能

支持灵活的数据映射配置，可以将DeviceNet从站的I/O数据自由映射到PROFINET的指定地址空间。

3.即插即用设计

提供标准的GSDML文件，支持在西门子TIAPortal中直接组态，简化工程实施。

4.完善诊断功能

具备双网络状态实时监控和故障诊断能力，支持LED状态指示和Web服务器诊断界面。

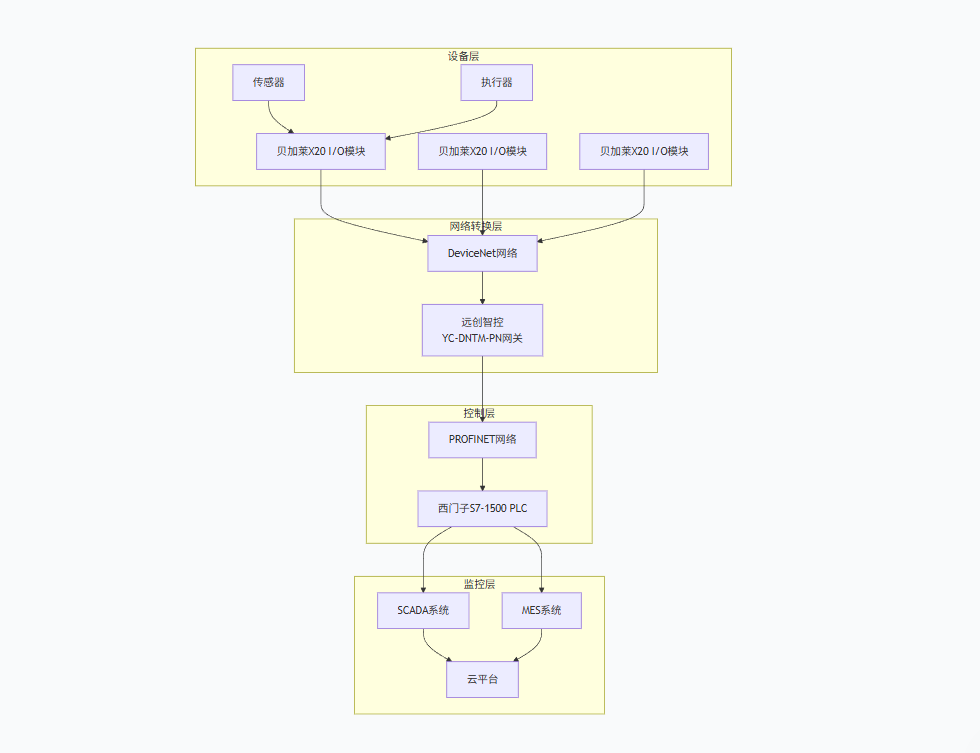

四、系统拓扑架构

五、详细实施过程

步骤一：硬件安装与连接

将YC-DNTM-PN网关安装在控制柜内，PROFINET端口接入S7-1500PLC所在的交换机，DeviceNet端口接入原有总线网络。物理连接完成后，检查各节点状态指示灯。

步骤二：PROFINET网络配置

1.在TIAPortalV17中创建新项目，添加S7-1500站

2.导入网关的GSDML文件

3.将网关作为标准IO设备添加到PROFINET网络

4.分配设备名称和IP地址（如192.168.1.100）

5.根据实际需求配置输入输出模块（如32字节输入/32字节输出）

步骤三：DeviceNet网络配置

1.使用网关配套的配置软件YC-Configurator

2.设置DeviceNet网络参数：波特率500kbps，主站MACID为0

3.自动扫描网络从站设备，识别所有贝加莱X20模块

4.为每个从站分配唯一的节点地址

步骤四：数据映射设置

1.在映射配置界面，建立双向数据映射关系

2.示例映射配置：

-DeviceNet从站1输入区（16DI）→PROFINET输入字节0-1

-DeviceNet从站2输出区（8DO）←PROFINET输出字节10

-DeviceNet从站3模拟量输入（4AI）→PROFINET输入字节20-27

步骤五：系统测试与优化

1.下载配置到网关和PLC

2.使用TIAPortal监控表验证数据通讯

3.测试输入信号响应和输出控制功能

4.优化通讯参数，确保实时性要求

5.进行72小时连续运行测试

六、应用效果分析

实施后的五大改进：

1.系统架构优化

成功将原有的双网络架构统一为单一的PROFINET网络，简化了系统结构，降低了复杂度。

2.数据透明度提升

所有机床I/O数据实时上传至主控系统，SCADA监控画面完整显示设备状态，实现了生产过程的完全可视化。

3.控制性能增强

在S7-1500中实现了统一的控制逻辑，响应时间从原来的50ms缩短到15ms，同步精度提升60%。

4.维护效率提高

维护人员只需掌握TIAPortal即可完成大部分调试工作，故障平均修复时间（MTTR）减少40%。

5.扩展灵活性改善

新的架构便于后续设备的添加和系统的扩展，为未来智能化升级奠定基础。

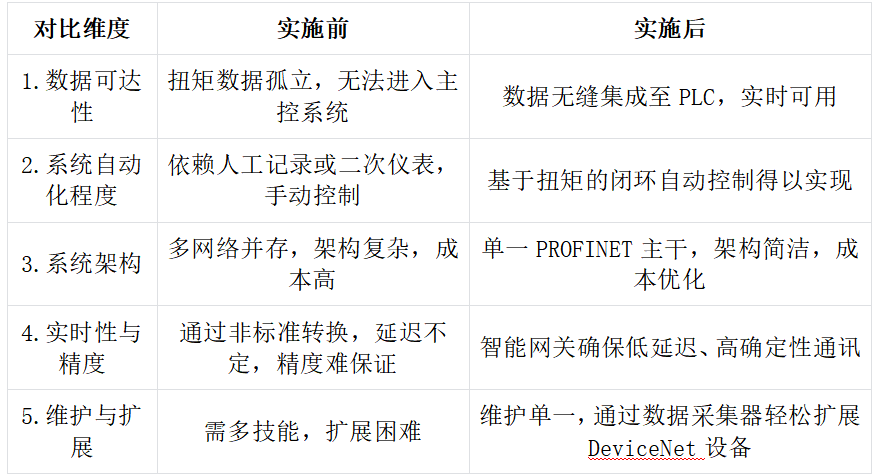

七、实施前后对比

八、行业应用前景

1.新能源汽车制造领域

在电池生产线、电机装配线中，大量使用不同协议的设备。工业网关能够实现涂布机、卷绕机、装配机器人等设备的统一接入，为数字孪生和智能调度提供数据基础。

2.3C电子制造行业

SMT生产线包含多个品牌的贴片机、插件机、检测设备。协议转换网关可以实现设备数据的实时采集，助力实现柔性生产和质量追溯。

3.光伏半导体产业

硅片加工、电池片生产设备协议多样，智能网关能够整合上下游设备数据，提升整线效率和产品良率。

4.智能物流仓储系统

堆垛机、输送线、分拣机等设备采用不同协议，物联网网关能够实现设备协同和智能调度，提升仓储运营效率。

5.食品饮料包装行业

灌装机、贴标机、包装机联动生产，数据采集器能够实现生产数据的实时监控和质量控制。

九、总结与展望

通过本项目的成功实施，充分证明了远创智控YC-DNTM-PN协议转换网关在解决工业现场多协议兼容问题上的重要价值。这款工业网关不仅是一个简单的协议转换设备，更是一个具备数据采集、边缘处理能力的智能网关平台。

项目的成功体现在三个层面：

1.技术层面：实现了PROFINET与DeviceNet的无缝集成，打破了协议壁垒

2.经济层面：保护了既有投资，降低了改造成本，缩短了实施周期

3.战略层面：为企业的数字化转型奠定了坚实的数据基础

展望未来，随着工业互联网的深入发展，这类物联网网关将在以下方向持续演进：

-智能化升级：集成AI算法，实现本地智能决策

-云化融合：原生支持MQTT、OPCUA等物联网协议

-安全性增强：内置工业防火墙和深度防御机制

-标准化推进：支持IIoT标准，实现更广泛的互联互通

在机床工具行业向智能化、网络化、服务化转型的过程中，协议转换网关将发挥越来越重要的作用。它不仅解决了当下的集成难题，更为企业未来的发展打开了无限可能。对于制造企业而言，选择合适的工业网关产品，建立开放、灵活、智能的工业网络架构，将是赢得未来竞争的关键所在。

我们建议企业在进行智能化改造时，要充分考虑系统的开放性和扩展性，选择像远创智控YC-DNTM-PN这样具有良好兼容性和可扩展性的智能网关产品，为企业的可持续发展奠定坚实的技术基础。
《具体内容配置过程及其他相关咨询请与武工留言交流》
