三菱MIT转以太网模块简介

三菱MIT系列PLC以太网通讯处理器 产品使用手册扫下方二维码下载PDF文件,或长按二维码自动识别下载

三菱MIT

产品简介:

北京华科远创科技有限研发的远创智控YC8000-MIT是一款高性能协议转换网关,适用于三菱Q03UDEQxxUDEHPLC的以太网数据采集,非常方便构建生产管理系统。远创智控YC8000-MIT具备LAN1LAN2两个物理性接口,可将LAN1口所连接PLCIP地址和端口号,映射到LAN2口的任意IP和端口号。远创智控YC8000-MIT可将LAN1口的三菱MELSOFT协议自动映射成LAN2口的ModbusTCP协议和MC3E帧)服务器。三菱转以太网模块MIT系列简介

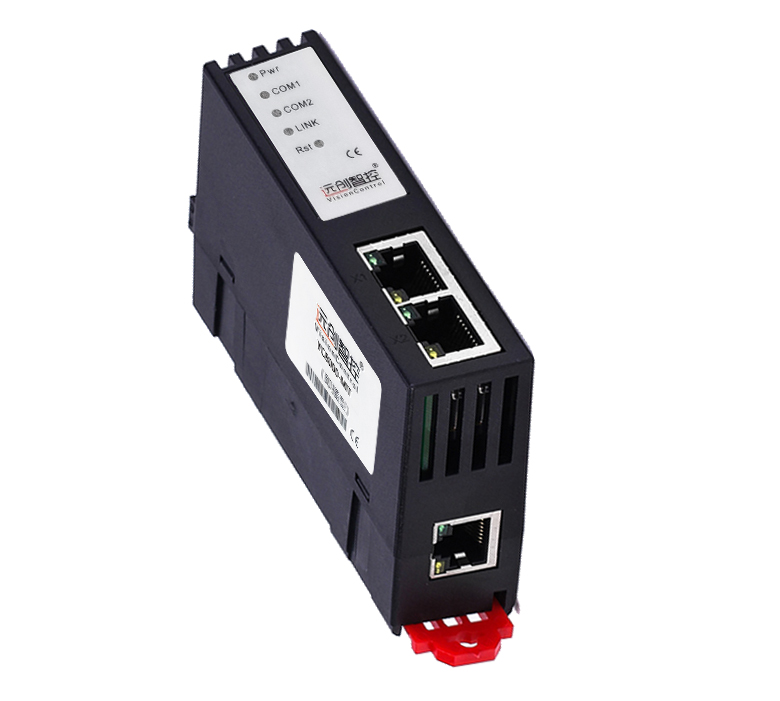

MIT主图w

远创智控YC8000-MIT功能:

1、安装在35mm的导轨上,LAN1为双端口的RJ45,具备交换机功能,此端口连接PLCLAN2为单端口RJ45,可以连接触摸板或上位机系统;远创智控YC8000-MIT外接24VDC电源供电。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过YCDevice工具进行配置;可以任意从LAN1LAN2口进行配置。

3、实现三菱内部协议MELSOFT连接,可将MELSOFT协议映射成LAN2口的ModbusTCPMC3E帧)服务器,可在不配置三菱PLC的情况下,实现ModbusTCPMC(3E)协议连接。

4、实现NAT功能,将LAN1口所连接PLCIP地址和端口号,映射到LAN2口的任意IP和端口号。

5LAN2口可支持ModbusTCP服务器功能,可以将MELSOFT连接的PLC映射成LAN2口的ModbusTCP服务器;Modbus和三菱PLC内部软元件的映射关系可自由编辑。

6LAN2口可支持MC3E帧)协议服务器功能,可以将MELSOFT连接的PLC映射成LAN2口的MC3E帧)协议服务器,方便OPC使用三菱以太网驱动功能。

7LAN2口最多可支持32个上位机访问。

8、采用三菱MC3E帧)协议或者ModbusTCP的方式,皆可实现高级语言(如VBVCC#等)编程,实现与PLC的数据通讯,方便开发生产管理系统

9、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。

10、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

典型应用

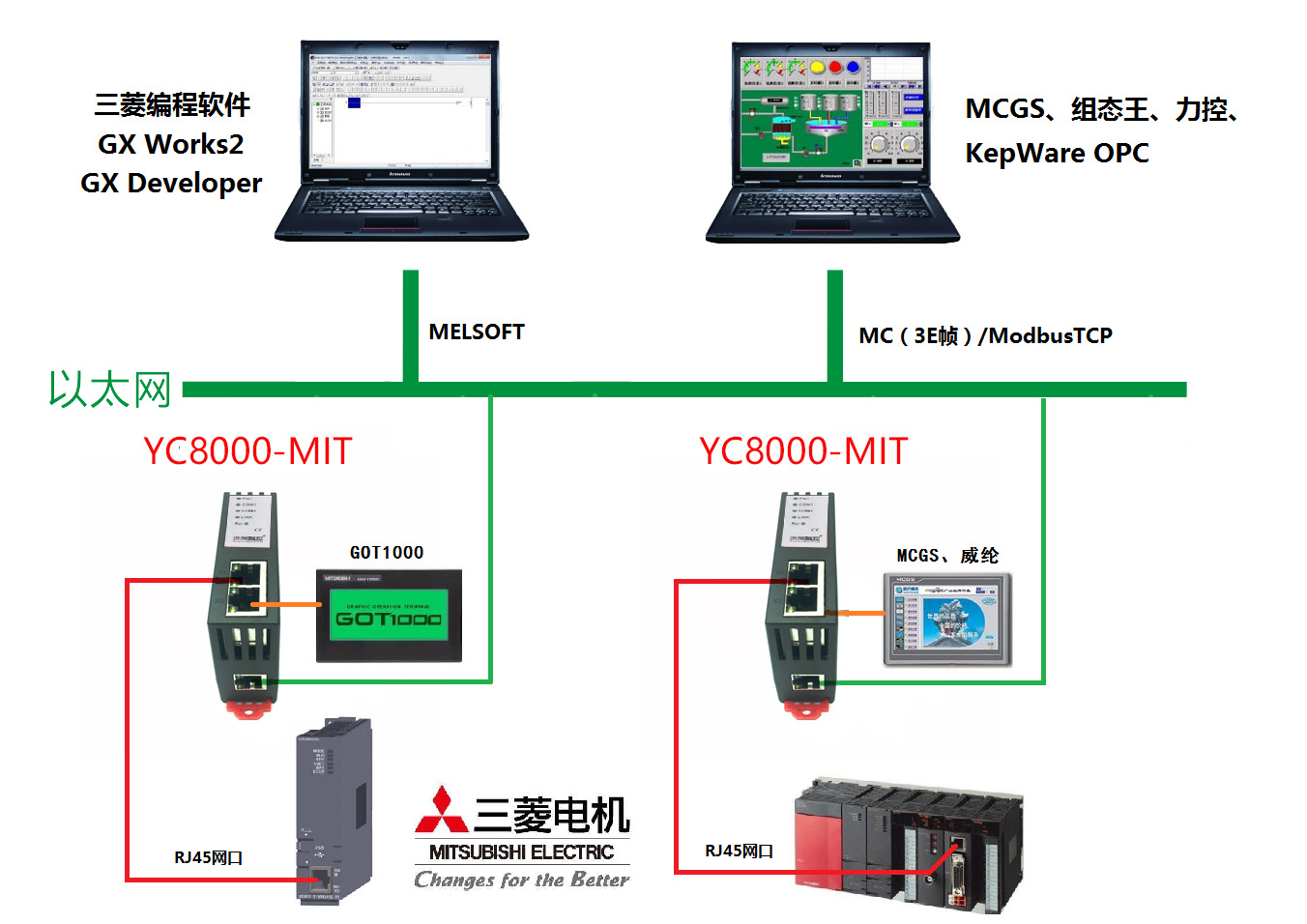

 MIT拓扑图

技术参数

MIT参数表W
