一、 项目痛点：顶尖控制器与优质驱动器的“语言屏障”

在某大型智能温室（农业应用）和一套食品包装产线（工业应用）的升级改造中，我们遇到了相似的挑战。其主控制系统均采用了在自动化领域享有盛誉的罗克韦尔CompactLogix或ControlLogix系列PLC，上层架构基于标准的EtherNet/IP工业以太网。然而，由于其运动控制部分，如温室的精准灌溉机械臂、包装产线上的高速分拣机器人，选用了性能优异且性价比高的三菱或第三方兼容CCLINK协议的伺服驱动器。

项目面临的核心痛点如下：

1.  协议鸿沟：罗克韦尔主导的EtherNet/IP与三菱主导的CCLINK是两种技术架构迥异的协议。EtherNet/IP基于CIP协议栈，而CCLINK有其独特的帧结构和通讯机制，二者无法直接对话。

2.  控制链断裂：主控PLC无法直接下发位置、速度指令给伺服驱动器，也无法实时读取伺服的状态（如位置反馈、扭矩、报警代码），导致整个运动控制链断裂，难以实现复杂的同步动作和精准定位。

3.  系统集成成本高昂：传统的解决方案是更换所有伺服驱动器或增加一套独立的CCLINK主站PLC，这不仅造成设备浪费，还使系统变得臃肿，编程和调试复杂度成倍增加。

 二、 解决方案：远创智控YC-EIP-CCLK协议转换网关

面对这一挑战，我们引入了远创智控YC-EIP-CCLK协议转换网关。这款产品不仅仅是一个简单的协议转换器，更是一个集成了边缘计算网关能力的智能网关。

网关功能简介：

   双向协议透明转换：作为EtherNet/IP与CCLINK之间的“智能翻译官”，网关在硬件上集成两种协议的物理接口（通常为RJ45），在固件层面实现协议数据包的实时、双向解析与重建。

   角色定义清晰：在EtherNet/IP网络中，它作为数据采集器和适配器，被罗克韦尔PLC识别为一个通用的以太网模块，并分配通讯数据区。在CCLINK网络中，它作为主站，管理并轮询下挂的CCLINK伺服驱动器从站。

   数据映射与预处理：用户可通过直观的配置软件，将罗克韦尔PLC的标签（Tags）与CCLINK伺服驱动器的软元件（如RWr， RWW）进行自由映射。作为边缘计算网关，它还能对采集的伺服数据进行初步处理，如单位换算、极限值判断和简易滤波，减轻主PLC的负担。

   高实时性与可靠性：专为工业恶劣环境设计，保障运动控制指令的实时、可靠传输，确保系统稳定性。

 三、 实施过程与清晰的系统拓扑

实施过程逻辑清晰，主要分为硬件连接与软件配置。

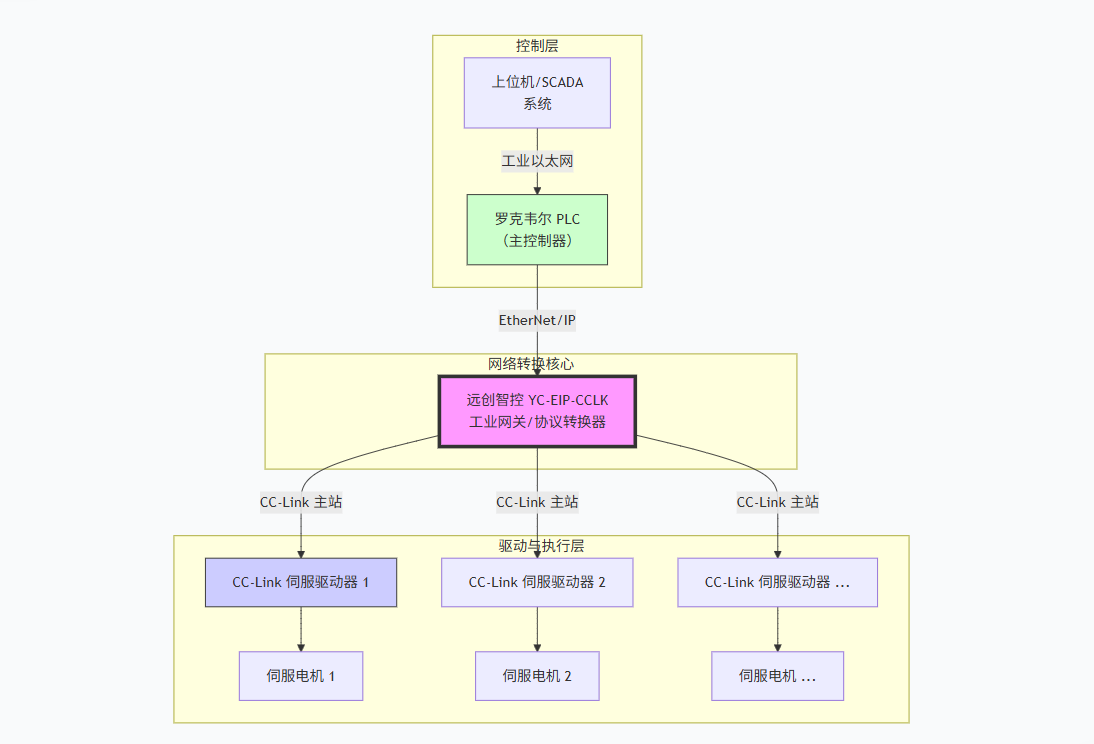

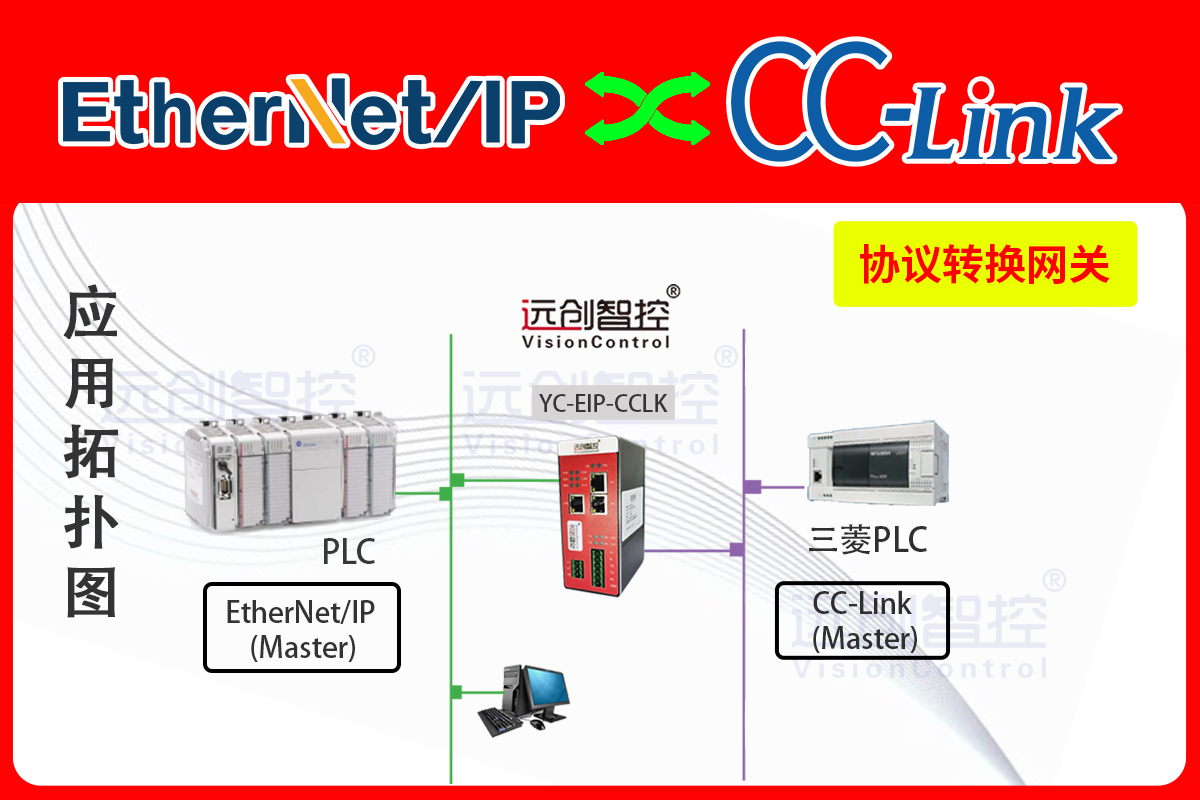

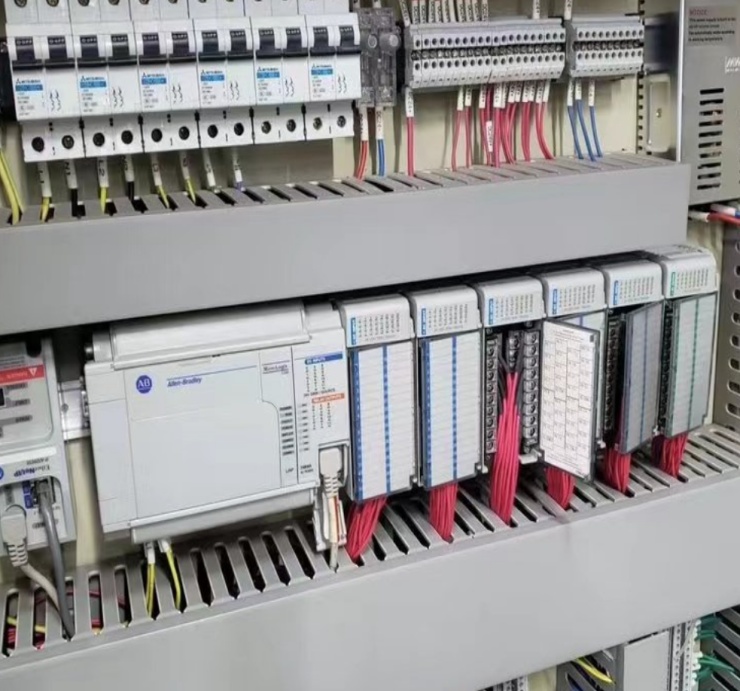

1. 硬件连接与拓扑重构

2. 软件配置

   罗克韦尔侧：在Studio 5000编程软件中，通过EDS文件或手动添加通用模块，将网关的EtherNet/IP接口添加到I/O组态。为其分配输入（来自伺服）和输出（发给伺服）的数据尺寸（例如各100字节）。

   网关侧：使用远创智控的配置工具，进行关键的两步配置：

    1.  CCLINK网络配置：扫描并设置网络中所有伺服驱动器的站号、波特率，并定义其占用的通讯点数。

    2.  数据映射表配置：建立EtherNet/IP数据区与CCLINK软元件的映射关系。例如，将PLC的输出字节`O:0-49`映射到伺服的`RWw0-RWw49`（用于发送控制字、目标位置等），将PLC的输入字节`I:0-49`映射到伺服的`RWr0-RWr49`（用于读取状态字、当前位置、实际扭矩等）。

   伺服侧：根据网关的CCLINK主站配置，设置好各伺服驱动器的站号、通讯参数即可。

配置完成后，下载项目并重启设备。此时，罗克韦尔PLC的程序员可以像控制本地EtherNet/IP伺服驱动器一样，通过读写标准的标签来精确操控整个CCLINK伺服系统。

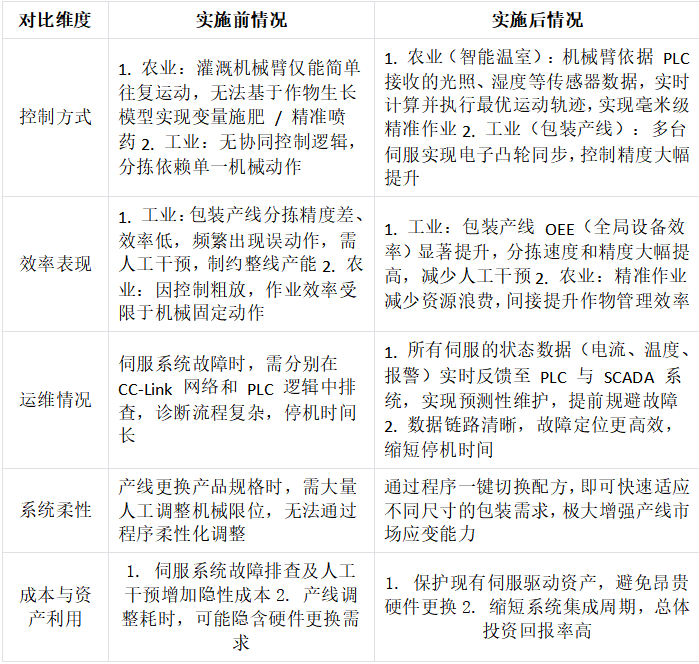

四、 应用效果与实施前后对比

 五、 行业推广与前景展望

远创智控YC-EIP-CCLK网关所代表的工业网关解决方案，其价值在于以非侵入式的方式解决了最棘手的集成问题。以下是我们重点推荐的几个主流、快速且前景广阔的行业：

1. 锂电与光伏制造：该行业大量使用高精度涂布、卷绕、串焊设备，集成了多品牌PLC与伺服。此智能网关是构建统一控制平台，实现微米级制造的关键。

2. 智能物流与仓储：堆垛机、分拣机、AGV等设备中EtherNet/IP与CCLINK伺服并存。通过此物联网网关 可实现设备间的无缝对接，保障物流系统7x24小时高效运行。

3. 工业机器人与协作机器人：作为机器人本体的核心数据采集器和控制枢纽，它能高效集成不同协议的关节电机与视觉系统，降低机器人本体的开发成本。

4. 食品饮料与医药包装：在强调卫生、安全与追溯的领域，该网关能确保高速灌装、贴标、包装设备中所有执行单元的同步与数据一致性，满足苛刻的行业规范。

 六、 总结

在迈向“中国智造”与“智慧农业”的征程中，数据的自由流动与设备的无缝协同是基石。本项目成功实践证明，远创智控YC-EIP-CCLK这类专业的工业网关，已经超越了传统协议转换的范畴，它集物联网网关 的连接能力、边缘计算网关 的智能处理能力、数据采集器的汇聚能力于一身，是名副其实的智能网关。

它巧妙地化解了顶尖控制系统与优质驱动系统之间的“语言矛盾”，将异构的“信息孤岛”连接成统一的“智慧大陆”。随着制造业与农业数字化转型升级的深入，这种能够快速部署、最大化保护现有投资、并赋予系统全新智能的网关解决方案，必将在上述主流和前沿行业中成为标准配置，为构建高效、柔性、智能的未来工厂与智慧农场提供坚实的技术基座。
