一、项目背景

在自动化行业某生产现场，核心控制设备为西门子400冗余PLC（具备高可靠性，适用于连续生产场景），需实时采集5台ModbusRTU传感器（含SICKTH300温湿度传感器2台、OMRONE8F2压力传感器2台、BannerQ45流量传感器1台）的数据，用于生产参数监控、异常预警及工艺优化。由于西门子400冗余PLC默认支持Profinet协议，而传感器采用ModbusRTU协议，存在协议不兼容问题，需通过专用设备实现数据互通，最终选定远创智控YC-PN-TCP-S2-ETH00协议转换网关搭建通讯链路。

二、项目痛点

协议兼容性断层：西门子400冗余PLC基于Profinet总线架构，无法直接识别ModbusRTU传感器的串口数据，传统“PLC+转换器”组合需多设备级联，易导致通讯延迟与故障点增加。

冗余架构适配难：现场PLC采用冗余设计（主备切换保障连续生产），普通网关无法适配冗余逻辑，主备PLC切换时易出现通讯中断，影响数据连续性。

数据采集效率低：5台传感器分布在不同生产区域，若采用分散采集方式，需额外布线且数据易丢包；同时原始数据需依赖PLC全量处理，加重PLC运算负载。

维护成本高：传统方案无远程诊断功能，传感器或通讯故障需现场排查，耗时且影响生产，不符合工业现场“降本增效”需求。

三、协议网关功能简介

远创智控YC-PN-TCP-S2-ETH00是整合profinet网关模块、边缘计算网关与智能网关数据采集器三重核心能力的工业级通讯设备，专为多协议互联场景设计，核心功能如下：

协议转换核心：作为专业profinet网关模块，支持ProfinetV2.3协议，可无缝对接西门子400冗余PLC的Profinet主站，同时具备ModbusRTU主站功能，能主动采集5台传感器数据，实现Profinet与ModbusRTU的双向实时转换。

边缘计算能力：内置边缘计算网关模块，可本地完成数据预处理（如异常值滤波、阈值判断、数据压缩），仅将有效数据上传至PLC，减少PLC运算负载约30%，同时支持本地报警（如温度超阈值时触发继电器输出）。

智能采集特性：作为智能网关数据采集器，支持RS485总线多节点接入（单网关最大支持32台ModbusRTU设备），适配不同品牌传感器；具备通讯状态监测、数据缓存（断电保持24小时）功能，保障数据不丢失。

冗余与抗干扰：支持西门子400冗余PLC的主备切换逻辑，切换响应时间≤50ms；采用工业级外壳（IP30防护）与抗电磁干扰设计，适应-40~85℃恶劣环境，满足自动化现场稳定性需求。

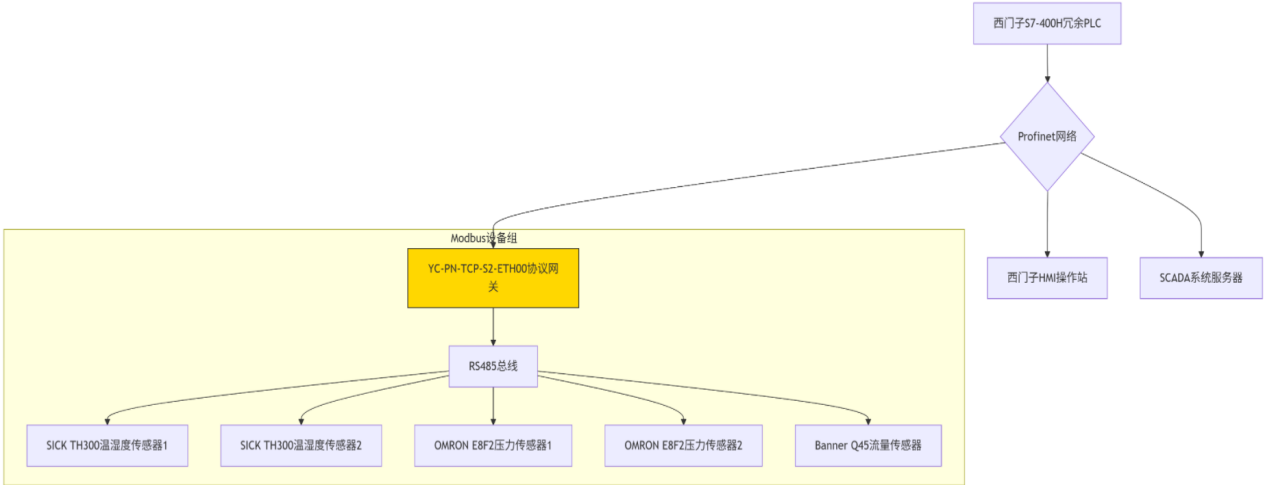

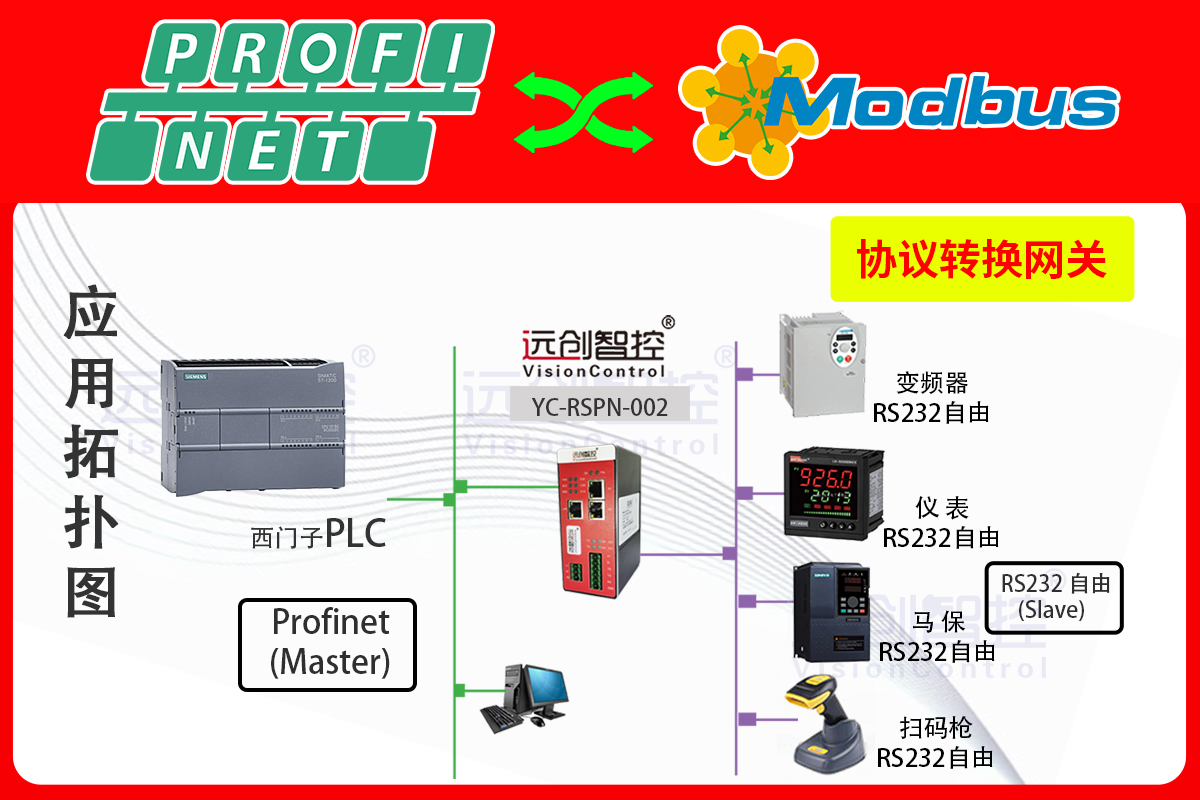

四、系统结构拓扑图

五、解决方案描述

协议无缝衔接：网关通过profinet网关模块功能，在西门子400冗余PLC中注册为Profinet从站，PLC可直接通过Profinet总线读取网关缓存的传感器数据；同时网关作为ModbusRTU主站，按100ms周期主动采集5台传感器数据，实现“PLC指令-网关转换-传感器响应”的闭环通讯。

冗余逻辑适配：网关内置冗余识别算法，实时监测主备PLC状态，当主PLC故障切换至备PLC时，网关自动切换通讯对象，确保通讯中断时间≤50ms，符合生产连续运行要求。

边缘优化处理：利用边缘计算网关能力，在网关本地设置数据过滤规则（如剔除温湿度传感器±5℃外的异常值）、阈值报警（如压力超1.2MPa时本地触发报警信号），减少无效数据传输，降低PLC运算压力。

智能运维管理：通过智能网关数据采集器的远程诊断功能，运维人员可在监控终端实时查看网关运行状态（如通讯速率、数据丢包率）、传感器数据趋势，故障时可远程修改网关参数（如采集周期、寄存器地址），无需现场操作。

六、实施过程

前期准备阶段

确认设备参数：核对西门子400冗余PLC的Profinet主站地址、传感器的ModbusRTU从站地址与寄存器映射表；

布线规划：Profinet总线采用屏蔽双绞线（传输距离≤100m），RS485总线采用阻抗匹配线缆（终端接120Ω电阻），避免信号干扰。

硬件安装阶段

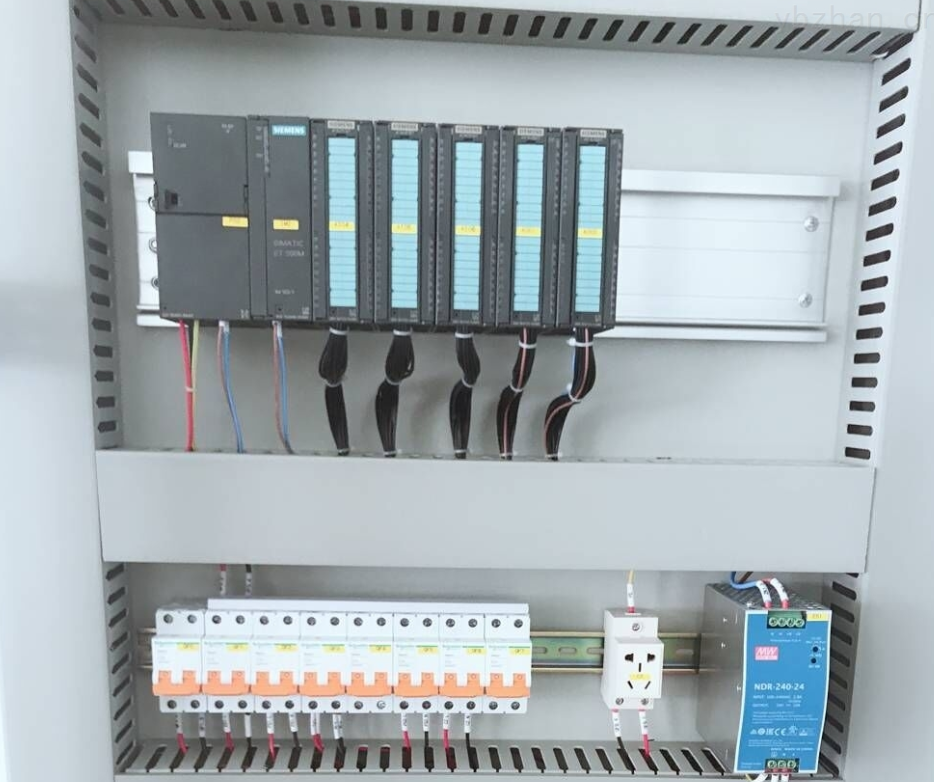

固定网关：将远创智控YC-PN-TCP-S2-ETH00网关安装在PLC控制柜内（距强电设备≥30cm）；

接线部署：PLC的Profinet端口（X1PN）与网关的PN口连接，网关的RS485端口（A/B端子）与5台传感器的RS485接口串联，确保正负极对应。

参数配置阶段

网关配置：通过远创智控YC-Config软件，设置Profinet从站地址（与PLC主站匹配）、ModbusRTU采集周期（100ms）、边缘计算规则（如温度阈值0~100℃）；

PLC编程：在Step7软件中导入网关GSD文件，编写数据读取程序，将网关映射的传感器数据关联至PLC内部寄存器（如DB1.DBD0对应温度值）。

联调测试阶段

通讯测试：启动设备，通过PLCHMI查看5台传感器的实时数据，验证采集准确性（误差≤±0.5%）；

冗余测试：手动触发PLC主备切换，监测网关通讯切换时间与数据连续性；

稳定性测试：连续运行72小时，记录数据丢包率（≤0.01%）与网关运行温度（≤60℃）。

七、应用效果

通讯稳定性显著提升：实现5台传感器数据的实时采集，采集周期≤100ms，数据准确率≥99.99%，PLC冗余切换时通讯无中断，解决传统方案“丢包、断联”问题。

PLC负载大幅降低：通过物联网网关的本地预处理，PLC仅需处理有效数据，运算负载降低30%，避免因数据过载导致的PLC卡顿。

运维效率提升60%：依托智能网关数据采集器的远程诊断功能，故障排查时间从4小时缩短至1小时，减少现场运维成本。

扩展性强：网关支持32台ModbusRTU设备接入，后续若新增传感器，无需更换网关，仅需扩展RS485总线与配置参数即可。

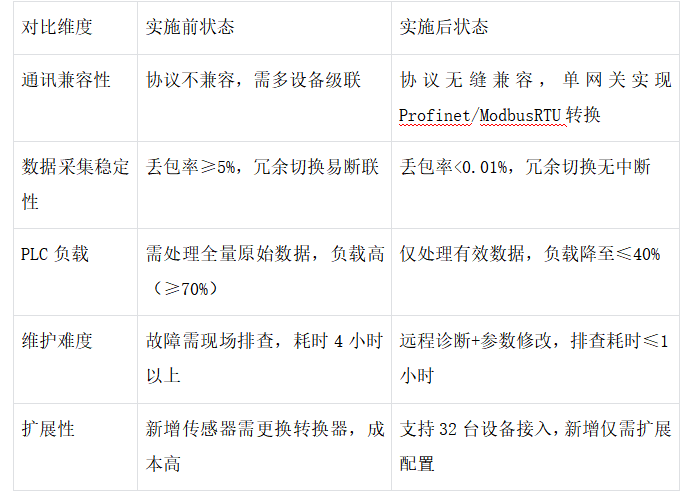

八、项目实施前后效果对比

九、总结

本方案通过远创智控YC-PN-TCP-S2-ETH00物联网网关（整合profinet网关模块、边缘计算网关、智能网关数据采集器三重功能），成功解决了西门子400冗余PLC与ModbusRTU传感器的通讯难题，实现了数据采集的“稳定、高效、低成本”。方案不仅适用于当前自动化现场，更可快速复制至新能源、智能装备、智慧冶金等前景行业，为工业互联场景下的多协议通讯需求提供可靠支撑，助力企业实现“降本增效”与数字化转型。

《具体内容配置过程及其他相关咨询请与武工留言交流》
